Забивной фундамент: фото, видео, отзывы, свайный фундамент на жб сваях



Свайный забивной фундамент: один из самых экономичных и надёжных типов фундамента

Одной из разновидностей фундамента, которая активно применяется в наше время, является фундамент на сваях. Он помогает обеспечить устойчивость для будущего сооружения, даже при расположении на грунте со слабой плотностью. Раньше эти сваи применяли только в промышленных условиях, а также на территории вечной мерзлоты для строительства многоквартирных жилых домов. Сейчас забивной фундамент становится востребованным в возведении энергоэффективных домов из СИП панелей. Как и строительство самого дома, так и устройство фундамент проходит в сжатые сроки, что, несомненно, является очень привлекательным фактором для Заказчиков.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-1
Одним из новых направлений, рассматриваемых в качестве устройства фундамента для индивидуальных жилых домов стали забивные железобетонные сваи.

Забивной свайный фундамент – это вид фундамента, при котором погружение свайных столбов осуществляется без предварительного извлечения грунта для установки. Классический метод установки – забивание свай ударным методом. Для этого используются специальное сваебойное оборудование – гидравлическое, паровоздушное или дизель-молоты.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-2
Монтаж забивных свай имеет свои особенности, по сравнению с монтажом винтовых свай.

В некоторых случаях для погружения свай используются другие способы. К ним относятся установка с помощью вибрации и вдавливания. Наземная часть свай скрепляется ростверком.

Краткая характеристика свайного фундамента


Свайный фундамент — это сваи, вернее группа свай, которые вверху объединены ростверками (балками) или специальными плитами.

Сваи — это длинные стержни, которые погружаются в почву. Сваи различают по типу создания.

Некоторые изготавливаются прямо в грунте в чуть наклонном или вертикальном положении. А некоторые сваи погружаются в уже готовом виде.

Чаще всего такой фундамент применяют, когда точка промерзания достигает полутора метров, а также при залегании в основании слабых грунтов.

Основные материалы для изготовления свай — это:

  • дерево;
  • металл;
  • железобетон.

Форма сечения бывает самая разная:

  • квадрат;
  • круг;
  • прямоугольник и другие подобные геометрические фигуры.

Сваи делятся и по типу давления на основания. Существуют сваи-стойки и сваи — трения.
Первый вид передаёт основные нагрузки на твердую породу.

А сваи трения, которые окружены со всех сторон грунтами, передают нагрузку с помощью сил трения боковых поверхностей и благодаря сопротивлению грунта под нижними концами свай.

Чтобы возвести свайные фундаменты, применяют забивные, набивные и винтовые сваи.

Обратите внимание! Забивные и винтовые в почву погружают в готовом виде. А набивные изготавливают и монтируют в грунте.

Стоимость фундамента может составлять от 15% до 20% от всей стоимости дома.

Забивной фундамент: классификация свай забивного типа


По типу сечения столбы бывают:

  • цельными;
  • трубчатыми (диаметр которых не превышает 80 см и которые имеют грунтовое ядро);
  • Н-образными;
  • с закрытым концом.

По материалу изготовления могут быть:

  • из древесины;
  • из стали;
  • железобетонными.

Чем отличаются забивные сваи от набивных


Применяется различные технологии погружения свай, которые, в общем-то, сводятся к одной цели: погружение сваи в заданном месте, на определенную глубину и под определенным углом.

Сваи, проходя сквозь слои твердого и слабого грунта, равномерно распределяют общую фундаментальную нагрузку по всему периметру строения. Упираясь в нижний твердый слой грунта, свайный ствол обретает устойчивость и не дает предпосылок к «гулянию» всего фундамента.

Забивные сваи (готовые свайные столбы), при помощи специальной техники, загоняются в землю на необходимую глубину.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-5
Забивные сваи.

Буронабивные сваи (изготавливаются в процессе строительства фундамента). В местах установки проводится бурение скважины на глубину погружения будущей сваи. Затем в скважину устанавливается арматура, после чего отверстие заполнятся цементным раствором. Иногда, при обустройстве фундамента на неустойчивых почвах, для дополнительной надежности в скважину помещается металлическая труба и только затем проводится бетонирование.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-6
Буронабевные сваи.

Где можно применить свайный забивной фундамент?


Свайные забивные фундаменты подходят для разных типов, как для городских, так и загородных строек.

Забивные железобетонные сваи идеально подойдут тем, кто в качестве приоритета при выборе фундамента рассматривается быстровозводимые варианты в условиях грунта на участке, где нет возможности установить винтовые сваи, в связи с опасением, что железо будет подвержено коррозии в грунте с близким нахождением грунтовых вод.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-7
Свайный фундамент.

Свайный фундамент — лучшее решение для тех случаев, когда не сжижаемые слои грунта находятся достаточно глубоко, что другие виды фундаментов не могут дать достаточную устойчивость. Болотистые и слабые торфяные участки являются наиболее ярким тому примером.

Также свайные фундаменты являются оптимальным решением для строительства зданий на участках с уклоном.

Сваи могут применяться для следующих видов фундамента:

  • навесы
  • ангары
  • склады;
  • металлоконструкции;
  • быстровозводимые здания и сооружения;
  • павильоны;
  • административно-бытовые комплексы;
  • модульные сооружения;
  • промышленные здания.

На каких грунтах применяются забивные сваи


Без исследований грунта нельзя понять как будет работать тот или иной тип фундамента и какова будет его надежность. Большинство людей не понимают важность этой процедуры и относятся к геологии, как к дополнительной ненужной процедуре, ссылаясь на фундаменты соседей, которые стоят не один год или на геологию соседних участков. Геология на участке строительства позволяет понять состав грунта, его пластичность и стабильность, уровень грунтовых вод, несущие характеристики пластов и т.д.

Фундаменты на забивных сваях подходят практически для всех грунтов:

  • песчаные грунты;
  • глиняные;
  • суглинки;
  • супеси и т.д.

Исключение составляют только торфяные типы грунтов. Эти случаи рассматриваются индивидуально.

Обратите внимание! Неважно, глиняный грунт, песочный, болотистый, насыпной, на уклоне, с высоким УГВ и т.п. Главное знать какой он, какая у ваших грунтов несущая способность и строить не на авось, а опираясь на конкретные данные и расчеты.

Бывает, встречаются торфяные линзы, их свая может пройти и упереться в стабильные несущие слои грунта. Исходя из заключения по грунтам и проекту дома проектировщик-конструктор производит расчет нагрузок и определяет параметры свай (сечение, длину) и шаг между ними. Разрабатывается проект свайного поля, согласно которому в последствии производится забивка.

Для каких домов подходит фундамент на забивных сваях


Забивные сваи являются конструктивным элементом различных типов фундаментов, а также применяются как отдельный самостоятельный вид фундамента. Все зависит от типа дома и параметров грунтов.

В обязательном порядке рассчитывается нагрузка каждой постройки и проектируется фундамент исходя из несущей способности грунтов и веса будущей постройки.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-19
Свайный фундамент с обвязкой.

Вне зависимости от типа фундамента, или в случае, когда забивные сваи выполняют роль самостоятельного фундамента, расчет фундамента производится таким образом, что общий суммарный вес дома с запасом должны нести именно забивные сваи.

Всевозможные типы обвязок, будь то ростверк, плита или брусовые и швеллерные обвязки, в большинстве случаев выполняют лишь связующую функцию и помогают равномерно распределить нагрузку между сваями.

Фундаменты на сваях выдерживают нагрузки домов из любых материалов:

  • брус;
  • кирпич;
  • газобетон;
  • керакам и т.д.

Достоинства и недостатки забивного свайного фундамента


Эксплуатационные особенности, а также достоинства и недостатки зависят в первую очередь от материала и технологии изготовления свай. Но существуют и общие характеристики.

Преимущества фундамента на забивных ЖБ сваях:

  1. Обладают высокой прочностью и способны выдерживать большие нагрузки, особенно фундаменты на железобетонных сваях.
  2. Монтаж фундамента не требует серьезной подготовки участка и объемных земляных работ.
  3. Идеально подходит для затопляемых территорий, так как есть возможность поднять дом над уровнем затопления.
  4. Монтажные работы, не смотря на трудоемкость, проводятся в короткие сроки. (средний фундамент под дом 8*8 м возводится за 1-2 дня). Строить дом можно в день возведения фундамента.
  5. При возведении забивного основания, почва не разрыхляется, а наоборот, утрамбовывается, за счет чего повышается надежность и устойчивость конструкцию.
  6. Нагрузки на фундамент передаются на глубинные плотные грунты. Это увеличивает несущую способность основания.
  7. Отвечает СНиП 2.02.03-85 «Свайные фундаменты» по точности забивки.
  8. Наименьшая стоимость из долговечных фундаментов — в 2,5 раза дешевле ленты.
  9. Несущая способность одной сваи до 50 тонн, в зависимости от типа грунта.
  10. Ж/б сваи для фундамента изготавливаются на заводе по ГОСТ 19804-2012.
  11. Универсальность технологии — практически любой грунт, практически любой рельеф и уклон, практически любой вид строения до 4-х этажей.
  12. Сочетаемость с другими технологиями в комбинированных видах фундаментов.
  13. Широкий спектр использования: фундаменты, опорные стенки, заборы, берегоукрепления и т.п.
  14. Надежность — в процессе забивки сваи несущая способность грунта увеличивается за счет уплотнения грунта под сваей и вокруг нее.
  15. Долговечность — длительный срок использования: более 100 лет.
  16. Высокое качество фундамента и относительно легкое осуществление контроля качества выполнения работ (минимум скрытых работ). Контроль несущей способности сваи в процессе её забивания.
  17. Всесезонность работ – обустройство свайного фундамента возможно в зимнее время, а также в вечной мерзлоте.
zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-28

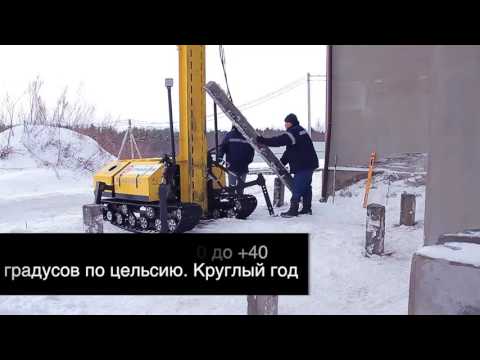

Забивной фундамент на практике: возведение при помощи специального оборудования.

Недостатки фундамента на забивных ЖБ сваях:

  1. Необходимость привлечения спецтехники.
  2. Могут возникнуть сложности с оборудованием цокольного помещения.
  3. Фундамент недостаточно надежен на набухающих и просадочных грунтах.
  4. Возможна неравномерная усадка фундамента. Причиной может послужить различие в плотности грунта и разная нагрузка на сваи.

Особенности забивного фундамента на ЖБИ-сваях


Железобетонные сваи — это стержни, сечением 150*150*300. С одной стороны стержень имеет заостренный конец, напоминающий заточенный карандаш.

Железобетонные сваи бывают двух видов – цельными и полыми. Полые изготавливаются при помощи центрифуги, имеют чаще всего круглую форму и используются в строительстве одноэтажных зданий. Не подходят для возведения фундамента в сейсмически активных зонах, торфяных почвах. В отличие от цельных, полые свайные столбы имеют меньший вес, что значительно упрощает работу с ними.

Маркировка свай из железобетона в соответствии с ГОСТом

  • «С» — столбы с поперечным армированием.
  • «СК» — сваи круглые, имеющие полость.
  • «СП» — столбы квадратной конфигурации, имеют круглую полость, за счет чего снижается их вес. Армируются как напрягаемым, так и обычным методом.
  • «СГ» — прямоугольные сваи из тяжелого бетона. За счет увеличения площади сечения, отличаются большей несущей способностью, чем квадратные.
  • «СЦ» — сваи с квадратным сечением без поперечного армирования.
  • «1СД» — колонновидные сваи.
  • «2СД» — колонновидные сваи, предназначенные для установки по средним осям.
  • «ССН», «ССВ» — составные свайные столбы.

В зависимости от положения, сваи армируются двумя способами:

  1. Продольное армирование ( представляет собой основную рабочую арматуру).
  2. Поперечное армирование (его цель – объединить продольную арматуру и принимать ударную нагрузку в процессе забивания сваи).

Особенности забивного фундамента из деревянных свай


Деревянные забивные сваи используются в тех случаях, когда подошва фундамента располагается ниже залегания грунтовых вод.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-31
Деревянные забивные сваи.
Обратите внимание! Для изготовления свайных столбов используются смолистые и устойчивые к гниению породы деревьев – сосна, дуб, ель, пижма, кедр и т.д.

Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель.

Различают три вида забивных деревянных свай:

  1. Одиночные (классические деревянные столбы, которые монтируются по одному).
  2. Пакетные (свая представляет собой несколько брусьев (обычно 3 или 4 шт.), составленных вместе).
  3. Сваи из клееного бруса (Основное достоинство этого вида – возможность изготовить свайный столб любой длины).
zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-32
Фундамент под баню на лиственничных столбах.
Это интересно! Технология изготовления клееного бруса заключает в себе склеивание высушенных и строганных досок. Для работы применяются био- и водостойкие клея, что повышает долговечность и эксплуатационные характеристики изделия.

Заглубление деревянного столба должно проходить на глубину не менее 1,2 метра. Обязательно учитывается уровень промерзания грунта – свая погружается ниже ее как минимум на 0,5 м.

Достоинства и недостатки забивного фундамента из деревянных свай


Основным недостатком такого основания является подверженность древесины гниению. Регулярно меняющийся уровень влажности в почве значительно сокращает срок службы свай из древесины.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-33
Подгнившие сваи из дерева — последствия долгого использования в воде.

К достоинствам деревянных основания относят:

  • экологичность;
  • способность к восстановлению прежних свойств после некоторого давления;
  • простоту монтажа;
  • невысокую стоимость.

Особенности забивного фундамента из металлических свай


Сваи предназначены, для удержания строительных конструкций различного типа. Обычно стальные забивные сваи используют при строительстве мостов и мостовых конструкций. Забивные сваи представляют собою цельную металлическую деталь определенной толщины, формы и длинны. В зависимости от нагрузок, которые должна выдержать свая подбираются оптимальные параметры. Кроме того огромное значение при выборе параметров сваи играют внешние условия: плотность и тип грунта, сейсмическая активность территории.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-34
Стальные забивные сваи.

По конструкции стальные сваи бывают:

  • корневидные;
  • конические;
  • анкерные;
  • колонны.

Чаще всего в строительстве забивного фундамента используются конические сваи.

Обратите внимание! Сваи, имеющие полость, могут в дальнейшем заполняться бетонной смесью – такие сваи называют трубобетонными.
zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-35
Изготовление стальных забивных свай.

Основным преимуществом металлических трубных свай является их относительная легкость и возможности погружения на значительную глубину за счет наращивания по ходу забивки.

Достоинства и недостатки фундамента на стальных сваях


Фундаменты на стальных сваях могут возводиться в сложных геологических условиях, например на почвах с высокой плотностью.

К основным плюсам относятся:

  1. Небольшой вес.
  2. Возможность установки на глубину до 90 м.
  3. Возможность возведения фундамента круглогодично.
  4. Длительный срок службы.

Минусом фундамента на металлических сваях является его подверженность коррозиям. Основание может разрушиться в очень короткий срок при неправильной технике возведения, высокой агрессивности среды эксплуатации и некачественном антикоррозийном покрытии.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-36
Фундаменты на стальных сваях.

Установка забивных стальных свай


Стальные забивные сваи при установке погружают в грунт до определенной глубины, в зависимости от давления, которое необходимо будет выдерживать конструкции. Также в зависимости от типа грунта на месте строительства специалисты выбирают оптимальный способ установки сваи в проектное положение. Наиболее популярны следующие способы установки:

  • Забивка сваи;
  • Подмыв;
  • Завинчивание;
  • Вибропогружение;
  • Вдавливание.

Однако на практике редко встречаются ситуации, когда достаточно использовать только один способ, зачастую их комбинируют в процессе установки. Процесс установки сваи является очень ответственным, ведь именно от соблюдения всех необходимых стандартов при работе можно гарантировать устойчивость и надежность конструкции.



Сравнение фундамента на забивных жб сваях с другими типами фундамента


zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-37Забивные ж/б сваи
  • Фундамент возводится за 1 день
  • Можно строить в день возведения фундамента
  • Максимальная нагрузка на одну сваю до 60 тонн (в зависимости от типа грунта)
  • Срок эксплуатации – более 100 лет
  • Подходит для любых типов грунтов и рельефа местности
  • Подходит для всех видов малоэтажного строительства
  • Стоимость возведения около 110 т.р. за фундамент 8х8 м.
zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-38Монолитная плита
  • Фундамент возводится за 5-7 дней
  • Можно строить через 20 дней от заливки (по СНИП)
  • Максимальная нагрузка на основание 3 тонны на м3 при толщине плиты 300 мм.
  • Срок гарантированной эксплуатации – более 100 лет
  • Нельзя строить на участках с уклоном (требуется комбинация со сваями)
  • Отсутствует возможность возведения цокольного этажа
  • Стоимость возведения около 300 т.р. за фундамент 8х8 м.
zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-39Ленточный фундамент
  • Фундамент возводится за 5-7 дней
  • Можно строить через 20 дней от заливки (по СНИП)
  • Максимальная нагрузка на основание 17 тонн на м3 при глубине плиты 1,6 м.
  • Срок гарантированной эксплуатации – более 100 лет
  • Нельзя строить на участках с уклоном (требуется комбинация со сваями)
  • Необходимость проведения доп. работ по гидроизоляции
  • Стоимость возведения около 180 т.р. за фундамент 8х8 м.
zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-40Буронабивные сваи
  • Фундамент возводится за 5-7 дней
  • Можно строить через 20 дней от заливки (по СНИП)
  • Максимальная нагрузка на одну сваю до 20 тонн при длине сваи 1,6 м.
  • Срок гарантированной эксплуатации – до 100 лет
  • Много скрытых работ, сложно проверить качество используемого бетона
  • Ограниченная область применения фундамента
  • Стоимость возведения около 150 т.р. за фундамент 8х8 м.
zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-41Винтовые сваи
  • Фундамент возводится за 1 день
  • Фундамент требует усадки грунта из-за его разрыхления при завинчивании сваи
  • Максимальная нагрузка на одну сваю не более 3 тонн. Требуется антикор. обработка
  • Срок гарантированной эксплуатации – не более 30 лет для свай выполненных по ГОСТу, иначе 15 лет
  • Ограниченная область применения фундамента
  • Стоимость возведения около 100 т.р. для свай не по ГОСТу и 150 т.р. для свай по ГОСТу за фундамент 8х8 м.

Фундамент из железобетонных свай: варианты монтажа

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-42ЖБ сваи с металлическими оголовками
  • Монтаж оголовков под обвязку будущего строения
  • Подходит для постройки каркасных домов и домов из бревна и бруса

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-43

ЖБ сваи с обвязкой брусом
  • Обвязка свайного фундамента брусом
  • Подходит для постройки каркасных домов и домов из бревна и бруса

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-44

ЖБ сваи с ЖБ ростверком
  • Монтаж армированного железобетонного ростверка
  • Подходит для домов из кирпича, газобетона, каркасных домов и домов из бревна и бруса
zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-45ЖБ сваи с ЖБ плитой
  • Монтаж железобетонной плиты
  • Подходит для домов из кирпича, газобетона, каркасных домов и домов из бревна и бруса

Стоимость забивки свай под ключ в Самарской области


Обратите внимание! В стоимость входят сами сваи, доставка, разбивка поля и забивка свай

Размер сваи0-19 шт20-39 шт40-70 шт70-100 шт100 и более
Свая сечением 150*150 мм длина 3000 мм5500 р5200 р4950 р4700 р4500 р
Свая сечением 150*150 мм длина 4000 мм6200 р5950 р5600 р5250 р4900 р
Свая сечением 200*200 мм длина 3000 мм6500 р6200 р5950 р5900 р5600 р
Свая сечением 200*200 мм длина 4000 мм7500 р7000 р6500 р6200 р5950 р
Сбитие оголовка сваи  300 руб/шт300 руб/шт300 руб/шт

Средняя стоимость ЖБ свай 150х150х3000 в Санкт-Петербурге с доставкой и установкой

Кол-во свай0-50 км от КАД50-100 км от КАД100-200 км от КАДот 200 км от КАД
1-20 6000 руб.6300 руб.6500 руб.6800 руб.
21-50 5500 руб.5800 руб.6000 руб.6300 руб.
51-1005000 руб.5300 руб.5500 руб.5800 руб.
От 101 сваи4500 руб.4800 руб.5000 руб.5300 руб.

Этапы возведения забивного свайного фундамента


Прежде чем приступить к монтажу фундамента, необходимо рассчитать необходимые параметры и составить проект здания и самого фундамента с учетом веса, планировки и других особенностей будущей постройки.

Важно! Каждый проект начинается с исследования грунтов. Это необходимо для получения точных данных о несущей способности грунтов и определения глубины грунтовых вод.
zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-46
Фундамент может быть смонтирован в любое время года и в любые погодные условия.

При проектировании забивного фундамента учитываются несколько факторов.

Особенности грунта:

  • глубина залегания грунтовых вод;
  • агрессивность среды;
  • тип грунта;
  • уровень затопления почвы и т.д.

Вес, который придется выдерживать фундаменту:

  • масса самого строения;
  • снеговая нагрузка;
  • эксплуатационная нагрузка (мебель, люди и т.п.);
  • масса кровли, чердачного перекрытия и т.д.

Места расположения свай:

  • на каждом углу по наружному периметру;
  • на местах пересечения внутренних стен и стыках наружной и внутренней стены;
  • дополнительные сваи располагаются по периметру здания и внутренних помещений, расстояние между сваями должно быть не более 3 метров.
Почва для строительства дома: (прочитать подробнее)

Этапы возведения забивного фундамента под ключ


zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-47

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-48

Этап 1 — Сбор нагрузок. Конструкторский расчёт и проект фундамента.

После получения протокола испытаний грунтов из лаборатории производится конструкторский расчёт и подбирается фундамент который подойдет для вашего участка и вашей постройки.

Выполняется проект, который содержит:

  • Спецификацию материалов (количество свай их размер, материалы для устройства ростверка)
  • Планы фундамента (план свайного поля + план ростверка)
  • Разрезы
  • Узлы конструкции

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-49

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-50

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-51

Этап 2 — Доставка материалов и оборудования.

Привозится на объект готовые сваи. Длина 3-5 метров.

Важно! Сваи должны иметь паспорта качества.

  • Производство строго по ГОСТ.
  • Правильное армирование, пропарка свай в соответствии с нормами.
  • Честная марочная прочность свай М300 — М400.
  • Если необходимо, производим гранитные сваи с морозостойкостью F150

Транспортировка свай производится на машине с краном-манипулятором. Водитель складывает сваи в кузов на деревянные бруски. При доставке соблюдает скоростной режим, чтоб обеспечить целостность свай. Связываются сваи текстильными ремнями.

Разгрузку свай осуществляется на деревянные бруски.

Обратите внимание! Водитель должен имеет опыт в перевозке свай. Неопытный может повредить сваи при перевозке.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-52Этап 3 — Подготовка к забивке.

Выносятся отметки на участке, используя профессиональное геодезическое оборудование. Делается  разбивка в соответствии с планом свайного поля.

В этом деле важен опыт. При не точной разбивке свайного поля, свая может оказаться не в центре ростверка. Это чревато неравномерно распределенной нагрузкой. В последствии трещинами.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-53

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-54

Этап 4 — Забивка свай. Можно забивать даже в зимнее время.

Полезный совет! Используйте современное оборудование для забивки свай.

Процесс: за крюк цепляем сваю, лебёдкой подтягиваем к мачте, фиксируем.

Важно забить сваю вертикально. Нагрузка должна распределяться ровно по вертикали, иначе свая может потерять несущую способность.

Горизонтальную отметку проверяют нивелиром или лазерным уровнем.

Забивку должны осуществлять специалисты с опытом работы. Если перебить сваю- придется наращивать. Если не добить- придется привозить оборудование повторно.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-55

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-56

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-57

Этап 5 — Выполняется ростверк:  подготовка опалубки и арматурного каркаса

Если ростверк заглублен или соприкасается с землей, то удаляется почвенно-растительный слой и делается подготовка. Чтоб грунт не деформировал фундамент при морозном пучении.

Производится сбитие оголовков свай. Оголяется арматура. Задача- надежно связать арматуру сваи с арматурным каркасом ростверка. Обеспечиваются защитные слои армокаркаса.

Делается опалубка.

Важно! Закрепите опалубку так, чтобы при заливке бетона ее не разорвало.

Заранее подготавливаем арматурный каркас.

Сечение арматуры берется из расчета. Погружаем каркас посередине опалубки. Арматура не должна соприкасаться со стенками опалубки, иначе проржавеет, потеряет несущую способность.

Обеспечиваем нахлёст сопряжений армокаркаса  32-50 диаметров арматуры минимум. Крепим надежно. При приёмке бетона, ростверк не должен сползти, сдвинуться.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-58

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-59

Этап 6 — Выполняем ростверк: бетонирование.

Заказываем бетон на проверенном заводе. Если заказали бетон марки М250. Таким он и должен быть. Привозим с запасом 5 — 10 %. Лучше пусть останется, чем не хватит. Залить фундамент нужно обязательно за 1 раз.

При бетонировании уплотняем смесь вибратором, чтобы избежать образование полостей в бетоне. Представьте хлеб в разрезе. Такие полости образуются в бетоне при отсутствии уплотнения. Туда попадает вода, ржавеет арматура и несущая способность ростверка падает. Поэтому, вибрируем смесь в обязательном порядке.

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-60

zabivnoy-fundament-foto-video-otzyivyi-svaynyiy-fundament-na-zhb-svayah-61

Этап 7 — Уход за бетоном.

Ростверк требует ухода. После проведения бетонирования укрываем фундамент. Обеспечиваем необходимый температурно-влажностный режим. В жаркую погоду увлажняем фундамент. Процедуру проводим 2-3 раза в день.

В случае обнаружения микро паутинки, развести цементное молочко, залечить. Спустя 5-7 дней снять опалубку. Проверить качество заливки фундамента: рулеткой — геометрию, нивелиром — горизонталь (допустимая погрешность не более 2 см).

Через 28 суток бетон должен набрать заданную марочную прочность.  Минимум B-20 (М-250).

Забивной свайный фундамент:  отзывы заказчиков возводивших фундамент из забивных ж/б свай


Денис / Россия,
Могу отзывы о свайном фундаменте сделать только положительные. У меня дача стоит на посадочном грунте уже несколько лет и на здании нет ни одной трещины. Использовал сваи-стойки, потому что несущий грунт находится под пластом слабого грунта на небольшой глубине. Для этого мне пришлось пробить слабый грунт и дойти до твердого грунта, чтобы вся тяжесть строения опиралась на прочный грунт. Сваи использовал железобетонные, а вообще можно использовать: деревянные, набивные бетонные, стальные. У себя на даче использовал при установке свай забивной метод, хотя есть и другие методы: набивные, завинчивающие.
Если нет возможности дойти до твердого грунта, можно использовать висячие сваи, которые уплотняют грунт при погружении между сваями. Для этого делают расчет фундамента с учетом трения боковой поверхности сваи о грунт.
Чтобы сделать такой фундамент, надо нанимать организацию, хотя это дорого, но затраты оправдываются со временем. Во-вторых организация сделает быстро и качественно, а также несет ответственность за построенный фундамент.
Александр / Россия, Боровичи
Cоглашусь с подобной оценкой, о фундаменте на сваях могу дать только положительный отзыв. При строительстве дачи я не мог использовать все остальные типы фундаментов, по причине слабости грунта. В наших местах достаточно часто в весенний паводок почва сильно размывается, в результате страдают строения. В моем случае я предпочел выбрать сваи с арматурой, их прочность оказалась вполне достаточной, а затраты на приобретение были минимальными. Благодаря сваям, фундамент опирается на несущий грунт, который находится на глубине нескольких метров. За все время эксплуатации, никаких проблем, связанных с осадкой дома я не заметил. Правда, были весьма точно выдержаны все необходимые сроки. Я ждал около года, перед началом основного строительства, чтобы фундамент дал естественную усадку. К сожалению, у самого сделать сваи не получилось, пришлось обращаться в специализированную организацию, однако уровень цен там был не такой большой. Кроме того, организация дает гарантию на свои изделия на весьма продолжительное время.
Олег / Россия, Кострома
Про свайный фундамент я раньше слышал но не когда не сталкивался. Но вот наши друзья купили участок и решили строить там дом. Прибывшие рабочие сказали что у них что-то с почвой и лучше будет сделать имено свайный фундамент. Так и сделали. Про саму процедуру заливки фундамента рассказывать не буду но мне он показался очень надежным. Если буду строить дом то фундамент сделаю имено свайный.
Статья создана на основе материалов, взятых с сайта компании «Фундаменты63». ссылка на компанию размещена в контенте (http://fundamenty63.ru).

Видео: Фундамент из забивных жб свай. Обзор. Цена. Монтаж. Все по уму

Фундамент из забивных жб свай. Обзор. Цена. Монтаж. Все по уму
Норвежский домик. Фазенда. Выпуск от 19.06.2016
Фундамент на забивных железобетонных сваях

Нашли ошибку? Выделите и нажмите Ctrl + Enter

Оцените статью
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(1 голос, в среднем: 5 из 5)

Об авторе

agronom administrator

Спасибо!

Теперь редакторы в курсе.

hozsektorХозяйственный сектор
© 2019 Материалы на сайте размещены в соответствии с Пользовательским соглашением
