Виброплита своими руками: фото, видео, виды, устройство и принцип работы

Слаженными и очень быстрыми кажутся действия машин на большой строительной площадке. Еще вчера огромный ковш вгрызался в землю, а сегодня уже есть первый уровень будущего здания. Это на масштабных стройках. Но даже если нужно поставить небольшой дачный домик, принципы те же: сначала необходима подготовка грунта, его трамбовка. Покупать дорогостоящие механизмы для временного использования – нецелесообразно. Виброплита своими руками – реальное и доступное решение.

Виброплита — это специальный агрегат, предназначенный для трамбовки грунтов, бетонных поверхностей, асфальтовых покрытий.

Виброплита: сфера применения и технические характеристики

Виброплита – это агрегат, основной функцией которого является трамбовка. Применяется в различных сферах: для уплотнения грунта при строительстве, ландшафтном планировании, для трамбовки сыпучих материалов (песка, гальки, гравия), при укладке асфальта, тротуарной плитки, брусчатки.

Вибрационные плиты годятся для выполнения объёмов работ, не превышающих 1000 м.кв.

Машина имеет небольшие размеры, поэтому маневренна. Применять ее можно как на открытой местности (при трамбовке земельного участка, паркинга, дорожного покрытия, пола в больших промышленных помещениях и т. д.), так и в ограниченном пространстве (в канавах, траншеях, вблизи построек, около бордюров, колодцев, люков и т. д.).

Виброплита для уплотнения грунта и других сыпучих материалов рекомендована для использования на площадях, не превышающих 1000 м² На значительных по размеру участках для этих целей применяется крупногабаритная и более мощная техника.

Каждая модель виброплиты имеет свои эксплуатационные показатели, которые определяют особенности ее использования и область применения. Так, при выборе виброплиты стоит обращать внимание на следующие технические характеристики:

• габариты опорной плиты, мм;
• частоту вибрирования, Гц;

Процесс уплотнения требуемой массы виброплитой осуществляется в результате возникновения ударных вибраций в дебалансе.

• глубину выполнения уплотнения, мм;
• амплитуду вибрирования, мм;
• мощность, кВт;
• массу агрегата, кг;
• расход электроэнергии или топлива, кВт/ч или л/ч;
• максимальную производительность, м.кв./ч;
• габариты устройства в целом, мм.

Виброплита: основные виды, различия, достоинства и недостатки

Виброплиты разделяются по нескольким показателям. Первый из них – это тип двигателя. В зависимости от того, какой двигатель установлен на агрегат, плиты бывают:

• бензиновые;
• дизельные;
• электрические.





Поступательная виброплита с дизельным приводом для уплотнения грунта, асфальта и щебня.

Виброплита электрическая 220 В – это самый дешевый и доступный вариант. По техническим критериям она несколько уступает двум другим видам, так как имеет небольшой вес и невысокую степень трамбовки. Более всего эта модель подойдет для использования на частном участке, в сельском хозяйстве, в ландшафтных работах. Недостатком ее является обязательное наличие источника электропитания и ограничение радиуса действия длиной шнура.

При отсутствии источника электричества или невозможности подключения к электросети стоит купить виброплиту бензиновую. Она дороже электрической, но не имеет ограничений по условиям эксплуатации. Ее несложно транспортировать и перемещать. Дизельное топливо дешевле бензина, но сам двигатель стоит дороже. Дизельные агрегаты наиболее мощные, они чаще используются на строительных площадках. Недостатком дизельной виброплиты является значительный уровень шума во время работы и высокая стоимость.

Бензиновые виброплиты — очень маневренное приспособление благодаря своим компактным габаритам.

Разделяются виброплиты и по назначению: для трамбовки асфальта и уплотнения грунта. Первые отличаются наличием в их конструкции устройства для подачи водного орошения. Оно необходимо для смачивания, влажная поверхность исключает налипание на основание. Поверхность такой вибрационной плиты гладкая, края скругленные.

Агрегат для утрамбовки грунта более тяжелый, фактура поверхности плиты рельефная.

Различают машины с поступательным движением и реверсные. Поступательные двигаются в одну сторону и имеют один дебаланс. У второго типа виброплит возвратно-поступательное направление передвижения. В них два дебаланса, поэтому они могут двигаться в разные стороны. Управляются виброплиты вручную или же дистанционно. Последний вариант удобен и безопасен, но цена на него гораздо выше.

Виброплита с электродвигателем менее функциональна, она имеет малый вес и низкую степень трамбовки.

Виброплита своими руками: классификация вибротрамбовок по массе

Наряду с мощностью, важным техническим показателем является масса. Именно на нее нужно обращать внимание при выборе модели устройства или при создании трамбовки своими руками. Согласно этому параметру виброплиты делятся на четыре вида:

Прежде чем купить виброплиту, нужно решить в каких целях и где она будете использована, от этого будет зависеть ее масса.

Устройство виброплиты: основные узлы и способы соединения

Чтобы купить виброплиту, цену рекомендуется выбрать, просмотрев характеристики агрегатов и прайсы любой торгующей организации. Но правильно пользоваться и тем более сделать машину своими руками можно только при условии знания ее устройства.

Конструкция виброплиты состоит из следующих основных компонентов:

• двигателя;
• вибратора;
• плиты;
• центробежной муфты;
• моторной рамы;
• ручки управления;
• защитных кожухов.

На тяжелую платформу устанавливается вибратор, основу которого составляет дебалансный вал, помещенный в подшипниковые опоры и цилиндрический корпус. Конструкция фиксируется хомутами, к плите крепится болтами. Важная деталь в устройстве виброплиты, которая также присоединяется к платформе, – моторная рама. Она прикрепляется с помощью амортизаторов.

Основные составляющие виброплиты.

Над вибровозбудителем расположен двигатель. Двигатель и вибратор соединяет муфта и клиноременная передача. В процессе работы двигатель создает вращательные движения, которые передаются вибратору, преобразующему их в колебательные. Эти движения сообщаются плите, а затем слою поверхности, который уплотняется.

Если в функции виброплиты входит трамбовка тротуарной плитки или брусчатки, то модель должна быть укомплектована смягчающей насадкой из пластика или специальной опорной поверхностью из полиуретана.

Виброплита своими руками: принцип работы устройства

Рабочие механизмы оказывают ударное действие на поверхность плиты, которая производит определенное количество движений при соприкосновении с грунтом, – это составляет основу принципа работы данного устройства. Кинетическая энергия при ударе преобразуется в другие виды энергии. Мгновенно увеличивается давление на поверхность, а затем происходит такой же моментальный спад. Следовательно, помимо силы удара, эффективными являются скорость и частота. В результате такого действия мелкие частицы заполняют пустоты, вследствие чего получается очень плотное ровное покрытие.

От качества материала, из которого изготовлена рабочая плита, зависят ее характеристики.

Для изготовления плит своими руками применяется два вида материала: чугун и сталь.

Важное значение в ходе эксплуатации имеет также размер плиты: чем меньше ее площадь, тем лучше ее трамбовочные качества. Вибрационные показатели определяют, насколько качественно будет уплотняться поверхность. Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше.

Виброплита: производители и рекомендуемые модели

Для не масштабных работ рекомендуется купить электрическую виброплиту. Она не тяжелая, имеет складную ручку, что позволяет передвигать и транспортировать ее к нужному объекту. Агрегат имеет регулируемый преобразователь частоты, позволяющий менять частоту вибрации, ограничивать пусковые токи, экономить электроэнергию, устанавливать оптимальный для данных условий режим работы.  Купить виброплиту электрическую, цена которой в несколько раз меньше видов с топливными двигателями, можно у любого производителя, где представлена подобная продукция.

Виброплиты Ammann универсальны и имеют возможность легко адаптироваться к различным видам работ.

Наиболее востребованы, а следовательно, широко представлены виброплиты с бензиновыми двигателями. Большой популярностью пользуются агрегаты швейцарской компании Ammann, заводы которой давно работают по всей Европе и уже вышли за ее пределы. В линейку агрегатов входят практически все виды (от сверхлегких до самых тяжелых) дизельных вибротрамбовок.

Виброплита Аmmann отличается высоким уровнем комфортных условий, необходимых для работы оператора. Направляющая рукоятка максимально изолирована от двигателя для снижения вибрации. Запатентована также дополнительная виброгасящая направляющая, которая может использоваться как дополнительная опция. Двигатели экономичны. Существуют модели, работающие как на бензине, так и на дизельном топливе.

Виброплиты Сплитстоун сегодня заняли прочное место на рынке строительного оборудования как техника, которая имеет высокий уровень качества и надежности.

Конкурентоспособную продукцию на рынок поставляет российская группа промышленных компаний Сплинстоун. Виброагрегаты имеют хорошие технические характеристики и невысокую цену. Особо стоит выделить Виброплиту Сплитстоун VS-244. Это самая востребованная виброплита со сбалансированным сочетанием рабочих характеристик, производительности и стоимости. При весе 74 кг она трамбует слой 100 мм.

Виброплита Сплитстоун VS-244 обеспечивает уплотнение сыпучих материалов, разнообразных грунтов и асфальта на малых площадях, на ограниченных пространствах.

Виброплита Сhampion РС9045F –  продукция американской разработки и качественной китайской сборки. Данная модель может использоваться как в личных целях, так и на строительных площадках. Мощная, глубина уплотнения 300 мм. Уровень шума допустимый. Охлаждение воздушное, громоздкого бака с водой нет. Недостатком агрегата можно считать отсутствие реверса.

Бензиновая виброплита Wacker Neuson – изделие немецкого производства. Одноименная компания (Wacker Neuson) работает в Германии с 2007 г. и специализируется на легком строительном оборудовании. Продукция отличается высоким качеством и немалой ценой.

Виброплита Wacker Neuson МР15 в модельном ряду представляет оптимальный вариант соответствия доступной цены и хороших технических характеристик. Небольшие габариты позволяют использовать виброуплотнитель даже в узко ограниченных местах. Устройство имеет водоорошаемую систему, что допускает использование в работе горячих смесей. Складная направляющая и удобные подъемные ручки обеспечивают несложную транспортировку. Износостойкие подшипники продлевают срок эксплуатации. Агрегат прямоходный, это несколько ограничивает его возможности.

Компактная, с небольшим весом виброплита бензиновая Champion РС9045F эффективна для использования на ограниченных территориях и для небольших объемов работ.

Особым спросом на рынке строительной техники пользуются виброплиты с двигателями Honda. Эти механизмы отличаются небольшими размерами, экономичностью и долгим сроком службы.

Бензиновые виброплиты Хонда имеют разные характеристики. Они в значительном количестве представлены как в легких моделях, так и в среднетяжелых.

Что лучше: прокат виброплиты или покупка б/у?

Если средства ограничены или нецелесообразно покупать агрегат для разовой работы на небольшом участке, можно виброплиту взять в аренду. Основными достоинствами такого варианта эксплуатации являются значительное сокращение финансовых затрат и отсутствие необходимости профилактических работ. Процесс оформления аренды бензиновой виброплиты (впрочем, как и электрической или дизельной) должен включать ряд обязательных моментов:

• составление договора, в котором оговариваются сроки использования техники и обязательства сторон;
• составление актов приемки-сдачи агрегата;
• проведение инструктажа по безопасному использованию.

Если нет большого объема и постоянных работ для виброплиты, то лучше всего взять агрегат в аренду.

Цена аренды виброплиты колеблется от 700 до 5000 руб. в сутки. Она зависит более всего от веса машины и сроков использования. Тяжелые агрегаты стоят дороже. Аренда на длительный срок предполагает скидки. При аренде бензиновой виброплиты топливо в оплату не входит. Агрегат заправляется за счет арендатора.

Чтобы сэкономить средства при необходимости трамбовки грунта и других поверхностей, можно купить виброплиту б/у. Но в такой ситуации нужно быть готовым к тому, что гарантии будут только словесные. Срок дальнейшей службы машины определить нельзя. Степень износа установить можно только относительную, по визуальному оцениванию, датой выпуска она не определяется. Всегда есть риск купить агрегат, от которого избавляются по каким-либо техническим причинам. Чаще всего возврат продавцу механизма, бывшего в эксплуатации, невозможен.

Прокат виброплиты очень популярная услуга среди строителей, т.к. есть ряд преимуществ аренды перед покупкой.

Виброплита своими руками: необходимые запчасти и последовательность самостоятельной сборки

Конечно, можно купить виброплиту электрическую 220 В, а можно сделать ничем не уступающий механизм своими руками. Преимуществ у такого варианта достаточно:

• значительная экономия средств (не менее 50%);
• уверенность в качестве сборки;
• создание механизма с желаемыми характеристиками;
• моральное удовлетворение.

Виброплита электрическая 220 В своими руками чертежей не требует, так как конструкция сложностью не характеризуется и тратить время на расчеты в бумажном виде нецелесообразно. В качестве двигателя, как вариант, можно использовать площадочный вибратор для виброплиты ИВ-98Е, работающий от сети 220 В. Если выбирается бензиновый вариант, то подойдет трехтактный двигатель с одним цилиндром, желательно модели Хонда.

Основанием для площадки может послужить листовой металл толщиной 8 мм и размером 45х80 мм. Понадобятся также 2 швеллера, 2 эластичные подушки для закрепления ручки, болты М10 для электродвигателя или М12 для бензинового, 2 пластиковых колеса, отрезок трубы, полая труба длиной 1,2 м.

Схема с размерами электрической виброплиты.

Последовательность сборки виброплиты своими руками с электродвигателем:

• с электромотора снимается крышка, чтобы была возможность регулировать силу вибрации;
• на листе металла делаются два надреза на расстоянии 10 см от края, глубиной 5 см. Края по надрезам загибаются с помощью молотка. Это необходимо, чтобы плита не зарывалась в грунт;
• с помощью швеллеров к плите крепится вибратор. Края не должны выступать за рабочую поверхность. Способ крепления – сварка;
• болтами М10 к металлу присоединяется вибратор. Отверстия на швеллерах просверливаются на том же расстоянии, что и крепежные отверстия мотора;
• из трубы делается ручка и через подушки крепится к основанию. Подушки гасят вибрацию;
• затем приваривается отрезок трубы, к нему присоединяются колеса – для транспортировки.

Собранная своими руками электрическая виброплита – надежный механизм, который не уступит фабричным по сроку эксплуатации. Несущественным недостатком можно считать только невысокую эстетичность самодельного устройства. Хотя при желании и этот недостаток несложно устранить, выкрасив детали в яркие цвета.

Виброплита своими руками – вполне посильная задача при наличии всех необходимых комплектующих.

Виброплита своими руками: советы по эксплуатации

Созданная своими руками виброплита станет предметом самоуважения и обеспечит бесперебойную работу, если придерживаться определенных правил эксплуатации:

• перед включением агрегата проверить прочность креплений и наличие повреждений, выявленные недостатки устранить до использования;
• после включения дать двигателю прогреться 2-3 минуты;
• использовать виброплиту только на сыпучих поверхностях;
• своевременно осуществлять замену воздушных фильтров и масла в бензиновых моделях (каждые 100 часов работы);
• не допускать перегрева двигателя;
• содержать устройство в чистоте и проводить профилактическое техобслуживание;
• если используется полиуретановый коврик, он должен очищаться после каждого применения.

Не желательно перегружать двигатель самодельной виброплиты утрамбовывая чересчур сильно или двигаясь слишком быстро.

Чтобы уменьшить вибрацию при работе, требуется сделать на ручку петли из толстой веревки и держаться за них. В таком случае воздействие на кисти и верхние конечности значительно уменьшается. Если нужно поливать поверхность, следует прикрепить бак с водой и шланг, из которого вода будет подаваться и последовательно орошать необходимые участки. Нужно следить за тем, чтобы влага не попадала на двигатель.

Если после одного прохождения поверхность уплотнилась недостаточно, рекомендуется повторить действие до достижения желаемого результата. Чаще всего нужно делать трамбовку одного участка прохождением 5-6 раз.

Для безопасного использования виброплиты нужно проследить чтобы все гайки и болты были надежно затянуты.

Появление виброплит ускорило процесс уплотнения поверхностей в сотни раз. Разнообразие модификаций позволяет подобрать необходимый механизм для качественной и комфортной работы. Возможность изготовления самодельной виброплиты сделала доступным использование агрегата людьми с различными материальными возможностями.

 Видео: как правильно выбрать виброплиту

Как правильно выбрать виброплиту?

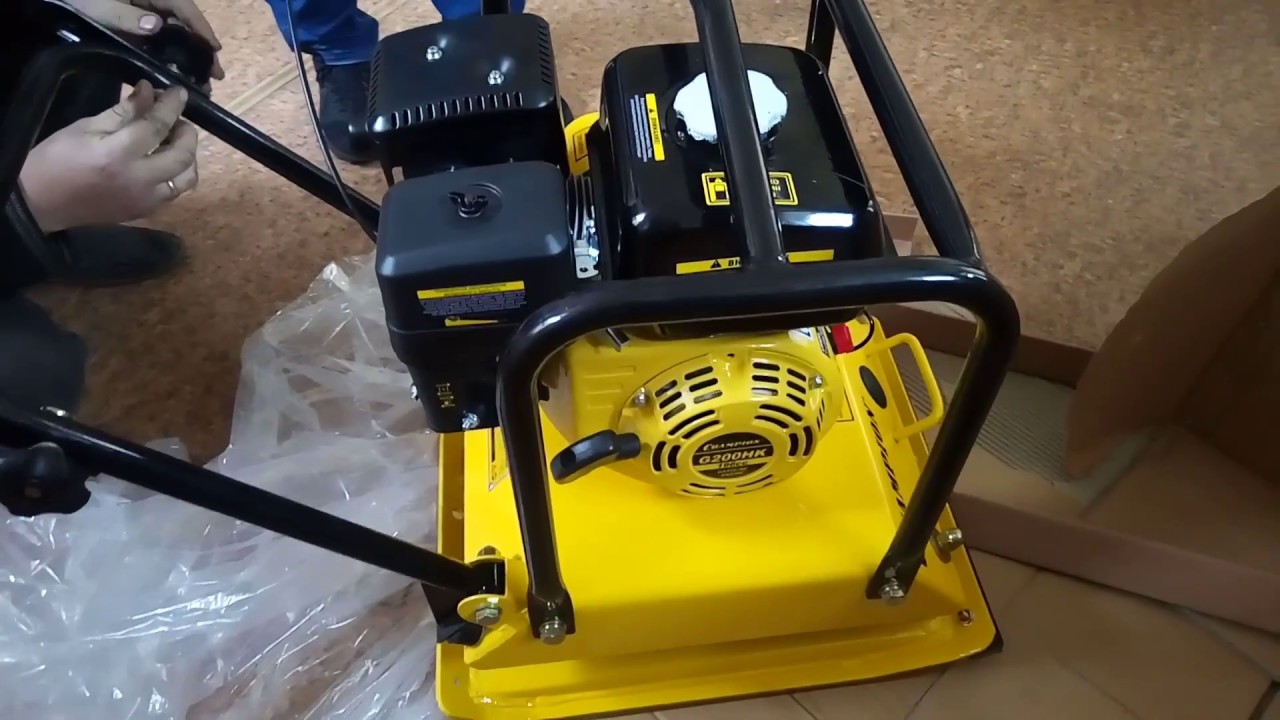

Обзор "Виброплита Champion PC9045F" от Инструмент 46
