Вегетарий: фото, видео, что такое солнечный вегетарий и как его построить



Солнечный вегетарий Иванова:  устройство, чертежи, инструкция по изготовлению

О солнечном вегетации вместо традиционной теплицы задумываются обычно те дачники, в регионе у которых фитофтора приходит особенно рано, а вегетацию томатов продлить трудно. Первый вегетарий был сделан без малого век назад Александром Васильевичем Ивановым, и это изобретение в шестидесятых годах прошлого века было запатентовано. Была доказана эффективность солнечного вегетария и даже вышла книга, где подробно описывается конструкция и все плюсы от ее использования. Тем более, что построить это архитектурное чудо совсем не сложно. Однако, в нашей стране широкого распространения этот, без сомнения успешный, проект, увы, не получил.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-1
Солнечный вегетарий Иванова.

Так что же такое вегетарий, как его построить, каковы его плюсы, есть ли у него недостатки и чем вегетарий отличается от теплицы – обо всем этом мы постараемся максимально доступно рассказать в этой статье.

Отличия вегетария от теплицы: проблемы теплиц которых нет у вегетария


Начнем с разбора минусов и проблем стандартной теплицы и поговорим о том, как эти проблемы решены у вегетария. Итак, что представляет собой обычная теплица? Верно, это арочное или двускатное сооружение, крытое стеклом, пленкой или поликарбонатом с грунтом в основании. Обычно это все, хотя бывают теплицы и с обогревом.

Какие у теплиц минусы: самый главный минус – это большие потери солнечной энергии, особенно в те времена года, когда солнце стоит низко – это весна, осень, зима, а также в утренние и вечерние часы. В это время теплица может отражать до 70% (!) солнечной энергии и пропускать вовнутрь всего лишь 20 или 30%.

Вторая большая проблема, а заодно и второе отличие вегетария от теплицы – это просто чудовищные потери тепла через ее покрытие и практически полное отсутствие возможности его (тепло) запасти. К чему это приводит? Конечно, к значительным перепадам температуры в дневные и ночные часы, или когда жаркий солнечных день сменяется вдруг пасмурным и дождливым.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-2
Солнечный вегетарий – изобретение учителя физики А. В. Иванова.

Третья проблема теплицы – это прямоточная вентиляция, которая просто необходима летом, чтобы «сбрасывать» лишнюю температуру и обогащать строение внутри свежим воздухом. Так вот, такая вентиляция помимо тепла выбрасывает наружу и углекислый газ, необходимый для питания растений, а также весомую долю азота и влаги, которую листовые пластинки успели к тому моменту испарить, почему теплица и нуждается в постоянных поливах произрастающих в ней растений.

Как все это решено у вегетария


С первой проблемой вегетарий справляется благодаря своей уникальной конструкции. Размещают вегетарий обычно на склоне, с крутизной от 14-16 до 18-19 градусов, причем склон может быть как естественного происхождения, так и сделан искусственно. В результате должен получится скат, ориентированный на юг либо юго-восток. Далее – крыша, ее делают плоской, а не покатой или дугообразной, как у теплицы, и накрывают поликарбонатом, поскольку он лучше иных материалов удерживает тепло. В итоге солнечные лучи практически всегда падают перпендикулярно и их отражение бывает минимальным.

Если сравнивать конструкцию вегетария и обычной теплицы, то выясняется, что поглощение энергии вегетарием выше, чем теплицей, как минимум в три раза в дневные часы летнего периода и как минимум в 15 раз выше – в утренние и вечерние часы осенью, весной и зимой.

Кроме того, у вегетария одну стенку нужно делать капитальной, хотя можно использовать в качестве нее, скажем, стену дома, другие стены также должны быть сделаны из поликарбоната. Капитальную стенку, часть которой расположена внутри вегетария, желательно покрасить в белый цвет или побелить, а лучше оклеить светоотражающей, зеркальной пленкой. Эта пленка (краска, побелка) будет выполнять роль отражателя и особенно эффективна она будет при низко расположенном на небосклоне солнце, то есть утром, вечером и в зимнее время. Кажется, мелочь, но эта мелочь может почти удвоить количество солнечных лучей, обращенных к почве в это время.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-5
Пример проекта солнечного вегетария.

А как решаются вторая и третья проблемы? Они решаемы благодаря замкнутому циклу воздушного и теплового обмена. Для этого под поверхностью почвы в вегетарии на глубине тридцати сантиметров, примерно через пол метра одна от другой, нужно проложить вдоль вегетария пластиковые трубки (с северной до южной сторон вегетария). Нижние концы этих трубок необходимо вывести на поверхность и прикрыть пластиковой или металлической сеточкой, чтобы в трубы не попадал мусор. Верхние концы трубок (северная сторона) нужно соединить в один коллектор, расположенный поперечно. Из коллектора должна идти вертикальная труба, то есть стояк, который можно проложить в капитальной стене вегетария. Эта труба, то есть стояк, должна выходить на крышу, однако не напрямую, а предварительно проходя через регулировочную камеру. Данная камера должна открываться в теплицу приблизительно на высоте полутора метров. Ограничивается эта камера заслонками, расположенными сверху и снизу, а сам выход в теплицу заканчивается вентилятором.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-6
Изображение устройства вегетария.

В летний период при использовании обычного мела, которым можно притенить крышу, и обычного вытяжного бытового вентилятора мощностью два десятка ват можно обслужить две трубы диаметром до десяти сантиметров. В том случае, когда в вегетарии труб больше, необходимо сделать дополнительные стояки и также снабдить их вентиляторами либо сделать одну большую регулировочную камеру, в которую ввести все эти трубы, но наверх вывести одну общую.

Поддержание микроклимата в вегетарии


В отличие от обычной теплицы, обогрев вегетария солнечной энергией возможен даже зимой, когда солнце стоит низко над горизонтом. Достигается это правильным наклоном крыши и почвы в вегетарии.

Благодаря наклону, большая часть солнечных лучей проникает через укрытие и достигает почвы и растений. Задняя стенка вегетария с фольгированным или светлым покрытием отражает солнечные лучи и освещает нижние листья.

На грядки лучи падают почти перпендикулярно. При этом почва быстро прогревается, корни находятся в оптимальных условиях и способны поглощать максимальное количество влаги и питательных веществ. В листьях при хорошем освещении активизируются процессы фотосинтеза, в итоге растение быстрее развивается.

На заметку! Угол наклона всего в 1 градус на юг создает условия освещенности и нагрева почвы, как в регионе на 50-100 км южнее вашего реального расположения.

Поддержание стабильной температуры


Такое устройство вегетария должно обеспечивать высокую температуру внутри помещения, даже если за его пределами мороз. Например, при внешней температуре в -10 градусов внутри вегетария должно быть тепло и температура должна достигать 17-19 градусов выше нуля. При этом верхняя заслонка камеры должна быть закрытой, вентилятор будет забирать воздух в трубы и гнать его снизу и вверх, а воздух будет отдавать тепло в почву, проходя сквозь нее. Воздух же, который при этом остывает, начинает затягиваться в теплицу обратно и нагреваться заново. За дневной период времени благодаря такой циркуляции воздуха почва должна прогреваться до 25 и более градусов, и по сути, именно почва и сыграет роль аккумулятора тепла, которого (по задумке) должно хватить на всю ночь. В ночное время суток вентилятор будет крутиться и выдувать тепло из грунта в воздушное пространство вегетария нагревая воздух в теплице.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-9
Проект вегетария Иванова с летней кухней и подвалом.

На словах может показаться все запутанно и сложно, но на деле все довольно примитивно, давайте попробуем разложить все по полочкам и поговорим об устройстве вегетария по порядку.

Итак, начнем с внешнего вида. По сути, он напоминает обычную пристенную теплицу, которых немало, и они часто встречаются на садовых участках. Отличия теплицы от вегетария начинаются внутри. Благодаря особой конструкции вегетария, в сочетании с особой циркуляцией воздуха, о которой мы рассказали, ему не требуется дополнительный обогрев, когда за окном температура упадет до десяти градусов мороза, то есть ближе к весне. При такой температуре снаружи внутри вегетария температура, по задумке, должна быть около двух десятков градусов выше нуля. Соответственно, при понижении температуры на улице, внутри вегетария температура будет также понижаться.

Далее – особенная система циркуляции воздуха, позволяющая не проводить проветривание в том виде, к которому мы привыкли. Значит, как мы уже указали, вегетарий не будет терять влагу, азот и углекислый газ, необходимые для роста и развития растений, поливать же растения в вегетарии благодаря этому можно будет реже.

С этим понятно, переходим к грядкам в вегетарии. Они в данном сооружении, в отличие от теплицы, располагаются на ступенях, постепенно возвышаясь от южной стороны к северной. Грядки можно соорудить из кирпича, деревянных досок или металлических листов. Именно такое расположение грядок не позволит растениям затенять друг друга. Внешне это напоминает расположение кресел в кинотеатре, где каждый последующий ряд расположен выше, чем предыдущий, следовательно, зрители не мешают друг другу, а в вегетарии – растения (получать солнечную энергию и свет). Ко всему прочему, такая конструкция грядок в вегетарии позволяет свести к минимуму отражение лучей солнца, следовательно, и потери будут минимальными. Сами грядки лучше делать узкими, а вот проходы между ними оставлять широкими. Если выращиваете высокорослые растения, скажем, помидоры, огурцы и им подобные, то не забудьте о конструировании шпалеры. В данном случае необходимо будет предусмотреть большее расстояние между грядками, чтобы шпалера не создавала тени, тогда и сама длина вегетария должна быть больше или круче уклон.

Конечно, если на улице начнется сильное похолодание, мороз, то вегетарий не сможет поддерживать достаточное тепло, ему просто неоткуда будет взяться, поэтому в систему вентиляции вегетария нужно будет встроить обыкновенный обогреватель, либо предусмотреть возможность отопления, чтобы вегетарием можно было бы пользоваться круглый год.

О системе полива мы упомянули: воды вегетарию нужно мало. Чтобы растения в вегетарии получали достаточное количество влаги, необходимо предусмотреть возможность использования влаги почвенной и влаги воздушной. Собирать влагу поможет специально сконструированная система, которая как раз для этого и предназначена. Она представляет из себя систему труб вентиляции, о которых мы говорили выше. Они предварительно укладываются в основание и на них в дальнейшем будет уложен грунт. Трубы снабжены отверстиями в своем дне (нижней части) сделанными на расстоянии примерно 18-22 см одно от другого. Воздух, который проходит по этим трубам, будучи изначально теплым, приводит к образованию на стенках этих труб конденсата. Конденсат по отверстиям попадает в почву и впитывается затем корнями растений. Чтобы влага максимально равномерно распределялась по почве под трубами, необходимо проложить изначально слой керамзита.

Таким образом, если циркуляция теплого воздуха будет постоянной, то, как утверждает изобретатель, дополнительный полив растениям в вегетарии будет нужен в минимальной степени, и он будет представлять из себя систему капельниц. Кроме довольно весомой экономии на влаге и на времени, которое обычно тратится на полив, влага, которая образуется таким образом, еще и является весьма качественной. Вода из конденсата лишена солей, лишена извести, то есть является мягкой и, ко всему прочему, насыщенной аммиаком, который образуется от разложения органических соединений.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-12
Внутреннее устройство вегетария.

При условии использования капельного полива для дополнительного увлажнения почвы и снабжении влагой растений в вегетарии необходимо включать капельницы только в периоды, когда работает вентиляция. Эта хитрость не допустит избыточного увлажнения воздуха. Подобная система полива оказывает максимальный благотворный эффект на растительные организмы.

Так, например, при поливе традиционным способом, то есть дождеванием или поливом под корень, когда вода попадает на поверхность почвы, ее часть, обычно большая, весьма активно испаряется, что приводит порой к чрезмерному повышению влажности в теплице и одновременному водному голоданию корневой системы растений. В вегетарии же влага поступает в корни большей частью именно из глубины почвы, это стимулирует развитие корневой системы (а, следовательно, и надземной массы, плодов), не позволяет ей испаряться, а капельный полив является своего рода дополнением, подавая влагу в почву в небольшом количестве и не приводя к повышению влажности воздуха в вегетарии.

Гелиотеплица и вегетарий Иванова – в чем разница


Идея максимального использования солнечной энергии нашла широкое распространение в создании гелиотеплиц. Они бывают как бытовые, так и промышленные, площадью до 500 м2.

Их основные отличия от вегетария Иванова:

  • гелиотеплица может размещаться как на наклонной плоскости, так и на ровном участке;
  • форма ската допускается любая, главное – обеспечить хорошее светопропускание;
  • в качестве подземного аккумулятора тепла могут использоваться как воздуховоды, так и резервуар, заполненный водой, с нагревом от солнечного коллектора или просто траншея, заполненная гранитом;
  • для максимальной теплоизоляции в ночное время гелиотеплицы накрывают плотным тентом.

Гелиотеплицы широко используются в странах Северной Европы, а также в Китае для выращивания зелени, овощей, ягод и цветов. Гелиотеплицы для частного использования можно встретить на приусадебных участках, обычно в качестве пристройки к жилому дому.

На заметку! При постройке вегетария можно использовать опыт устройства гелиотеплиц и доработать их конструкцию, оснастив тентом или изменив форму ската.

Как построить солнечный вегетарий своими руками


В классическом варианте солнечный вегетарий выполняется в виде односкатной теплицы, устраиваемой на склоне – южном либо юго-восточном, расположенным под углом от 5 до 40 градусов. Склон может быть естественного происхождения или специально насыпанным. Такое необычное расположение позволяло по максимуму использовать энергию солнца, особенно в утренние и вечерние часы.

В такой теплице удается не только увеличить количество выращенного урожая овощей, но и ускорить его созревание на 10-45 дней. Ради такого урожая стоит попробовать соорудить солнечный вегетарий на своем участке, продумав и систему полива теплой водой, нагретой в емкости солнцем.

Обратите внимание! Изготовление и установка солнечного вегетария по системе А. Иванова обойдется вам несколько дороже, чем монтаж обычной теплицы. Важно заранее составить эскиз и смету работ и оценить свои возможности.

Этапы работ по установке вегетария:

  • проектирование конструкции и размещение;
  • заливка фундамента;
  • монтаж каркаса;
  • обшивка поликарбонатом или монтаж остекленных рам;
  • система вентиляции и подпочвенного обогрева;
  • закладка гряд и тропинок;
  • система капельного полива.

Проектирование конструкции вегетария


Задняя стена в вегетарии традиционно делается капитальной, с зеркальным отражающим материалом. Благодаря чему до 95% тепловой и световой энергии будет снова возвращаться к растениям – вот в чем секрет! В этом плане даже проводились исследования, что в средней полосе России при наклоне почвы вегетария солнечные лучи в зимнее время года поглощаются на 32% больше – а это, бесспорно, более солидный урожай. Эта стена может быть по совместительству глухой стеной дома, или же просто зашита досками. Она всегда северная. Утеплить ее можно обычным пенопластом – главное только хорошо защитить его от мышей. Закрывается он, в свою очередь, фольгированным утеплителем, который можно хорошо прикрепить строительным степлером.

Размеры солнечного вегетария определяются индивидуально – в зависимости от запланированного бюджета и возможностей участка для строительства.

Размещение и фундамент под солнечный вегетарий


Размещать солнечный вегетарий, созданный и проверенный еще 60 лет назад гением-изобретателем Ивановым, нужно на естественный или созданный искусственно склон от 15˚ до 35˚, скат которого обращен на юг или слегка на юго-восток. Пол в традиционном вегетарие должен быть параллельным крыше – и оба находиться под наклоном в до 15 до 35˚.

Обратите внимание! сегодня все чаще строят вегетарий Иванова с горизонтальным полом, но наклоненной крышей – и урожай все равно радует, как ни странно.

Итак, от теории перейдем к практике – площадку необходимо тщательно выровнять, и можно начинать строить фундамент. Наиболее оптимальный вариант – буронабивной или свайно-ленточной. Для этого нужно пробурить 14 ям глубиной до метра и с диаметром около 20 см. Ямы заливаем бетоном и даем ему время на застывание. К слову, сами углубления можно даже сделать обычным буром для зимней рыбалки. Только во время сверления нужно подливать немного воды – чтобы грунт сам налипал на бур. В таком случае на каждую из таких ям уйдет не более 15 минут.

В готовые ямы нужно вставить свернутый в рулон рубероид и заранее подготовленную арматуру, которую потом привариваем к металлическому каркасу вегетария.

Фундамент для вегетария своими руками: пошаговая инструкция


Фундамент вегетария выполняют по свайно-ленточной технологии.

Ленточный фундамент: устройство, разновидности применение (прочитать подробнее)

Для установки фундамента потребуется:

  • бетон марки М200-М250;
  • асбоцементные трубы Ø120-150 мм, L=2000 мм – 9 шт.;
  • арматура рифленая Ø12 мм и проволока для вязки;
  • влагостойкая фанера или доски для опалубки;
  • обрезки пластиковых труб Ø150 и Ø50 длиной не менее 30 см;
  • болгарка с отрезным кругом по металлу и камню;
  • электролобзик;
  • шуруповерт и саморезы.

Чертеж фундамента представлен на рисунке. Размеры даны для уклона 15°, при другом значении уклона их  необходимо пересчитать и составить свой эскиз.

Готовим площадку под фундамент, очищают ее от мусора, кустов. Размечаем площадку в строгом соответствии с планом с помощью рулетки, кольев и бечевки. Под сваи бурим скважины глубиной 500 мм от нулевой отметки по эскизу.

Асбестоцементные трубы устанавливаем в пробуренные отверстия, выравниваем с помощью уровня. Еще раз проверяем все расстояния в соответствии с планом. Внутрь каждой трубы вставляем по 3 арматурных прутка, втыкая их в землю. Заливаем трубы бетоном чуть выше уровня грунта. Выдерживаем 2-3 суток для первичного застывания бетона.

По периметру фундамента снимаем грунт на глубину 15-20 см и ширину 20 см. Натягиваем бечевку под углом, соответствующим углу наклона фундамента, размечаем уровень труб и срезаем их с помощью болгарки с кругом по камню. В трубах сверлим отверстия и крепим арматуру согласно рисунку. В местах пересечения пруток вяжем отожженной проволокой.

Собираем опалубку из досок или влагостойкой фанеры, с внешних сторон устанавливаем подпорки из бруска. В опалубке предусматриваем пять отверстий для вентиляционных каналов с северной стороны Ø150 и три отверстия для слива излишков влаги с южной стороны Ø50 согласно схеме.  Для них можно использовать обрезки полиэтиленовых труб. Трубы закрепляем в опалубке под углом, соответствующим углу наклона вегетария, в данном случае – 15°.  Заливаем фундамент бетоном и оставляют на просушку на 15-25 дней в зависимости от погоды.

В южной части теплицы выполняем заглубление под нужным углом с таким расчетом, чтобы от кромки ленточного фундамента до грунта было 40 см. Насыпаем привозной грунт, выравниваем и трамбуем его, выдерживая алогичное расстояние до верха ленты фундамента. При этом нужно следить за тем, чтобы отверстия были выше уровня грунта.


vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-23
Осыпка внешней насыпи.

С внешней стороны боковые стенки фундамента также засыпаем грунтом, трамбуем его и высаживаем укрепляющие растения или обкладывают дерном.

На заметку! фундамент подсобного помещения удобнее заливать одновременно с фундаментом вегетария – это позволит сделать жесткую связку. Это делают по ленточной технологии.

Вегетарий своими руками: строительство каркаса


Сам солнечный вегетарий Иванова может быть из самого разного материала – опыт строительства показывает, что со всеми функциями отлично справляются и недорогие конструкции, и особо прочный металл. Вот только дерево не всегда себя чувствует хорошо в такой экосистеме – ее влажность намного больше, чем в обычных теплицах. А так идеальна для строительства вегетария – профилированная труба с параметрами 20х20 и 40х40 см. И вот какие понадобятся для работы инструменты:

  • шуруповерт;
  • пила для металла;
  • болгарка.

Изготавливая своими руками солнечный вегетарий, каркас варить лучше и легче прямо на земле – из двух частей, 4 м и 6 м. После этого его уже можно привязать к столбам и соединять. Тут же удобно делать и стропильную систему, чтобы потом ее устанавливать по одной детали. Сваренный каркас обязательно нужно напоследок покрасить специальной краской от ржавчины – ведь климат в вегетарие будет влажный.

Каркас вегетария из металла: пошаговая инструкция


Металлический каркас выполняют из трех одинаковых узлов, каждый состоит из трех вертикальных стоек и верхней горизонтальной балки. Между собой детали соединяют сваркой, а затем закрепляют их на фундаменте.

Материалы и инструменты для установки металлического каркаса:

  • труба прямоугольного сечения 40х80х4 мм – 9 шт. по 2500 мм и 3 шт. по 5006 мм;
  • бетон марки М200;
  • оцинкованная сталь для отливов;
  • эмаль молотковая 3 в 1 по металлу;
  • сварочный аппарат;
  • болгарка с отрезным и шлифовальным кругом.

Выполняем из профильной трубы заготовки согласно эскизу. В верхней части стоек выбираем пазы для укладки балки. Соединяем детали с помощью сварочного аппарата: прихватываем точечно, проверяем на соответствие с чертежом и  проваривают шов. Зачищаем от окалины, ржавчины и загрязнений, окрашиваем молотковой эмалью в два слоя с промежуточным просушиванием.

Краска для металла: виды красителей советы по применению (прочитать подробнее)

Стойки устанавливаем в асбестоцементные трубы и заглубляют примерно на 60 см. Временно закрепляем с помощью обрезков арматуры.

Выравниваем стойки в соответствии с чертежом, проверяют по уровню и заливают бетоном марки М200 вровень с поверхностью труб. Выдерживаем бетон до полного высыхания.

Устанавливаем отливы с внешней стороны фундамента. Их выполняют из оцинкованной стали толщиной 1-1,5 мм. Форма отливов показана на иллюстрациях.

Перед установкой отливов поверхность фундамента застилаем полосами из рубероида, чтобы он прочнее держался, можно предварительно промазать бетон битумной или полимерной мастикой. Отливы крепим к стойкам с помощью саморезов по металлу.

На заметку! асбестоцементные трубы на внутренних стойках также рекомендуется обработать битумной мастикой для продления срока их службы в условиях высокой влажности.

Изготовление деревянных рам и обшивка вегетария


Рамы на вегетарий устанавливают в последнюю очередь — после окончания работ по установке внутренних систем. В качестве укрытия вегетария можно использовать как остекленные рамы, так и поликарбонат. Разница в изготовлении описанных ниже рам заключается в одном: при использовании поликарбоната не нужно выбирать в брусках пазы для укладки стекла. Поликарбонат крепят поверх рам после их установки на каркас.

Необходимые материалы и инструменты:

  • брусок сухой 50х50 мм;
  • антисептик и краска или универсальное текстурное покрытие для дерева;
  • стекло 3 мм или поликарбонат 4 мм на стены и 8 мм на потолок;
  • при использовании поликарбоната – торцевой и соединительный профиль;
  • силиконовый герметик;
  • болты М10 L 120 мм с шайбами и гайками.

Схема укладки рам на каркас теплицы приведена на иллюстрации:

  • 1 – торцевая рама;
  • 2 и 3 – боковые рамы;
  • 4 – потолочная рама;
  • 5 – соединительный брусок.

Собираем торцевую раму согласно эскизу. При использовании стекла в качестве укрывного материала, в заготовках выбираем пазы 10х14 мм.

Заготовки нарезаем в размер и соединяем на уголки саморезами или с помощью системы шип-паз.

Собираем боковые рамы по эскизу. При сборке рам нужно учесть, что они зеркально отражают друг друга. Собираем потолочные рамы – 2 шт. Для соединения потолочной и торцевой рам готовим соединительный брусок по эскизу.

Все рамы и заготовки покрываем антисептиком, а после красим. Можно использовать текстурное покрытие для древесины, оно заменяет обе эти обработки.

Какой антисептик лучше: как выбрать антисептик для древесины (прочитать подробнее)

Устанавливаем торцевую раму на фундамент поверх отлива. Выравниваем так, чтобы с обеих боковых сторон были равные расстояния. Рассверливаем в раме и трубе отверстия Ø12 для крепления болтов. Закрепляем раму на стойках.

Крепим боковые рамы. К стойкам на болты по той же технологии, что и торцевую, а к фронтальной раме на саморезы, предварительно промазав место стыка силиконовым морозостойким герметиком.

Нижние фрамуги для проветривания – по 5 шт. на каждую сторону, а также рамы для них – 2 шт. в зеркальном отображении собираемт согласно эскизу.

Устанавливают рамы на боковые отливы и закрепляют к каркасу. Фрамуги вешают на петли и оснащают запорными ручками.

Укладываем потолочные рамы на верхние балки и соединяют друг с другом согласно эскизу на саморезы, промазав стык герметиком. Соединение потолочных рам должно приходиться на среднюю балку. Соединение торцевой и потолочной рам выполняют с помощью фигурного соединительного бруска.

Изготавливаем верхнюю раму и две фрамуги для проветривания согласно эскизу и крепим их на место.

Выполняем остекление рам или обшивку поликарбонатом. При креплении поликарбоната используют специальные саморезы с термошайбой и соединительные профили.

Современный опыт строительства солнечного вегетария говорит о том, что в качестве его покрытия лучше все-таки использовать качественный сотовый поликарбонат – для стен достаточно будет 4 мм, а крышу лучше постелить листами 6 мм толщиной. Чтобы избежать потом сквозняка в вегетарии, внутри теплицы под коньком место примыкания поликарбоната к самой стене нужно заделать утеплителем для труб. Низ вегетария необходимо прошить профлистом на специальные заклепки к каркасу.

Крепить этот материал несложно, для работ используется доступный инструмент, а технологию крепления можно освоить за короткое время.

На заметку! после сборки вегетария рекомендуется еще раз пройтись по стыкам силиконовым герметиком, чтобы исключить сквозняки.

Вегетарий своими руками: устройство грядок и капельного полива


Ширину проходов в вегетарие стандартно делают 65 см. Всего наиболее удобно разбивать три грядки – и поднимать их на 60 см в высоту. Для чего изготовляются отдельные каркасы – из металлической трубы, со стенками из древесины или шифера.

Грядки в вегетарии выполняют в виде ящиков, расположенных по обеим сторонам от центрального прохода, и оснащают системой капельного полива с подогревом воды.

Необходимые материалы для строительства вегетария своими руками:

  • доска 25 мм и обрезки бруска для изготовления гряд-коробов;
  • тротуарная плитка для проходов;
  • 5 бочек емкостью 200 л, пластиковых или металлических;
  • труба водопроводная Ø20 мм;
  • краны и вентили для монтажа капельного полива.

Сколачиваем грядки-коробы согласно эскизу, оснащают их ножками-колышками. В стенках выполняют отверстия диаметром 25 см для труб капельного полива.

Выполняем разметку и разравниваем грунт в виде террас. Устанавливаем грядки-коробы так, как показано на иллюстрации. Готовим углубления под бочки для слива воды с системы.

Проходы и дорожки выкладываем тротуарной плиткой. Оставляем канавки под укладку труб для полива.

На крышу подсобного помещения устанавливаем металлические бочки (1), окрашенные в черный цвет. В одну из бочек вводим трубу подачи холодной воды (2) с поплавковым краном. Из другой на том же уровне выводим трубу контроля уровня, при переливе через нее происходит сброс воды за пределы теплицы. Бочки соединяем трубой (4) для выравнивания уровня воды. Магистральные трубы (5) выводим на высоте 10-15 см от дна бочек, чтобы избежать засоров. Для слива воды предусмотрены сливные трубы (6) и вентили (7).

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-54
Трубы для капельного полива.

В трубах, предназначенных для укладки в грядки, делаем отверстия согласно эскизу. Укладываем их по схеме. Концы труб выводим в сливные бочки.

Система слива состоит из бочек (1) емкостью 150-200 л, заглубленных в грунт в южной части вегетария. В них сливается излишек воды из системы полива, кроме того, они служат дополнительными аккумуляторами тепла. Для контроля воды и слива ее излишков предусмотрены сливные трубы (2). Магистральный трубопровод (3), подводимый к накопителю, перекрывается вентилем (4).

Полив осуществляют следующим образом:

  • вода в бочках, установленных на крыше, нагревается от солнца в течение дня;
  • закрывают краны на бочках-накопителях и открывают краны подачи с бочек-нагревателей;
  • в течение некоторого времени осуществляют полив;
  • перекрывают краны на бочках-нагревателях;
  • сливают остатки воды с системы в накопительные емкости, открыв на них краны.
На заметку! Для зимнего использования системы полива бочки-нагреватели размещают внутри подсобного помещения и оснащают ТЭНами.

Установка дверей, форточек и системы обогрева грядок


Далее уже изготавливаем и ставим дверь, делаем полку для бочек с водой и прочие мелочи. Остается только продумать систему вентиляции и полива. Хорошим аккумулятором тепла для такой теплицы будет вода в бочках, оставленная на ночь. Весь день она будет накапливать тепло, а ночью – его отдавать. Таким образом, температурные скачки между временем суток будут значительно сглажены. Но согреть вода не согреет – для этого нужна куда более серьезная система, о которой пойдет речь дальше.

Сердце солнечного вегетария – это замкнутый цикл воздухообмена и тепла. Для этого на глубину до полуметра в почву закладываются трубы – на расстоянии 60 см друг от друга. Их нижние концы выведены над землей, верхние – подведены под крышу теплицы. А на самих трубах оборудованы вытяжные вентиляторы, которые работают круглосуточно. Днем воздух охлаждается в почве, а ночью в аккумулировавшей за день тепло земле нагревают и попадают в вегетарий. Все очень просто: в жару такая вентиляция спасает растения от губительного перегрева, а холодными ночами согревает. Корни самих растений благодаря всему этому постоянно находятся в благоприятной среде, и вся влага в вегетарии сохраняется, как и углекислый газ. Поливать так много уже не нужно – влажность сохраняется высокая, листья мало испаряют воду – и плоды значительно увеличиваются в размерах.

Яркий тому пример удачный эксперимент самого автора-создателя солнечного вегетария: с двух восьмилетних растений всего на 17 квадратных метрах он собрал 216 кг лимонов! И при современных подсчетах в вегетарии продукции выходит втрое больше, чем в обычной теплице, хотя при этом себестоимость плодов получается втрое меньше. Ведь неспроста цитируют ученого Тимирязева, который был уверен, что предел плодородия определяется не сколько количеством удобрений и полива, сколько световой энергией. А потому солнечный вегетарий – самая настоящая гелиотехнология! А плодоносят растения в вегетарии почти на месяц раньше, ничем не отличаясь от тех же овощей, что выращены под открытым небом ни по вкусу, ни по наличию полезных микроэлементов. Чудо техники, да и только!

Система принудительной вентиляции вегетария


Для охлаждения воздуха внутри теплицы летом и для обогрева почвенного грунта в прохладные дни выполняется система воздушного аккумулирования тепловой энергии в грунте с эффектом принудительной вентиляции. Для этого используются тонкостенные трубы, диаметр которых равен минимум 110 мм. Их прокладывают в почве, углубляя на 30-35 см. С одной стороны концы труб выходят из-под земли, чтобы обеспечивать воздухозабор. С другой стороны трубы соединяют в общий канал, на конце которого устанавливают электровентилятор.

Обратите внимание! при включении вентилятора происходит забор теплого воздуха из пространства теплицы, который проходя по трубам под землей, нагревает грунт. При этом охлаждается, и возвращаясь обратно, снижает температуру в вегетарии. Ночью происходит обратный процесс: охлажденный воздух, проходя по трубам, нагревается и, выходя, повышает уровень температуры в теплице. Дополнительное отопление необходимо включать лишь после того, как воздух на улице промерзнет до -15 градусов.

Система воздушного обогрева почвы в солнечном вегетарии


Трубы прокладываем под грядками по направлению с севера на юг под углом, повторяющим угол наклона вегетария. Северные концы труб выводим через заранее выполненные в фундаменте отверстия в подсобное помещение, объединяем в коллекторы и выводим через вентиляторы в верхнюю часть теплицы.

Необходимые материалы:

  • трубы ПНД канализационные DN125;
  • муфта DN125$
  • отводы DN125х87° и DN125х15°;
  • тройник DN125/125х87°;
  • крестовина DN125/125/125х87°;
  • переходник DN125/150;
  • вентиляторы с реверсивным ходом;
  • тепловая пушка, газовая или электрическая.

Таблица: обустройство системы воздушного обогрева почвы.

ИллюстрацииОписание действий
vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-57
Выполняем в трубах перфорацию согласно эскизу для стока конденсата в грунт.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-58
Собираем систему воздуховодов согласно эскизу, выдерживая расстояния между элементами.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-59

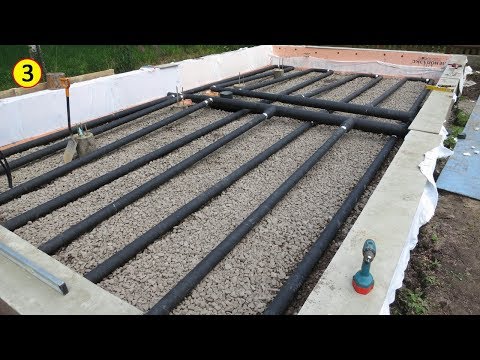

Укладываем трубы на склоне вегетария, предварительно отсыпав места укладки гравием или щебнем мелкой фракции. Северные концы труб выводим через отверстия в фундаменте в подсобное помещение. Южные закрываем сетчатой крышкой и до окончания работ накрывают полиэтиленом, чтобы избежать засорения. Поверх труб насыпаем 40 см плодородного грунта.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-60
Устанавливаем реверсивные вентиляторы по схеме. Подключаем их к системе автоматики и сети 220 В.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-61
В северных регионах с суровыми зимами рекомендуется установить дополнительный обогрев воздуха с помощью электрической или газовой тепловой пушки.

В этом случае к воздуховодам подключают каналы подачи теплого воздуха, собранные в общий коллектор и подключенные к тепловентилятору.

На заметку! при сгорании газа в тепловой пушке образуется углекислый газ и пары воды. Попадая в пространство теплицы, они улучшают микроклимат.

vegetarij-foto-video-chto-takoe-solnechnyj-vegetarij-i-kak-ego-postroit-62
Система воздушного обогрева от тепловой пушки.

Резюмируя, можно сказать, что, по своей сути, вегетарий – это та же теплица, но замкнутого типа, определенной конструкции, которая позволяет собирать максимальное количество солнечной энергии, с системой вентиляции, не позволяющей выбрасывать из теплицы во внешнюю срезу воду и необходимые растениям вещества, и с системой увлажнения почвы, которая, по сути, встроена в систему вентиляции, также позволяющей экономить воду и не способствующей переувлажнению воздуха.

Конечно, соорудить такое на своем участке под силу далеко не каждому, да и в сети интернет не утихают споры о целесообразности подобной конструкции, но проверить стоит, чтобы убедиться на собственном опыте во всех плюсах вегетария, а быть может, найти и минусы. Очень бы хотелось услышать в ваших комментариях о том, что огородники думают по этому поводу.

Видео: солнечный вегетарий своими руками

Солнечный вегетарий
Солнечный вегетарий. Гравийный аккумулятор тепла
Солнечный вегетарий, Парник из окон, Проверка зимой.

Нашли ошибку? Выделите и нажмите Ctrl + Enter

Оцените статью
Статья
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(2 голоса, в среднем: 5 из 5)

Об авторе

agronom administrator

Спасибо!

Теперь редакторы в курсе.

hozsektorХозяйственный сектор
© 2019 Материалы на сайте размещены в соответствии с Пользовательским соглашением
