Уголок металлический: фото, видео, сортамент, вес, характеристики, ГОСТы

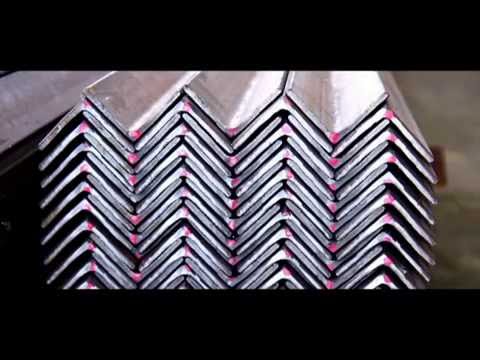

Уголок металлический являются самым востребованным продуктом металлопроката. Регламентируются эти изделия государственными стандартами – ГОСТ 8509-93 и 8510-86. Сортамент уголков включает несколько разновидностей, каждая из которых имеет свои особенности и назначение. В нормативной документации указываются все необходимые геометрические и физические параметры изделий. Это позволяет проводить соответствующие вычисления во время строительных работ.

Двутавр: сортамент, размеры, технические характеристики профилей (прочитать подробнее)

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-1
В нормативной документации, которая регламентирует металлические уголки, можно найти всю полезную информацию о них.

Разновидности стальных уголков и их особенности


Уголки из стали классифицируются по ширине сторон. По этому показателю все детали подразделяются на две разновидности: равнополочные и неравнополочные. В первом случае изделие имеет одинаковые стороны, а во втором – одна из сторон превалирует по ширине.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-2
Равнополочные стальные уголки имеют одинаковый размер сторон.

Вес стальных уголков является необходимым параметром для проведения строительных и транспортных расчетов. На этот показатель оказывают влияние многие факторы. В первую очередь масса деталей, относящихся к данной группе металлопроката, зависит от габаритов изделий. А также большое влияние на величину веса оказывает способ, который был применен при производстве этих деталей.

На заметку! Все изделия этого типа выполняются двумя методами. Первый из них предполагает прокат первичных заготовок через специальные валы, которые формируют деталь. Этот способ называют горячекатаным, так как перед началом формовки изделия разогревают до необходимой температуры. Второй метод изготовления стальных уголков – гибка. Для его реализации используется специальное профилегибочное оборудование.

Для того чтобы определить вес металлического уголка, необходимо сначала найти массу 1 метра изделия. Такое вычисление производится с использованием двух показателей: площади сечения и удельной массы. Эти значения нужно перемножить. Каждый из типоразмеров стальных деталей имеет собственную удельную массу, которая определяется разными способами. Еще один распространенный метод нахождения этого параметра – с помощью специальных таблиц, которые можно отыскать в соответствующих ГОСТах.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-3
У неравнополочных металлических уголков одна из сторон больше по размеру.

Последний способ, позволяющий быстро определить массу 1 пог. м стальной детали (например, вес уголка 75х75х6 мм) – онлайн-калькулятор. Это специальная программа, которая проводит вычисление по формуле, вписанной в ее код. Для определения необходимого значения требуется внести данные в надлежащие ячейки – и онлайн-калькулятор сам выполнит расчет.

Вес уголка: нюансы определения массы погонного метра


Перед началом строительства, независимо от его объемов, а также при заказе данных изделий возникает необходимость в определении массы партии. На сегодняшний день существует несколько способов, позволяющих рассчитать вес уголка. Масса изделия зависит от его типа и толщины сторон.

Производители, занимающиеся выпуском данной разновидности металлопроката, обязаны соблюдать требования и нормы, прописанные в соответствующих ГОСТах. Важно отметить, что в таблицах, которые можно найти в регламентирующей документации, указывается теоретическая масса 1 пог. м детали. В свою очередь, расчетный вес – это величина, которую практически невозможно получить.

Что такое швеллер: сортамент, характеристики, сферы применения (прочитать подробнее)

Для нахождения фактической массы изделия существует только один способ – взвешивание, что не совсем удобно. Наиболее распространенная разновидность изделий имеет две стороны, ширина которых составляет 50 мм. Вес уголка 50х50х4 за метр можно рассчитать самостоятельно или воспользоваться специальной программой для этого.

Стоит также понимать, что для проведения вычислений используются усредненные значения плотности металла. Для изделий, изготовленных из стали, применяется постоянное значение, которое составляет 7850 кг/м³. Однако в настоящее время существует множество марок стали, каждая из которых имеет индивидуальный показатель плотности, отличающийся от остальных. Таким образом, расчет веса партии уголков производится с использованием усредненных значений, что отражается на итоговой цифре.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-4
Массу погонного метра уголка можно посчитать самостоятельно или с помощью специальной программы.

Помимо всего прочего, стальные уголки могут иметь разный класс точности (А, Б, В). Допустимые расхождения с принятыми габаритами, указанными в ГОСТах, также оказывают влияние на расчет массы. Из этого следует такой вывод: нормативная документация содержит информацию об удельной массе, которая, как правило, не соответствует фактической. Тем не менее, на ГОСТы опираются при проведении всех необходимых вычислений. Производители также ориентируются на данную документацию.

Самостоятельный расчет часто необходим при монтаже различных ограждений и каркасных конструкций своими руками. В этом случае особое место отводят изделию, которое имеет следующие геометрические показатели: 50, 50, 5. Вес уголка такого типа рекомендуется искать с помощью таблиц, которые указываются в нормативной документации.

На заметку! Производство стальных уголков учитывает процент брака, который в любом случае образуется в процессе изготовления. Недобросовестные производители специально снижают толщину стенки, делая изделие более восприимчивым к нагрузке. В случае приобретения некачественной продукции и при проведении ее расчета конечная цифра будет сильно отличаться от фактической массы изделия. Особенно это касается расчетов больших партий.

Как самостоятельно определить вес уголка 50 мм и других разновидностей изделия?


Точный вес стального изделия такого типа можно определить только при взвешивании. Однако такой метод не всегда удобен. Для нахождения расчетной массы партии уголков необходимо сначала вычислить вес 1 метра. Проще всего воспользоваться специальными таблицами, которые содержат данные обо всех типоразмерах стальной продукции данного типа. В первую очередь нужно измерить ширину сторон (полок). А также необходимо определить толщину этих же сторон.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-5
Чтобы определить точную массу партии уголков необходимо сначала посчитать вес 1 метра.

Воспользовавшись вышеперечисленными данными, можно без труда найти по таблице интересующий вас типоразмер и посмотреть массу 1 пог. м изделия (например, вес уголка 50х50 мм). Затем требуется разделить полученную теоретическую массу на плотность стали, усредненное значение которой составляет 7850 кг/м³. Следующее действие – умножение полученного результата на плотность марки стали.

В случае необходимости можно провести самостоятельный расчет полностью. Однако такое вычисление может оказаться неточным, так как оно не учитывает радиусов закругления между сторонами. Процесс самостоятельного расчета веса уголка 63 мм (или любого другого) состоит из нескольких этапов.

В первую очередь необходимо определить площадь сечения детали. Чтобы это сделать, потребуется измерить длину одной стороны (полки) и умножить полученную цифру на толщину. Далее из протяженности второй стороны нужно вычесть толщину изделия, после чего полученное число умножается на толщину. Так определяется площадь сечения одной и второй сторон.

После вычисления площади сторон нужно сложить эти два показателя. В результате получается общая теоретическая площадь сечения стального уголка. Остается только умножить данное значение на плотность и 1 м. Таким образом определяется теоретический вес 1 м стальной детали.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-6
Определить вес уголка можно самостоятельно, но вычисление может оказаться неточным.

Расчет веса уголка: таблицы государственных стандартов


Табличный способ определения массы 1 м стальной детали является самым популярным. Это объясняется тем, что в данных схемах содержатся готовые данные, которые были рассчитаны специально для удобства использования значений. Подобные таблицы без труда можно найти в интернете. Они входят в состав нормативной документации (ГОСТов).

На заметку! Для каждой разновидности стального металлопроката существует отдельный стандарт.

Такие таблицы используются тогда, когда нужно быстро определить массу небольшой или крупной партии уголков. Для того чтобы найти общий вес, необходимо взять значение, которое соответствует массе 1 пог. м стальной детали, и умножить эту цифру на общий метраж. Таким образом, решающую роль играет вес 1 метра уголка. Таблица позволяет без траты времени и сил найти это теоретическое значение. Подобные схемы позволяют осуществить обратный расчет. Например, если человеку известна масса партии стальных уголков, то с помощью этих данных можно определить общую протяженность всех изделий.

Таблица веса 1 пог. м стальных уголков с разными типоразмерами:

Габариты, ммУдельная масса 1 пог. м (кг)
40х40х31,846
50х50х64,467
63х63х43,896
70х70х77,392
75х75х77,964
100х100х1015,1
40х40х42,419
50х50х53,769
70х70х88,373
50х50х32,324
40х40х52,976
70х70х55,382
50х50х75,150
75х75х910,07
63х63х54,814
100х100х710,76
63х63х65,717
100х100х1217,9

ГОСТы содержат таблицы, в которых указывается больше данных. Это увеличивает точность расчета. Например, в нормативной документации можно найти удельный вес различных сортов стали.

Использование онлайн-калькулятора для расчета веса


Специальный онлайн-калькулятор запрограммирован на нахождение веса одного изделия. После получения нужного значения возникает возможность проведения дальнейших вычислений. Онлайн-калькулятор можно найти в интернете, воспользовавшись поисковой строкой браузера. Этот метод позволяет быстро и с высокой точностью рассчитать необходимый вес уголков 50х50х4 мм и других популярных разновидностей металлопроката.

Для того чтобы выполнить вычисление, потребуется ввести в соответствующие ячейки габариты детали. Необходимо знать протяженность изделия, а также толщину полок, ширину уголка и его высоту. Для максимальной точности рекомендуется указать марку стали, из которой выполнена деталь.

Данная программа производит автоматический расчет по специальной формуле. Это уравнение имеет следующий вид: m = ρ * S * (A + B — S) * L, где: ρ – показатель плотности стали; S – толщина стенки; A и B – размеры полок; L – протяженность изделия.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-7
Благодаря онлайн-калькулятору возможно посчитать вес одного изделия.
На заметку! Важно запомнить, что вес уголка 75, 50 мм (или любого другого) – это величина, которая в первую очередь является справочной. Таким образом, онлайн-калькулятор вначале производит синхронизацию с таблицами, расположенными в государственных стандартах, а уже потом рассчитывает нужный параметр по формуле.

В большинстве случаев вбиваемые данные можно без труда найти в специальных таблицах. Чаще всего рассчитывается масса изделий, которые пользуются большой популярностью из-за множества вариантов применения. Если калькулятор не найдет нужной детали в таблице, то тогда необходимо произвести расчет по формуле.

Как рассчитать вес 1 метра уголка 100х100х7 мм: инструкция


Уголки выполняются в соответствии с требованиями ГОСТов. В процессе их производства учитываются возможные отклонения, которые также прописаны в соответствующей нормативной документации. Для расчета уголка, имеющего габариты 100х100х7 мм, проще всего обратиться к специальной таблице. В ГОСТе, регламентирующем равнополочные изделия, масса 1 м данного изделия составляет 10,79 кг.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-8
Проще всего для расчета веса уголка 100х100х7 мм обратиться к таблице.

Важно запомнить, что для правильного расчета массы необходимо точно определить толщину стенок изделия, иначе итоговое значение будет неправильным. Детали с такими габаритами могут иметь различную толщину. Например, вес уголка 100х100х8 мм будет больше, чем аналогичный показатель изделия, толщина которого составляет 7 мм.

Характеристики швеллера:  вес швеллера, таблица размеров, стоимость профилей (прочитать подробнее)

Существуют таблицы, которые содержат информацию не только о теоретической массе 1 пог. м изделий, но и о том, сколько метров содержится в 1 тонне стали. Вычисления в таких таблицах производятся с учетов норм государственных стандартов. Документ, регламентирующий равносторонние изделия из стали, – ГОСТ 8509-93.

Большой популярностью пользуется стальной металлопрокат, ширина полок которого составляет 100 мм, а толщина – 8 мм. Вес 1 метра уголка 100х100х8 составляет 12,25 кг.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-9
Для того чтобы правильно определить массу нужно знать толщину стенок уголка.

Неравнополочные изделия также имеют соответствующую стандартную документацию, которая содержит таблицы со всеми необходимыми данными. Для большей точности можно определить массу самостоятельно, воспользовавшись соответствующей формулой. Уравнение в этом случае выглядит следующим образом: ру = [(A + B — t) * t + (1 — π/4) * ( r² внутренний – 2 * r² внешний)] * ρ, где: t – показатель толщины стороны; А — ширина полки (большой); B — ширина полки (маленькой); ρ — плотность стали; r внутренний – радиус внутреннего закругления сторон; r внешний – радиус внешнего закругления.

При использовании формулы рекомендуется несколько раз проверить точность расчетов. Это связано с тем, что при самостоятельном вычислении нередко допускаются ошибки в числах.

Расчет веса уголка 75х75х5 (за метр): быстрые методы определения


Стандартные размеры этих изделий прописаны в ГОСТе, однако изготовление идеальной продукции, в соответствии с данными нормативами, – довольно сложный процесс. Как правило, готовые изделия имеют определенные погрешности. Важно, чтобы отклонение от идеального размера было в пределах, указанных в государственных стандартах.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-10
С помощью таблицы можно легко и быстро определить массу 1 м уголка 75х75х5 мм.

Вес 1 метра уголка 75х75х5 мм – теоретическая величина, для определения которой существует несколько способов. Самый простой из них – табличный. Кроме этого, быстрое нахождение нужного значения производится с помощью онлайн-калькулятора. Вес 1 м уголка, имеющего такие типоразмеры, составляет 5,8 кг. В случае необходимости можно выполнить самостоятельное вычисление этого показателя. Теоретическая масса рассчитывается посредством специальной формулы.

На заметку! Для равносторонних изделий используются уравнения, которые не подходят для определения 1 м массы неравносторонних деталей.

С помощью вышеперечисленных методов можно узнать массу изделий такой же ширины, но имеющих другие показатели толщины, например, стальных уголков 75х75х6. Вес 1 метра данных деталей составляет 6,89 кг.

Вычисление веса 1 метра уголка 63х63х5 мм: рекомендации


Равнополочные стальные изделия, имеющие такие габариты, применяются для монтажа разнообразных инженерных и строительных элементов. Стоит отметить, что длина подобных деталей по ГОСТу варьирует в пределах от 4 до 12 м. Для расчета теоретической массы изделия проще всего воспользоваться таблицей.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-11
Вес изделия 63х63х5 мм за 1 м равен 4,81 кг, благодаря этим данным можно легко посчитать массу партии.

Вес уголка 63х63х5 (за метр) составляет 4,81 кг. Зная эту цифру, не составит труда определить массу партии. Уголки такого размера применяются как самостоятельные строительные элементы или в качестве дополнительных усилителей для разных конструкций. Многие используют данные изделия для возведения ограждений на частных участках.

Массу уголка, имеющего подобные размеры, следует знать. Этот показатель позволяет рассчитать транспортные затраты, а также определить количество деталей, необходимых для строительства той или иной конструкции. Как правило, фактический вес изделий такого типа отличается от удельного приблизительно на 5%. Это связано с тем, что в соответствии с ГОСТом допуск по ширине для уголка 63х63х5 мм может достигать 1,5 мм. Вес уголка 63х63х5 мм рассчитывается очень быстро, если использовать специальную документацию.

Расчетный вес уголка 50х50х5 за метр по государственному стандарту


Помимо стандартных данных, к которым относится удельная масса 1 м изделия, для проведения расчетов используются и другие показатели. Уголок, стороны которого имеют ширину 50 мм, является наиболее популярным изделием на сегодняшний день. Такие габариты способствуют высокой универсальности данной детали.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-12
Массу партии стальных уголков 50х50х5 мм можно быстро посчитать с помощью данных ГОСТа.

Для того чтобы рассчитать вес 1 метра уголка 50х50х5 мм, нужно ознакомиться с ГОСТом, который регламентирует эту разновидность металлопроката. Как и все вышеперечисленные изделия, данный уголок относится к категории равносторонних (или равнополочных). Он используется при монтаже ограждений, а также распространен на мебельных производствах. Употребление таких изделий позволяет выполнить идеально ровный угол, что является большим плюсом при сборке шкафов и других предметов мебели.

Максимальная толщина данной детали составляет всего 5 мм. Однако это изделие отличается неплохими прочностными характеристиками, что позволяет использовать их в инженерных сооружениях различной степени сложности. Вес уголка 50х50х5 мм составляет 3,769 кг (1 м).

На заметку! В тонне содержится 265,25 м стальных изделий, имеющих подобные габариты. Зная это значение, можно без труда рассчитать их количество, а также вычислить общую массу партии.
ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-13
Вес металлического уголка за один метр 50х50х5 мм равен 3,769 кг.

Длина таких деталей может быть разной. Диапазон протяженности располагается в пределах от 4 до 12 м. Это стандартные показатели, которые можно сопоставить практически с любой разновидностью равностороннего металлопроката.

Государственные документы используются не только для определения веса 1 метра уголка 50х50х5. ГОСТ содержит все необходимые данные, включая возможные отклонения от норм. К этим сведениям относят класс точности, а также марки стали, существующие и утвержденные в рамках современной промышленности.

Уголки, стороны которых имеют ширину 50 мм, могут располагать другой толщиной. Например, популярностью пользуются изделия, у которых данный показатель составляет 4 мм. Вес 1 метра уголка 50х50х4 мм – 3,05 кг.

Как определить вес уголка 40х40х4 (за метр) самостоятельно?


Теоретическая масса изделий, полки которых имеют ширину 40 мм, определяется аналогичными способами. Для нахождения этого значения необходимо обратиться к таблице, содержащей в себе данные о габаритах изделий, и выбрать нужный вариант уголка. Такая схема содержит номинальные значения массы.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-14
Вес 1 м стального уголка 40х40х4 мм указанный в ГОСТе составляет 2,42 кг.

Вес 1 метра уголка 40х40х4 мм, в соответствии с таблицами, расположенными в ГОСТе, составляет 2,42 кг. Специалисты рекомендуют проверять толщину изделий перед началом расчетов. Это связано с тем, что в настоящее время существует несколько модификаций уголков таких габаритов, которые имеют различную толщину полок. Визуально очень просто перепутать деталь толщиной 4 мм и, например, 3 мм.

Уголок, толщина стенок которого насчитывает 3 мм, имеет вес 1,85 кг за 1 м. Наиболее распространенная длина такой детали – 6 м. Стоит отметить, что по просьбе заказчика протяженность может выходить за стандартные рамки, составляющие 4-12 м. Для расчета веса уголка 40х40х4 мм с помощью онлайн-калькулятора необходимо уточнить марку стали.

Эксплуатационная сфера деталей, имеющих подобные размеры, достаточно широка. Они применяются в хозяйственной и строительной областях. Такие уголки используются для организации распорок, а также при сборке легковесных каркасных конструкций. Некоторые разновидности креплений также не обходятся без применения стальных деталей с полками 40 мм. В 1 т насчитывается 413,22 м сорокамиллиметровых изделий.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-15
Чтобы точно рассчитать вес уголка 40х40х4 мм необходимо знать марку стали.

Стальные уголки являются незаменимым стройматериалом, который употребляется для монтажа каркасных сооружений. Детали, имеющие небольшую массу, активно эксплуатируются в мебельной промышленности, а также применяются в хозяйственных целях. Расчет массы стальных изделий – необходимое мероприятие, которое позволяет определить условия транспортировки и строительные нюансы. Для вычисления веса можно воспользоваться табличным способом, онлайн-калькулятором или же выполнить все действия самостоятельно, применив специальные формулы.

Как определить вес равнополочного уголка


Многих людей интересует вопрос о том, как определить массу равносторонних и неравносторонних уголков. Данный параметр необходим во время планирования количества материала (перед началом строительства), а также с помощью него производятся и другие расчеты. Зная вес металлопроката, можно определить нагрузку, которая будет оказываться на будущую конструкцию. В любом случае вес погонного метра уголка является необходимой характеристикой.

На сегодняшний день существует несколько методов, позволяющих вычислить этот параметр. Самым простым из них является табличный способ. В нормативной документации, регламентирующей равнополочные и неравнополочные изделия, можно без труда найти нужную таблицу. В ней содержатся не только размерные данные, но и физические характеристики, к которым относят вес 1 метра уголка.

Однако табличный метод имеет некоторые недостатки. Не всегда есть возможность найти соответствующую документацию в интернете. Помимо этого, необходимо знать, что некоторые таблицы содержат округленные значения, использование которых повлечет за собой появление погрешности.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-50
Зная вес металлопроката, можно определить нагрузку, которая будет оказываться на будущую конструкцию.
На заметку! Безусловно, при подсчете веса одного изделия или небольших партий уголков такая погрешность не будет фатальной. Если же количество изделий большое, то тогда рекомендуется вычислить их вес самостоятельно.

Для определения веса 1 метра уголка можно воспользоваться ручным способом вычисления. Этот метод предполагает нахождение площади сечения детали. Чтобы определить это значение, нужно измерить длину одной стороны (полки). После этого необходимо выполнить умножение длины на толщину полки. Далее нужно измерить длину второй стороны и вычесть из нее толщину. Полученная цифра умножается на показатель толщины. Оба значения (для 1 и 2 полки) складываются между собой для нахождения площади сечения уголка.

На последнем этапе потребуется умножить показатель площади на плотность и на 1 м. Плотность можно посмотреть в таблице. Таким образом, в результате простого вычисления можно получить вес 1 м детали.

Кроме этого, существуют специальные онлайн-калькуляторы, которые позволяют быстро и точно рассчитать массу изделия, а также вычислить другие значения. Все, что для этого нужно, – вписать начальные данные в соответствующие им столбцы. Такую программу можно найти в интернете на профильных сайтах. После определения веса метра уголка появляется возможность проведения дальнейших расчетов.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-51
Для определения веса 1 метра уголка можно воспользоваться ручным способом вычисления.

Для чего нужны ГОСТы равнополочных уголков и других разновидностей продукции


Стандартизация металлопрокатной продукции позволяет контролировать ее качество и размерные характеристики. ГОСТ способствует определению необходимых геометрических показателей, которые являются очень важной составляющей строительных расчетов. Например, сортамент равнополочных уголков (ГОСТ 8509-93) включает в себя полный перечень габаритов и технических характеристик данных изделий. Остановимся более подробно на функциях, которые выполняют ГОСТы.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-16
Металлические уголки выпускаются в широком размерном диапазоне.

Контроль качества. При отклонении от определенных стандартов может возникнуть проблема, связанная с изменением эксплуатационных характеристик. Поэтому первой и самой главной задачей государственной стандартизации является контроль за качеством, что предполагает фиксирование параметров данных деталей.

На заметку! Весь сортамент металлических уголков выполняется с учетом ГОСТов и предельно допустимых отклонений, прописанных в них.

Упрощение обозначений. Металлические детали такого типа выпускаются в широком размерном диапазоне. Без нормативной документации всю информацию о качественных характеристиках пришлось бы указывать в маркировке изделий.

Быстрый поиск нужной детали. Таблицы сортамента равнополочных уголков и других разновидностей данных изделий указываются в ГОСТах и позволяют быстро найти нужный элемент. Классификация по основным параметрам значительно упрощает нахождение уголков, знакомит с их свойствами.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-17
Весь сортамент металлических уголков выполняется с учетом соответствующих ГОСТов.

Стоит отметить, что данная документация содержит в себе более 10 различных характеристик, упорядоченных в таблицах, имеющих соответствующие обозначения. В свою очередь, для того чтобы отыскать применяемую маркировку, используется специальный чертеж. Схема поперечного сечения также упрощает поиск необходимых характеристик.

Основные характеристики уголков: ГОСТы и параметры, указанные в них


В нормативной документации, которая регламентирует стальные уголки, можно найти всю полезную информацию о них. Воспользовавшись соответствующим ГОСТом, не составит труда провести расчет материала, необходимый при строительстве каркасных конструкций разной степени сложности. Рассмотрим основные характеристики, которые можно найти в нормативных документах или рассчитать с помощью них.

Для проведения строительных расчетов потребуется вычисление массы уголков. Расчет веса одного погонного метра позволяет определить коэффициент нагрузки, воздействующей на конструкцию. Этот показатель зависит от разновидности изделия и его габаритов. Размер уголков – важный параметр, так как он определяет эксплуатационную принадлежность данных изделий. Длина, ширина, а также толщина стенки – все эти данные учитываются при строительстве. Также необходимо брать во внимание форму изделий.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-18
Изменение показателя толщины оказывает влияние на эксплуатационные характеристики уголка.

Еще один параметр, на который стоит обратить внимание, – площадь поперечного сечения. Данный показатель способствует определению коэффициента нагрузки. ГОСТ на уголки содержит специальные таблицы, которые упрощают поиск необходимой информации.



Специалисты рекомендуют обратить внимание на радиус закругления металлического изделия. Как правило, данные сведения содержатся в чертежах. Эта величина не является контролируемой, однако она необходима для проведения калибровки деталей.

Все стальные уголки подразделяются по форме полок на две разновидности: равнополочные и неравнополочные. В таблицах, которые соответствуют стандартам, располагается информация о толщине уголков. ГОСТ 8509-93, сортамент которого регламентирует равнополочные изделия, а также документ 8510-93 (содержит информацию о неравнополочных уголках) можно без труда найти в интернете.

Стоит отметить, что изменение показателя толщины оказывает влияние на эксплуатационные характеристики деталей. В данном случае прослеживается определенная закономерность. Чем выше толщина полок, тем прочнее сами уголки, а значит, выше их резистентность к нагрузкам.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-19
Воспользовавшись соответствующим ГОСТом, не составит труда провести расчет материала, необходимый при строительстве каркасных конструкций.

Разновидности стальных уголков: ГОСТ 8509-93, 8510-93, 19771-93 и 19772-93


Форма сечения определяет разновидность стального металлопроката такого типа. Уголки могут быть горячекатаными и гнутыми (в зависимости от метода изготовления). По форме полок выделяют два типа изделий: равнополочные и неравнополочные. Полка – одна из сторон стальной детали. Она может иметь различную ширину, что отражается на прочности и выносливости детали.

На заметку! Равнополочные изделия имеют две одинаковые по длине стороны. Соответственно, у неравнополочных деталей стороны характеризуются разными величинами. Такие изделия имеют ограниченный сортамент и довольно часто производятся под заказ.

Ширина стороны уголка из стали может быть разной. Данный показатель колеблется в пределах от 20 до 200 мм. В свою очередь, толщина не превышает 16 мм. Масса изделия исчисляется в килограммах на метр (кг/м). Длина подобных деталей варьирует в пределах от 6 до 12 м (стандартные). Размеры уголков необходимы для вычисления количества деталей.

Еще один параметр, по которому дифференцируются эти изделия, – класс точности. В зависимости от этого критерия можно выделить два типа стальных уголков. К группе A причисляются детали, которые имеют наивысшую точность. Менее точные уголки относят к классу B.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-29
Уголки могут быть горячекатаными и гнутыми, в зависимости от метода изготовления.

Нормативную документацию, регламентирующую все разновидности стальных уголков, можно без труда отыскать в интернете.

Различные типы данных изделий регламентируют ГОСТы:

  • 8509-93 – горячекатаные равнополочные;
  • 8510-93 – горячекатаные неравнополочные;
  • 19771-93 – гнутые равнополочные;
  • 19772-93 – гнутые неравнополочные.

Вышеперечисленные стандарты позволяют контролировать все типы отечественных профильных уголков из стали. Воспользовавшись подобной документацией, можно без труда определить геометрические и физические характеристики стандартных изделий металлопроката. В ГОСТе также указываются допустимые отклонения от традиционных цифр.

Кроме дифференциации по размеру, все стальные уголки классифицируют по назначению. Эксплуатационная принадлежность данных изделий может быть разной. Из них формируются каркасные конструкции, а также они применяются в автомобилестроении, мебельной промышленности и т. д. Состав стального уголка различается в зависимости от того, какой сплав был использован для его изготовления, что также определяет тип изделия.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-21
Неравнополочные уголки используются для изготовления и монтажа каркасов зданий, упрочнения несущих конструкций, изготовления опор.

Полный сортамент уголков: виды по назначению и марке стали


Каждая разновидность уголка имеет свое эксплуатационное предназначение. Для любого из типов изделия существует отдельный ГОСТ, который содержит информацию о производственном процессе, а также о технических и физических характеристиках продукта.

В нормативных документах также можно найти следующую информацию:

  • о марке стали;
  • о требованиях к изделию;
  • о сфере применения.

Горячекатаные и гнутые уголки из стали, как уже говорилось выше, могут быть равнополочными (ГОСТ уголка – 8509-93) и неравнополочными (8510-93). Абсолютно вся продукция этого типа, регламентируемая различными ГОСТами, производится по действующим стандартам и подразделяется на виды по назначению. Рассмотрим, какие разновидности уголков существуют в зависимости от эксплуатационной принадлежности.

Строительные уголки. Изделия этого типа применяются в строительстве для возведения различных конструкций из стали. Они соответствуют особенностям монтажа, который чаще всего производится с использованием сварочного оборудования. ГОСТ стального уголка строительного – 27772-2015.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-22
Уголки повышенной прочности изготавливаются из низколегированной стали.

Уголки повышенной прочности. Данные изделия изготавливаются по особым технологиям. В качестве производственного материала в этом случае выступает низколегированная сталь (или нелегированная высокого качества). Соединение отдельных деталей выполняется с помощью сварки, заклепок, а также болтов. Нормативный документ, регламентирующий данные изделия, имеет следующий номер –19281-2014.

На заметку! Уголки, которые обладают повышенной прочностью, применяются для монтажа стальных конструкций (чаще всего несущих).

Стандартные (горячекатаная группа) изделия. Для их производства употребляется углеродистая сталь. Этот материал обладает стандартными техническими характеристиками. ГОСТ металлических уголков специального назначения – 535-2005.

Судостроительная продукция. Используется при сооружении корабельных конструкций. Выполняются уголки из сплавов стали, обладающих чаще всего отличными техническими характеристиками и, соответственно, более высоким качеством. Данные изделия регламентируются нормативным документом ГОСТ 5521-93.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-23
Строительные уголки применяются для возведения различных конструкций из стали.

Уголки для мостов. Применяются при возведении переходных сооружений. Для их производства принято использовать низколегированные стальные сплавы. Стоит отметить, что изделия такого типа обладают высокой устойчивостью к неблагоприятным погодным условиям. Это позволяет употреблять их при строительстве мостов в северных регионах. Данные элементы регламентирует ГОСТ 6713-91. Они имеют специальную маркировку и обозначение. Уголки для мостов отличаются высоким коэффициентом прочности.

Отдельно стоит упомянуть об изделиях, которые эксплуатируются в наиболее неблагоприятных погодных условиях (например, при строительстве сооружений в Арктике). Они отличаются высокой прочностью и способны выдерживать сильное давление. Еще одна разновидность уголков из стали – легированные. Данные детали применяются при строительстве пешеходных мостов. Они отлично переносят экстремальные условия.

Перечень сортамента стали, которая используется для изготовления уголков, не заканчивается сплавами, регламентируемыми нормативными документами. Многие производители занимаются выпуском нестандартных изделий, опираясь на индивидуальные заказы покупателей. Таким образом, ассортимент стальных уголков невероятно широк.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-25
Каждая разновидность и размер уголка имеет свое эксплуатационное предназначение.

Показатель точности уголков: ГОСТ 8509-93, 8510-93 и другие


Еще один параметр, по которому классифицируются стальные уголки, – точность. Это показатель, определяющий количество отклонений от фиксированной нормы.

В зависимости от данного критерия можно выделить две основные группы изделий из стали:

  • обычной точности (B);
  • повышенной точности (A).
На заметку! При монтаже сооружений промышленного типа, как правило, используют уголки, которые относятся к первому классу. В свою очередь, изделия, причисляемые к группе A, применяются в тех случаях, когда необходимо обеспечить максимальную надежность. Это объясняется довольно просто: они отличаются повышенными прочностными характеристиками.

Размеры стальных уголков класса B могут иметь отклонения, которые указываются в ГОСТе. Для данной разновидности изделий существуют следующие допустимые расхождения:

  • 1,5 мм при ширине сторон 90 мм;
ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-27
Для уголков 50х50х5 допускаются погрешности по толщине в пределах от 0,3 до 0,5 мм.
  • не более 1 мм при ширине сторон 45 мм;
  • не более 3 мм у уголков размером 250 мм;
  • 2 мм при ширине сторон 150 мм.

Отдельно нужно сказать о деталях, которые имеют габариты 50х50х5. ГОСТ уголков такого типа учитывает их допустимые погрешности по толщине в пределах от 0,3 до 0,5 мм. Подобные изделия пользуются популярностью и применяются повсеместно.

Кривизна готовых элементов также может иметь приемлемое отклонение, которое составляет 0,45 мм (по всей длине). Расхождения, указанные в нормативной документации, должны безоговорочно соблюдаться производителями данной разновидности металлопроката.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-28
Важный параметр по которому классифицируются стальные уголки – точность.

Сортамент равнополочных уголков: виды и характеристики


Равнополочные детали подразделяются на несколько разновидностей. Это объясняется отличиями производственного процесса, а также учитывается, какой материал был взят для изготовления уголков. Равнополочные изделия контролируются двумя основными документами. Первым из них является ГОСТ 8509-93, который регламентирует детали, выполненные с применением горячей прокатки. Второй документ – ГОСТ 19771-93, он содержит всю необходимую информацию об уголках, полученных методом гибки.

Как уже было сказано выше, равнополочный металлопрокат называется так, потому что имеет равнозначные по размерам стороны. Изделия, выполненные способом горячей прокатки, пользуются большой популярностью. Производственный процесс в этом случае подразделяется на несколько основных этапов. До появления современной стандартизации эти изделия регламентировал ГОСТ 8509-86.

В первую очередь заготовка подвергается разогреву. Это необходимо для того, чтобы добиться возможности проведения формовки изделия. Раскаленный металл в лучшей степени поддается обработке. На следующем этапе разогретую металлическую заготовку пропускают через специальные валы, которые оказывают на нее необходимое давление. В результате получается уголок с нужными габаритами.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-30
Равнополочные уголки называются так, потому что имеют равнозначные по размерам стороны.

Таким образом формируется деталь угловая равнополочная. Сталь для производства подобных изделий может иметь различный состав. От этого зависит, какими характеристиками будет обладать будущее изделие.

Производство гнутых уголков из стали с равными сторонами имеет свои особенности. Для выполнения подобной разновидности металлопроката необходимо вначале подготовить металлический лист соответствующей толщины. Далее листы подвергаются обработке на станках. Гибка позволяет получить довольно прочные детали, однако по этому показателю они все же уступают горячекатаным аналогам.

Изделия, полученные с помощью гибки, имеют следующие преимущества:

  • высокую точность;
  • небольшую массу;
  • разнообразие размеров.
ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-33
Производство гнутых уголков из стали с равными сторонами имеет свои особенности.
На заметку! Важно отметить, что ассортимент данной продукции включает в себя детали, изготовленные из жароустойчивых, углеродистых, легированных, а также высоколегированных сплавов стали. ГОСТы равнополочных угловых деталей позволяют контролировать их производство и способствуют соблюдению необходимых требований, которые являются залогом безопасного строительства.

Горячекатаные стальные равнополочные уголки: ГОСТ 8509-93


Данные изделия выполняются методом прокатки. Отличительная особенность этого процесса заключается в том, что он выполняется беспрерывно. Это позволяет значительно увеличить производительность. Прокатка имеет и один существенный недостаток –сложность при перенастройке оборудования. Таким образом, для того чтобы выпустить уголок другого типа, понадобится довольно много времени. Такие детали регламентирует ГОСТ 8509-93. В СССР они контролировались другим нормативным документом – ГОСТ 8509-72.

Особенности оборудования, которое используется для горячей прокатки стали, позволяют выполнять изделия, не имеющие ограничения в длине. В этом случае важную роль играют габариты цеха, в котором производится работа, так как именно от них зависит, какую протяженность сможет иметь стальной горячекатаный равнополочный уголок. Безусловно, в нормативной документации указываются определенные стандарты (от 6 до 12 м). Однако при поступлении индивидуального заказа производитель может выполнить изделие, которое будет отличаться от традиционных аналогов.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-34
Горячекатаные стальные уголки изготавливаются методом прокатки.

Перед началом формовки производится разогрев металлопроката до нужной температуры. Благодаря этому возникает возможность производства изделий, имеющих более толстые стенки. Сегодня можно встретить уголки, толщина которых превышает 16 мм. Они обладают высокой прочностью и используются для сборки самых разных конструкций.

По ГОСТу горячекатаные уголки не должны быть кривыми. Показатель кривизны не может превышать 0,4% от всей протяженности равносторонней детали. В противном случае изделие считается браком.

Особенность изготовления стальных изделий такого типа отражается на их внешнем виде, который не является презентабельным. А также стоит отметить, что при горячей прокатке происходят изменения в самой структуре стали, что делает ее более прочной, но в то же время она становится предрасположенной к возникновению трещин. Исходя из вышесказанного, данные изделия используются в строительстве каркасных конструкций, выполняющих роль опоры.

Гнутые равнополочные уголки: сортамент, их характеристики


Нормативную документацию, в которой указываются стандарты данного вида металлопроката, а также допустимые отклонения от них, можно без труда отыскать в интернете. Равносторонние изделия, изготавливаемые методом гибки, регламентирует ГОСТ 19771-93.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-36
Гнутые уголки, за счет привлекательного внешнего вида, являются очень популярными при организации обшивки несущих конструкций.

Сгибание стальных заготовок производится методом применения высокого давления, посредством чего происходит формовка на стандартных станках. Важно запомнить, что данный процесс совершается при обычной температуре, то есть исключается предварительный разогрев детали.

Нормативная документация позволяет определить стандартные габариты таких изделий, а также узнать их физические характеристики, такие как вес равнополочных уголков и коэффициент прочности. Как и в предыдущем случае, тип производства оказывает влияние на технико-физические свойства изделий.

На заметку! Недостатком гибки является невысокая производительность. Окончательная протяженность металлопроката в этом случае получается ниже (приблизительно в 6 раз).

Помимо этого, гибка затрудняет получение металлических уголков с большой толщиной стенок. Во время сгибания на сталь оказывается высокое давление. В результате в точке изгиба происходит растягивание стали, что отражается на прочностных характеристиках изделия. Зона, соответствующая изгибу, является слабым местом изделия.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-37
Сфера применения гнутых равносторонних уголков довольно обширна.

Сортамент стальных уголков (ГОСТ 8509-93) более разнообразный, так как данные детали, в отличие от гнутых, не имеют ограничений по длине. Несмотря на все свои недостатки, данная продукция пользуется спросом. Гнутые равносторонние детали характеризуются такими преимуществами:

  • универсальностью;
  • компактностью оборудования для производства;
  • презентабельным внешним видом.

Эксплуатационная сфера гнутых равносторонних деталей довольно обширна. За счет привлекательного внешнего вида они являются очень популярными при организации обшивки несущих конструкций. А также их используют на производственных предприятиях, выпускающих бытовую технику и осветительное оборудование. Такие уголки незаменимы в том случае, когда необходимы детали небольшой длины.

Сортамент неравнополочных уголков (ГОСТ 8510-93) горячекатаных


Форма данных изделий напоминает букву «Г». Они представляют собой сплошной металлический профиль, который производится методом прокатки. Для изготовления подобных изделий применяются две разновидности стали: низколегированная и углеродистая. В первом случае изделия имеют повышенную прочность, что отражается на их эксплуатационном назначении.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-39
Неравнополочные металлические уголки применяют в строительстве арочных конструкций и для укрепления стен.

Такая разновидность металлопроката используется при возведении каркасных сооружений, которые имеют изгиб. В качестве примера можно привести арочные конструкции. Сортамент неравнополочных уголков, изготавливаемых методом прокатки, имеет определенные ограничения по длине. Стандартные показатели протяженности располагаются в диапазоне от 4 до 12 м.

Отклонение по длине, согласно ГОСТу, не должно быть больше 30 мм, если протяженность изделий составляет 4 м. При длине уголков от 4 до 6 м – не более 50 мм. Если протяженность изделий превышает 6 м, то тогда отклонение допускается не более чем на 60 мм.

От угловых равнополочных стальных (ГОСТ 8509-93) элементов данные изделия отличаются и по назначению. Их нередко применяют в строительстве арочных конструкций и для укрепления стен.

Специалисты рекомендуют брать во внимание эксплуатационные условия при выборе данных изделий. Это связано с тем, что не все разновидности углового металлопроката подходят для использования в суровом климате.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-40
Сортамент неравнополочных уголков имеет определенные ограничения по длине.
На заметку! Для строительства каркасных конструкций в условиях агрессивной среды употребляются изделия, оснащенные защитным слоем цинка (оцинкованные). Они имеют высокую сопротивляемость к температурным колебаниям и являются резистентными к влаге.

Сортамент гнутых неравнополочных уголков (ГОСТ 19772-93)


Гнутые неравнополочные изделия также имеют свои особенности, которые обуславливаются методом их производства. Для их изготовления используют две разновидности стали. Оба варианта стального сплава относятся к категории углеродистых (полуспокойные и кипящие). Еще один параметр, по которому производится классификация данных изделий, – точность профилирования.

В соответствии с этим показателем изделия бывают:

  • высокоточные (А);
  • повышенной точности (Б);
  • стандартные (В).
ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-41
Для изготовления гнутых неравнополочных уголков используют две разновидности стали.

Перед приобретением необходимого продукта рекомендуется изучить полный сортамент неравнополочных уголков. ГОСТ 8509-93, характеризующий горячекатаную равностороннюю разновидность металлопроката, подчеркивает, что кривизна изделий не должна превышать 0,4% от всей длины. В свою очередь, детали, изготовленные на гибочном оборудовании, могут иметь отклонение в пределах 0,1%. Это очень важно, так как покупатели часто путают разновидности стальных уголков.

Уголки из стали, для выпуска которых применяется профилегибочное оборудование, употребляются в строительстве различных металлических конструкций. К их преимуществам можно отнести универсальность, легкий вес и широкий ассортимент изделий.

Размеры металлических уголков: наиболее популярные изделия


Данные изделия могут иметь разные габариты. От этого показателя зависит их эксплуатационная принадлежность. Как уже говорилось выше, более короткую разновидность металлопроката, изготавливаемую на гибочном оборудовании, используют в качестве каркасных элементов для станков и мебели. Нормативная документация содержит таблицы, в которых указываются все необходимые геометрические характеристики стальных уголков (в том числе и их длина).

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-46
Наиболее востребованными являются гнутые уголки, которые относятся к классу В.

Сортамент стальных уголков равнополочных и неравнополочных включает в себя множество разновидностей. Некоторые изделия пользуются большой популярностью среди покупателей.

Наиболее востребованными на сегодняшний день являются гнутые уголки, которые относятся к классу B. В первую очередь это обуславливается их привлекательной стоимостью, особенно если провести их сравнение с ценой деталей, входящих в группу A. Стоит отметить, что, несмотря на свою небольшую стоимость, такие детали отличаются довольно хорошей прочностью. Поэтому их часто используют при монтаже различных корпусных конструкций.

Сортамент металлопроката: популярные виды продукции и алгоритмы расчета веса (прочитать подробнее)

Среди множества изделий различных габаритов можно выделить самые используемые варианты. К ним относятся уголки 30х30х3, 50х50х5 мм, а также детали размерами 40х40, 70х70 и 100х100 мм. Металлические изделия, имеющие ширину полок 40 мм, являются популярными, так как их применяют при монтаже скамеек и уличных столов. Также они могут использоваться при строительстве беседок и козырьков. Детали 50х50 мм считаются самыми популярными, поскольку входят в состав заборов и прочих ограждений.

Уголки 50х5 и 50х6 мм обладают достаточной прочностью, что позволяет использовать их при сборке каркасных конструкций. Однако они неспособны противостоять сильным нагрузкам, поэтому их рекомендуется применять только в легких конструкциях.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-49
Стальные уголки, имеющие ширину полок 40 мм, являются самыми востреованными, так как их применяют при монтаже скамеек и уличных столов.

Уголок металлический 50х50: характеристики и эксплуатационная сфера


Стальные детали, имеющие размеры 50х50 мм, являются наиболее популярной разновидностью уголков. Они относятся к группе равнополочных изделий и производятся посредством прокатки. Толщина полок, которые входят в состав подобного проката, может быть разной. Именно этот показатель определяет эксплуатационную принадлежность стальных деталей.

На заметку! Чем толще уголок, тем выше его стоимость. Это легко объяснить, так как данная величина определяет количество сырья, затраченного на производство изделия.

Толщина также оказывает влияние на массу детали. Например, изделие, данный показатель которого равен 4 мм, весит 3,05 кг (1 погонный метр детали 50х50). Вес 1 метра уголка шириной 5 мм будет больше на 720 г и составляет 3,77 кг. Протяженность изделий, относящихся к горячекатаной группе, достигает 12 м. В случае необходимости можно оформить индивидуальный заказ, предоставив исполнительной организации свои собственные размеры.

Максимальная толщина полок у данных изделий составляет всего 5 мм. Несмотря на этот факт, они имеют неплохую плотность и высокую прочность. Самый распространенный вариант использования таких уголков – на мебельном производстве. За счет небольшого веса из этих изделий можно конструировать каркасы шкафов и других предметов интерьера. Применение уголков обуславливается тем, что они способствуют получению идеальных углов, которые так необходимы при сборке мебели.

ugolok-metallicheskij-foto-video-sortament-ves-harakteristiki-gosty-49
Толщина полок стального уголка 50х50 может быть разной.

Изделия, имеющие подобные габариты, регламентируются соответствующим ГОСТом. Сортамент равнополочных уголков позволяет подобрать необходимые детали для разных целей. Уголок с полками 50 мм используется при возведении различных ограждений на детских площадках.

Сортамент стальных уголков очень широк. На сегодняшний день выделяют несколько разновидностей этих изделий, каждая из которых активно используется в строительстве и на производстве. Для определения геометрических и физических характеристик существует специальная нормативная документация. ГОСТы значительно упрощают выбор и расчет количества стальных уголков.

Труба стальная: гост, диаметр, вес, толщина стенок (прочитать подробнее)

Видео: металлургический калькулятор

Металлургический калькулятор. Металлургический калькулятор метры в тонны
уголок стальной, уголок металлический, труба угол, купить металлический уголок

Нашли ошибку? Выделите и нажмите Ctrl + Enter

Оцените статью
Статья
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(1 голос, в среднем: 5 из 5)

Об авторе

agronom administrator

Спасибо!

Теперь редакторы в курсе.

hozsektorХозяйственный сектор
© 2019 Материалы на сайте размещены в соответствии с Пользовательским соглашением
