Плиты перекрытия: виды плит перекрытия, размеры, ГОСТ

Размеры плит перекрытия: особенности использования конструкций

Плиты перекрытия представляют собой горизонтально расположенные панели, установленные между этажами. В одной из статей мы рассказывали о пустотелых плитах пк, их размерах и особенностях. В этой статье расскажем про плиты перекрытия, что собой представляют бетонные плиты. Отличия ПБ (ППС) и ПК (ПНО) плит перекрытия: размеры, цены и другие характеристики бетонных плит.

Пустотная плита перекрытия: (прочитать подробнее)

Используются межэтажные плиты при частном строительстве коттеджей, для многоэтажной застройки, а также для возведения зданий промышленного назначения.

Обратите внимание! Сегодня можно приобрести практически любые размеры плит перекрытия, но стандартные изделия обойдутся значительно дешевле. Главное условие при покупке – правильно выбрать тип и количество панелей.
plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-1
Плиты перекрытия серийных размеров, которые должны учитываться при проектировании здания.

Что собой представляют бетонные плиты: цена на основные типы изделий

Ни одно строительство не обходится без использования железобетонных перекрытий, которые помогают значительно ускорить возведение постройки. Различных размеров железобетонные плиты перекрытия используются для отделения нижнего этажа от верхнего. Главная задача изделий – обеспечить жёсткую конструкцию здания. Все плиты отличаются прямоугольной формой, изготавливаются из разных типов бетона, а дополнительную жёсткость панелям обеспечивает металлическая сетка и арматурная проволока.


plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-14
Готовые плиты перекрытия относятся к категории сборных железобетонных изделий.

Благодаря большому выбору типов и размеров ЖБ-плиты перекрытия имеют широкий диапазон использования. Конструкции применяются для формирования фундамента постройки и для того, чтобы отделить подвал от вышерасположенных этажей, а также для оформления чердачного помещения. В некоторых случаях железобетонные изделия служат материалом для возведения стен.

Обратите внимание! Использование плит не только ускоряет процесс строительства, но и помогает обеспечить устойчивость зданию. Панели перекрытия рассчитаны на разного рода нагрузки. Они считаются проверенными и надёжными элементами, усиливающими жёсткость конструкции.

Независимо от размера, плиты изготавливаются из бетонной смеси, что обеспечивает изделиям способность выдерживать большие нагрузки. Помимо этого, продукция характеризуется высокими противопожарными свойствами, практически не подвержена воздействию влаги и перепадам температур. В основном плиты классифицируются по особенностям изготовления, потому как монолитные и пустотелые панели отличаются не только по внешнему виду и цене, но и по техническим характеристикам. В основном влияют на цены железобетонных плит перекрытия размеры и тип используемого бетона.

plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-3
Плиты перекрытий широко применяются при возведении многоэтажных домов, обустройстве дорог.

В прайсах чаще указывается не только стоимость за одну плиту, но и основные параметры, а также уточняется, сколько плит можно доставить машиной за раз. Ценовой разброс довольно велик – от 350 до 10 тыс. руб., потому как на показатель влияет много факторов.

Особенности производства бетонных плит объёмом 2 м³ и конструкций других размеров

Железобетон представляет собой материал, состоящий из смеси бетона, усиленный с помощью арматурных прутьев или проволоки. Именно такое сочетание составляющих делает разного размера железобетонные плиты прочным строительным материалом. Благодаря тому, что стальные арматурные прутья находятся внутри бетонной смеси, они надёжно защищены от коррозии и вредного воздействия окружающей среды. В свою очередь, стальные элементы улучшают несущие характеристики бетонной смеси, которая отличается относительной хрупкостью. Именно в результате такого сочетания железобетонные конструкции характеризуются способностью противостоять сжатию. Таким образом, независимо от размера, плиты состоят из таких элементов:

  • арматуры;
  • бетона, который бывает лёгким, тяжёлым или силикатным.
plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-4
Внутри бетонной смеси находятся стальные арматурные прутья, что делают плиты более прочными.

Арматурные вставки представляют собой стальные прутья или проволочные пучки, которые, в свою очередь, делятся на такие виды:

  1. Рабочие. Размещаются в нижней части железобетонных изделий и работают на изгиб.
  2. Монтажные. Составляют основу или скелет конструкции, их главная задача – придание плите объёма и фиксация размещения прутьев рабочей арматуры.

Для производства перекрытий применяется тяжёлый, напряжённый бетон, состоящий из воды, цементной смеси и особого наполнителя, который делится на такие виды, как:

  • крупнозернистый, состоящий из щебня или известняка;
  • мелкозернистый, основа которого – кварцевый песок.

Основными активными составляющими, из которых состоит бетон, являются цемент и вода. Благодаря их взаимодействию получается цементный камень, скрепляющий зерна наполнителя, в результате чего и получается цельный монолит.

На заметку! Вследствие того, что цемент не взаимодействует с наполнителем, его считают инертным материалом. Однако наполнитель, независимо от зернистости, оказывает основное влияние на свойства и структуру бетона.
plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-7
Железобетонные плиты перекрытия изготавливаются из конструкционных тяжелых и легких бетонных смесей.

Если при изготовлении плит используется предварител ьно сжатый бетон, который называется напряжённым, для его армирования применяются прутья в немного растянутом состоянии, что значительно повышает прочность перекрытий. На объём изделий будет влиять не только размер бетонных плит, но и характеристики используемых в производстве деталей.

Виды плит перекрытия, размеры, ГОСТ: основные нормы

Всё большую популярность набирают монолитно-каркасные здания, суть которых состоит в формировании одной непрерывной плиты по всей поверхности этажа. Главные недостатки монолитной конструкции – дороговизна, необходимость создания предварительного каркаса и безостановочный процесс заливки бетона. Именно поэтому готовые железобетонные изделия не теряют актуальности и активно используются, особенно в частной застройке.

Помимо этого, более низкие цены бетонных плит перекрытия и размеры изделий, которых представлено большое количество в торговых точках, позволяют выбрать подходящий вариант для каждой конкретной стройки в зависимости от выделенного бюджета и архитектурной задумки. Плиты легко монтируются и способствуют ускорению процесса возведения зданий, а для их укладки не требуется проведения дополнительных монтажных работ. Другим значимым преимуществом считается отсутствие усадки у железобетонных плит перекрытия.

plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-6
Сплошные плиты отличаются высоким уровнем прочности, большой массой и низкими звуко- и теплоизоляционными свойствами.

Такие конструкции характеризуются повышенными показателями жёсткости, они устойчивы к влаге и перепадам температур, имеют высокие тепло- и звукоизоляционные свойства. При строительстве жилых зданий используются и газонепроницаемые структуры. В большинстве случаев допустимая нагрузка на плиты перекрытия составляет 800 кг/м², а максимальное давление, на которое рассчитаны изделия, начинается от 8 кПа. Так как дома, построенные с использованием плит перекрытия, строятся давно, то можно отметить и продолжительный срок эксплуатации. В предложенном списке рассмотрены основные виды и размеры плит перекрытий по ГОСТу:


  1. Многопустотные. Имеют ширину от 1 до 3,6 м, длину от 1,7 до 9 м. Толщина, в зависимости от модели, изменяется от 16 до 30 см. Отличаются присутствием полых сквозных отверстий.
  2. Сборные ребристые. По нормам ГОСТа размеры ребристых плиты перекрытия представлены такими параметрами, как высота – до 40 см, ширина – до 3 м, длина варьируется от 6 до 18 м.
  3. Сплошные доборные конструкции. Длина – от 1,8 до 5 м, высота – 12-16 см.
Обратите внимание! Все характеристики и размеры ЖБИ (плит перекрытия) регулируются нормами ГОСТ 21924.2-84. В зависимости от типа изделия дополнительно могут оборудоваться выпусками арматуры, а также местными вырезами и отверстиями.
plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-7
Размеры железобетонной плиты перекрытия ребристого типа диктуются длиной и шириной комнаты.

При выборе ЖБИ конструкций для строительства, помимо основных параметров, важно учитывать и вес изделий, который будет влиять на вид используемой грузоподъёмной техники. Зачастую на строительных площадках находятся краны, рассчитанные на подъём конструкций весом до 5 тонн. К примеру, бетонная плита объёмом 2 м³ и больше может весить от трёх до 4,5 тонн, чего может быть слишком много для обычного крана.

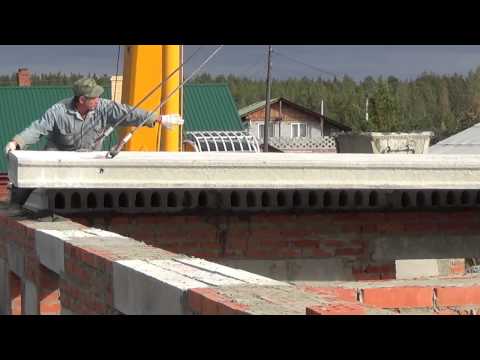

Пустотные плиты перекрытия: размеры, основные виды

Это наиболее распространённый тип железобетонных изделий, который чаще всего выпускается промышленными предприятиями. Благодаря особенностям и разнообразию размеров бетонные плиты многопустотного типа широко применяются для промышленной, многоэтажной и частной застройки. Присутствие полостей помогает справиться с прокладкой коммуникаций и теплотрасс.

Пустотная плита пк: конструктивные особенности (прочитать подробнее)

Практически полностью ровная и гладкая поверхность круглопустотных панелей позволяет не только быстро монтировать межэтажные перекрытия, но и упрощает проведение работ по выполнению напольной стяжки и оформлению потолка. Наличие пустот при этом не влияет на способность плит выдерживать большие нагрузки. В зависимости от внутреннего сечения, а также от формы и диаметра, выделяют полости следующих типов:


  • круглые;
  • овальные;
  • полукруглые.
plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-8


Схематическое изображение размеров пустотной плиты перекрытия.

Помимо того, что наличие пустот значительно снижает массу плит перекрытия, пустотные панели отличаются и другими преимуществами, к которым относятся:

  1. Экономия бетонной смеси при производстве, что снижает себестоимость готовых изделий.
  2. Хорошие эксплуатационные свойства. Многопустотные плиты перекрытий имеют высокий показатель шумо- и теплоизоляции, которые повышают качество готовой постройки.
  3. Облегчают процесс прокладки коммуникаций. Пустоты внутри плит используются для прокладывания не только кабелей, но и других коммуникационных магистралей, например, труб разного диаметра.
  4. Большой выбор размеров и цен ЖБ-плит перекрытия. На производстве можно найти панели практически любого размера, включая и нестандартные габариты, но они будут стоить немного дороже.
  5. Облегчение всей конструкции. Благодаря тому, что многопустотные плиты имеют меньшую массу, на фундамент будет оказываться небольшое воздействие, что положительно скажется на устойчивости всей конструкции.
plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-9
Пустотные плиты — это наиболее востребованная разновидность ЖБИ.

Особенности производства и преимущества использования тех или иных видов изделий

В зависимости от особенностей производства пустотные плиты делятся на пустотные опалубочные (ПК), пустотные облегчённые (ПНО) и пустотные безопалубочные (ПБ). Производственный процесс изготовления опалубочных пустотных плит выглядит таким образом:

  1. Бетонный раствор заливается в подготовленную опалубку из металла с расположенными внутри арматурными элементами и металлической сеткой.
  2. Затем под воздействием вибрации бетон хорошо утрамбовывается и подвергается обработке в гидротермическом боксе, температура в котором составляет 80 °С, а абсолютная влажность достигает значения 100%. На протяжении 7-12 часов температура внутри бокса стабильно понижается.
  3. После того как смесь полностью застынет, готовая железобетонная плита извлекается за фиксированные стальные проушины, с помощью которых облегчается монтаж панелей. На складе все плиты проходят маркировку и получают техническую документацию.

Что касается облегчённых бетонных перекрытий, то они считаются модернизированной версией плит ПК, которые отличаются уменьшенной толщиной. Если стандартный размер железобетонных плит перекрытия составляет 22 см, то толщина облегчённой версии – всего 16 см, что, в свою очередь, влияет на конечный вес и объём изделия. Так, объём бетонной плиты 2,4х1 м облегчённого типа будет равен 0,38 м³, а объём стандартной плиты ПК такого же размера достигает уже 0,52 м³, при этом вес первой плиты будет 550 кг, а второй – уже 750 кг, что указывает на существенную разницу в весе.

plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-10
Сплошные плиты имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ.

Благодаря тому, что при производстве плиты используется более плотное армирование с применением утолщённой арматуры, она выдерживает такой же вес, как и пустотелые плиты ПК. Соответственно, использование плит ПНО считается более экономичным, потому как по цене они немного дешевле, а нагрузка на фундамент будет еще меньшей. Благодаря тому, что такие плиты занимают меньше объема, за один завоз машиной можно привезти больше плит, что сокращает расходы на доставке изделий.

Плиты, которые производятся без применения опалубки, изготавливаются в результате процесса непрерывного литья бетонной смеси, а окончательную форму панели придаёт формовочная машина. Такой принцип производства позволяет выпускать плиты большой длины – до 9 метров, которые по желанию заказчика можно резать на любые отрезки с точностью до нескольких сантиметров. Это даёт возможность использовать разного размера плиты бетонных перекрытий для оформления сложных архитектурных элементов. В основном толщина плит составляет 22 см, хотя в некоторых случаях можно встретить и другие по высоте изделия. Главное преимущество плит ПБ – возможность применять для возведения стен изделия в вертикальном положении.

Обратите внимание! Большинство промышленных производств изготавливают именно опалубочные плиты, потому как для их выпуска не требуется приобретать дополнительное оборудование.
plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-11
Размеры пустотных плит удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Основные размеры плит перекрытия многопустотного типа

Стандартные размеры плит перекрытия пустотелого типа в соответствии с ГОСТ 9561. 91 изменяются в таких пределах:

  • длина варьируется от 1,5 до 9 м;
  • ширина – от 1 до 1,8 м;
  • минимальный вес плиты составляет 500 кг;
  • максимальный вес превышает 4 тонны.

Следует также учитывать, что на прочность панелей влияет и диаметр внутренних пустот: чем меньше размер сквозного отверстия, тем более прочным считается изделие. Например, разные типы плит 1ПКК и 2ПКК характеризуются схожими габаритами, только в первом случае диаметр сквозных отверстий равен 159 мм, а во втором – 140 мм, это говорит о том, что плиты 2ПКК отличаются большей несущей способностью.

plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-13
Благодаря своей конструкции многопустотные плиты считаются более прочными на изгиб.

Показателем расчётной нагрузки считается масса, которую способно выдержать перекрытие, включая и значение собственного веса. Максимальная нагрузка на плиту перекрытия зависит в основном от типа бетона и от толщины плиты, которая чаще всего равняется 22 см. На производствах встречаются варианты повышенной устойчивости толщиной 30 см – это плиты с маркировкой 6ПК, а также облегчённые конструкции, высота которых – 16 см.

В соответствии с ГОСТом размеры плит перекрытия ПК должны быть следующие:

Размеры плит ПК (длина, ширина, высота), ммОбъём, м3Вес, т
1980х990х2200,440,61
2180х1190х2200,5710,85
2680х990х2200,580,83
3180х1490х2201,041,6
4180х1190х2201,091,525
5080х990х2201,111,475
6180х990х2201,351,83

Согласно ГОСТу, размеры плит перекрытия ПБ такие:

Размеры (ДхШхВ), ммОбъём, м3Вес, т
5380х1195х2201.411.91
5980х1195х2201.572.125
6580х1195х2201.732.34
7180х1195х2201.892.55
8960х1195х2202.363.19

Таблица размеров по ГОСТу плит перекрытия облегчённого типа:

Размеры (ДхШхВ), ммОбъём, м3Вес, т
6280х1190х1601,201,7
5380х1190х1601,021,4
3580х1190х1600,680,92
4780х1190х1600,911,25
5980х990х1600,951,43
4780х990х1600,761,1
2380х990х1600,380,55

Многопустотные плиты перекрытий ПБ, ПК и ПНО широко используются при строительстве. Независимо от выбранного типа, в итоге всё равно при любом количестве этажей получится высокопрочная конструкция. Несмотря на то, что плиты отличаются способом производства, они всё-таки предназначены для решения похожих задач.

Что можно узнать о характеристиках и размерах плит перекрытия ПК

Не каждому строителю требуется перед покупкой изучать особенности производства различных видов панелей, но каждый, кому предстоит столкнуться с покупкой материалов для стройки, должен знать, как расшифровать маркировку, указанную на продукции. Маркировка каждого изделия производится в соответствии с нормами ГОСТ 23009.

plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-14
Стандартные плиты перекрытия выдерживают значительные нагрузки – до 1250 кг/м2.

На изделии обычно указывается 3 буквенно-цифровые группы, разделённые тире и точками. Вначале обычно обозначаются тип панели и основные размеры плиты покрытия, такие как длина и ширина. Важно знать, что все значения указываются в дециметрах и округляются до целого значения. Помимо этого, в обозначениях отмечается несущая способность перекрытий или же это может быть показатель расчётной нагрузки, измеряемый в килопаскалях или килограммах на квадратный метр изделия.

Если приобретается плита, изготовленная из напряжённого бетона, дополнительно указывается класс армирующей стали. Вид бетона обычно на продукции не обозначается. Третья группа маркировки зачастую содержит такие характеристики:

  • устойчивость к газам;
  • способность выдерживать сейсмическое воздействие;
  • присутствие дополнительных закладных элементов.
plity-perekrytiya-foto-video-vidy-plit-perekrytiya-razmery-gost-15
Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие.

В качестве примера, который поможет разобраться в структуре маркировки, можно рассмотреть многопустотную плиту 1ПК63.15-6АтVЛ, где:

  • 1ПК – означает, что это многопустотная плита с округлыми сквозными отверстиями;
  • 63 – округлённое значение длины в дециметрах, в миллиметрах это будет 6280;
  • 15 – округлённое значение ширины, при переводе в миллиметры означает 1490;
  • 6 – максимальная нагрузка на панель составляет 6 кПа или же 600 кг на квадратный метр;
  • АтV – маркировка, указывающая класс использованной арматуры;
  • Л – данная буква обозначает, что изделие произведено из лёгкого бетона.

Если изделие имеет маркировку похожего типа 1ПК 63.15-6АтV-С7, то можно сказать, что такая плита рассчитана на использование в зоне повышенной сейсмической активности и способна выдерживать подземные толчки силой до 7 баллов по шкале Рихтера. Именно об этом говорит дополнительная маркировка С7.
