Для многих уютный загородный домик – это мечта всей жизни, где каждый час, проведенный наедине с природой, способствует отдыху. Важно, чтобы жилье было не только красивым, но и комфортным, многофункциональным. Реализация мечты начинается с создания проекта, основу которого составляют чертежи и план дома, содержащие детальную планировку и схему коммуникаций. Как правильно организовать конструктивный этап, подскажет данный материал.

Перед строительством нужно сделать план дома, чтобы избежать ошибок, которые могут затянуть процесс на долгое время.

Как делать проект: подготовительные этапы создания чертежа

Перед тем как сделать чертеж частного дома, нужно определиться с тем, каково будет его прямое предназначение: будет ли он служить загородным местом отдыха в летнее время или жильем для круглогодичного обитания всей семьи. Количество домочадцев тоже необходимо иметь в виду. При этом нужно учесть образ жизни членов семьи, их вкусы, предпочтения и увлечения.

Перед началом создания чертежа нужно определиться с количеством жильцов дома.

Если будущие обитатели дома – приверженцы тихого образа жизни, то здание нужно размещать на территории, которая находится подальше от проезжей части и соседних участков. Лучше всего – в глубине сада. Для открытых, общительных людей дом можно построить в начале участка, выставив напоказ фасад коттеджа и красивый ландшафт перед ним. В техническом плане особенно важны геодезические данные, полученные путем исследования территории. Они укажут на особенности поверхности, состав грунта и наличие наклонов, что позволит создать план местности.

Чтобы проектировка дома была упорядочена, процесс условно разделяют на этапы, которые потом отображаются в следующих разделах готового проекта дома:

• эскизном;
• архитектурном;
• конструктивном;
• инженерно-техническом;
• дизайнерском или отделочном.

Определившись с месторасположением и предназначением будущего жилища, можно приступать к проектировке дома. С этой целью делают первоначальные наброски. При наличии элементарных художественных навыков хозяева смогут сделать это самостоятельно, даже без специальной компьютерной программы для постройки дома. На базе набросков составляется основной эскиз. В соответствии с ним подготавливают все остальные подробные чертежи и определяются с планировкой будущей постройки.

Что необходимо учитывать при составлении схемы дома

Уже на этапе составления эскиза нужно четко определиться с количеством этажей, типом кровли, внешним видом фасада и фронтальных частей дома, вплоть до количества окон, балконов, наличия террасы или мансарды. Эскизный проект также предполагает наброски вида здания в продольном и поперечном разрезах, где указываются особенности конструкции и материалы, из которых предполагается возводить дом.

Пример чертежа одноэтажного дома из кирпича с мансардным этажом.

Перед тем как нарисовать план дома, необходимо определиться с расположением участка и изучить ориентацию относительно сторон света. Исходя из этих данных, определяется месторасположение комнат. Их количество зависит от того, сколько людей будет жить в здании и как часто будут приезжать гости на длительное время. Размещение помещений и функциональное предназначение каждого из них также является важным элементом.

Далее требуется определить, какие конкретно комнаты будут отведены членам семьи, а какие – гостям и работникам, если предполагается формирование определенного штата. Не следует забывать о планировке помещений, в которых будет собираться вся семья, – это столовая, зал или гостиная.

Важно учесть предпочтения и увлечения обитателей дома, чтобы выяснить необходимость включения в планировку тренажерного зала, бассейна или сауны, зимнего сада либо оранжереи, библиотеки с кабинетом или просторной мастерской.

При составление эскизного проекта дома нужно учитывать все пожелания будущих жильцов.

Особенности составления проектов домов: чертежи и план как основная часть планирования

Определившись с планировкой дома, нужно мысленно представить жизнь семьи в здании, продумать все элементы, чтобы ничего не упустить. Поэтому не стоит спешить с созданием окончательного варианта планировки дома. Готовые чертежи и планы дома должны быть максимально совершенны, чтобы конечный результат удовлетворял всех домочадцев, а построенное жилище прослужило максимальное количество лет без реконструкции и переделок. Конечный вариант эскиза стоит обсудить на семейном совете, учитывая при этом все детали, вплоть до мелочей.

В первую очередь в схеме дома указывают желаемое количество этажей. Это может быть просторный одноэтажный дом, компактный двухэтажный коттедж или роскошный особняк в два яруса с мансардой. Внутренняя планировка, изображаемая на чертежах зданий, должна включать такие зоны:

• жилые комнаты;
• хозяйственные помещения;
• зоны общего пользования;
• дополнительные пристройки.

Одноэтажный дом разграничивают на зоны с помощью перегородок, а также размещая помещения однотипной функциональности в одном крыле. В двухэтажных коттеджах спальни, гостевые и детские комнаты традиционно располагаются на втором этаже, а на первом находятся хозяйственные и служебные помещения общего пользования.

Структура проекта дома: план здания, чертежи и размеры

Перед тем как самому сделать проект дома, нужно иметь четкое представление о том, что это за документ и из каких разделов он состоит. Во-первых, это главный помощник и путеводитель на этапе строительстве, который поможет создать дом по всем правилам, сделать его надежным, комфортным и функциональным, а главное – безопасным для проживания.

Пример проекта двухэтажного дома с гаражом на две машины.

Во-вторых, проект – это документ, обеспечивающий контроль за качеством стройки и расходом материалов. При отсутствии сметной документации не только качество будет низким, но и сама постройка будет неликвидной. Оформить такой дом как недвижимость просто невозможно.

Проект дома состоит из двух основных частей:

• архитектурно-строительной, которая включает архитектурные чертежи фасадов и детальные строительные схемы с указанием размеров и материалов;
• инженерно-конструкторской, как правило, состоящей из чертежей водопровода, канализации, электрики, отопительной и вентиляционной систем.

Классический вариант проекта с чертежами двухэтажного дома включает такие разделы:

• архитектурный, детализированный по этажам;
• конструктивный с подробной планировкой дома;
• план монтажа электропроводки;
• водопроводную и канализационную схему;
• план монтажа отопления и вентиляционной системы;
• проект газовой установки;
• паспорт проекта и объяснительную записку.

Основными частями проекта дома являются архитектурно-строительная и инженерно-конструкторская.

Перечень обязательных архитектурных чертежей дома с размерами

Архитектурно-строительные чертежи предполагают указание точных габаритов, содержат характеристики общих параметров дома, отдельных сооружений, конструкций и их частей. Здесь включены детальные планы каждого из этажей, предусматривающие размещение жилых комнат и хозяйственных помещений. Указывается площадь всех элементов, высота потолков, месторасположение проемов для окон и дверей.

Например, чертежи для двухэтажного дома с мансардой в архитектурно-строительном разделе располагаются в таком порядке:

• план подвала;
• план первого этажа;
• план второго этажа;
• план мансарды.

Также в этом разделе должен быть размещен план стропильной конструкции крыши. Чтобы начертить чертеж, необходимо изобразить полную систему элементов конструкции перекрытий в сечении. В таблице, которая прилагается к чертежу, указываются спецификация частей стропильной конструкции крыши, полный список ассортимента материалов и их количество. План кровли составляется отдельно, в нем указаны форма, габариты, скатность крыши и углы наклонов, а также месторасположение вентиляционных выходов, слуховых окон, люкарн, окон мансарды.

План подвального этажа, где 1 – холл, 2 – комната отдыха, 3 – топочно-постирочная, 4 – тамбур, 5 – кладовая, 6 – кладовая, 7 – санузел, 8 – сауна, 9 – спортзал, 10 – терраса.

Чертежи частных домов в обязательном порядке включают несколько разрезов с указанием всех элементов строения вдоль или поперек. Их выполняют последовательно от крыши к фундаменту. Таким образом, в сечении видны размеры и расположение пола, всех перекрытий и крыши. Подобных разрезов, сделанных с разных сторон, должно быть пять.

Чертежи дома в сечении и изображение фасадов с разных сторон

Нарисовать проект дома невозможно без изображения всех фасадов, которые наглядно демонстрируют внешнее состояние лицевого входа, вид сзади и по сторонам. Таким образом, должно быть четыре листа, где необходимо нарисовать чертежи, изображающие:

• фронтальный фасад;
• боковой фасад №1 (правая сторона);
• боковой фасад №2 (левая сторона);
• фасад задней части дома.

Чертеж фасада дома фактически отображает первоначальные наброски и эскизный план здания. Его можно легко создать с помощью специальных компьютерных программ, поэтому, перед тем как нарисовать проект дома, необходимо тщательно все обдумать, проконсультироваться со специалистами разных профилей в строительстве и согласовать все детали с членами семьи. Окончательный вариант должен нравиться всем домочадцам.

После чертежей фасадов отдельным списком в таблице указывается спецификация элементов столярных изделий – дверей и окон, причем учитывается способ их открытия. Для каждого изделия обозначены четкие формы, параметры, определено наличие и количество стекол. Дом в два этажа может иметь до трех десятков наименований такой продукции.

Чертежи с изображением фасада двухэтажного дома с разных сторон.

Конструктивный раздел: как нарисовать чертежи и схемы отдельных элементов

Конструктивный раздел – это уже детализированная часть проекта, в которой приведены как общие, так и отдельные данные, различные схемы расположения элементов постройки: фундамента, лестничных конструкций, перекрытий, стропильного сооружения. Также в эту часть внесены подробные чертежи всех узлов, где указывается специфика изделий и материалов.

Чертеж сечения фундамента расшифровывает размеры ленточных укреплений дома, глубину их залегания и материалы, которые необходимы для их сооружения.

Изображение фундамента представлено в виде таких планов-чертежей:

• общего плана фундамента;
• схемы продольного сечения;
• чертежа поперечных разрезов.

Определенные виды чертежей предусматривают сечение плит перекрытия, их продольные и поперечные разрезы в разных отметках:

• план перекрытия в точке +0,00;
• на отметке + 3,00;
• на высоте +6,00.

На конструктивном этапе делаются схемы расположения фундамента, перекрытий, стропильного сооружения.

Узлы конструкционных деталей – это объекты особого строения, включающие лестницы и пролеты как снаружи, так и внутри помещения. Здесь же приведены точные расчеты на прочность и статичность.

В этом разделе проекта в отдельных таблицах содержатся характеристики и последовательность использования материалов, в частности:

• стальной арматуры;
• железобетонных элементов;
• деревянных перекладин.

Инженерно-технический раздел: чертежи комнат и коммуникаций

Инженерный раздел содержит схемы и чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления. Таблицы-расшифровки включают данные о спецификации оборудования и общие расчеты. Это отдельные составляющие здания, размещенные внутри будущего дома.

Раздел по водопроводу содержит план расположения коммуникаций в подвале и на каждом этаже. Схема системы канализации выполняется в аналогичном порядке. Иногда эти два плана изображают в одном чертеже. Здесь также находится аксонометрическая схема монтажа холодного и горячего водоснабжения.

Чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления изготавливаются на инженерном этапе.

В разделе монтажа отопления представлены поэтажные чертежи, начиная с подвала, и общая схема теплоснабжения всего дома. Системы газового оборудования и электрообеспечения изображены отдельными чертежами с индивидуальными схемами расположения газовой и электрической установок.

С целью предотвращения громовой опасности в моделирование домов необходимо включить монтаж громоотводного устройства, так как отсутствие подобной защиты может не только привести к разрушениям, но и создать угрозу жизни и здоровью обитателей дома. Установку громоотвода производят по отдельной схеме с привлечением квалифицированных специалистов.

Система охранной сигнализации в чертежах плана дома

Перед тем как самому спроектировать дом, нужно обдумать необходимость установки дополнительных систем, например, охранной сигнализации. Ее проектирование – это разработка отдельного плана, предусматривающего структуру сети инженерных приборов. Главная цель – обеспечение разной степени защиты строительных объектов. Составление для дома чертежей охранной системы – это индивидуальный процесс, так как предусматривает работу сигнализации в конкретных условиях.

В создании такого проекта необходимо учитывать ряд правил и нормативных требований. В частности, при составлении чертежей следует действовать в соответствии с нормами СНиПа и другими документами технического характера.

Основные факторы, которые нужно учесть:

• назначение помещения, согласно чему подбирается оборудование определенной сложности;
• площадь объекта, который подлежит охране, а также особенности его архитектуры и конструкции;
• определение типа сигнализации, которая может быть проводной и беспроводной.

Схема расположения охранных датчиков, где желтым отмечен датчик открытия, красным – движения, зеленым – разбития стекла, голубым – считыватель, синим – сирена, розовым – зона обнаружения движения.

План-проект сигнализации подлежит обязательному утверждению в соответствующих организациях, и только после этого составляются подробные чертежи охранной системы дома.

Сопутствующая документация к проекту и строительным чертежам

Строительный проект – не только набор эскизов, чертежей и таблиц, здесь содержится подробная информация о каждом из этапов строительства и об отдельных участках работы. Это позволяет в итоге получить комплексную капитальную постройку.

Каждый проект, кроме уже перечисленных чертежей, в обязательном порядке включает такие документы:

• архитектурно-конструкционную характеристику;
• описание функциональности здания;
• технические и экономические данные, такие как площадь, кубатура, высота;
• описание инженерных решений;
• виды, перечень и количество строительных и отделочных материалов.

Руководствуясь проектом, можно организовать строительный процесс, установить последовательность работ и определить финансовые затраты.

Архитектурный паспорт содержит копию лицензии проектировщика, пояснительную записку, расцветку фасадов, поэтажные планы, осевые разрезы и план кровли.

Компьютерные программы проектирования домов: надежные помощники в создании проектов

Современные компьютерные технологии позволяют быстро визуализировать все желания и изобразить дом своей мечты. Более того, благодаря специальным программам можно самостоятельно осуществлять 3Д-проектирование дома. Даже неопытные пользователи смогут это сделать с помощью, например, Google SketchUp. В этом сервисе можно спроектировать как жилые, так и хозяйственные помещения.

С помощью онлайн-планировки дома прямо в браузере можно создавать модели построек с указанием точных размеров и даже текстуры материалов. Программы офлайн предполагают скачивание и установку на ПК, поэтому компьютер должен иметь достаточный объем оперативной памяти.

Конструктор домов позволяет с помощью отдельных образцов и деталей спроектировать виртуальный шикарный коттедж или маленький загородный домик. Такие программы дают возможность не только конструировать разные модели, но и составить список материалов и деталей, необходимых для приобретения, и даже вычислить приблизительную стоимость проекта.

С помощью компьютерных программ можно легко спроектировать дом самостоятельно.

Среди популярных электронных продуктов следует назвать такие, как AutoCAD и КОМПАС-3D. Это универсальные программы, которые можно применять для создания проектов домов и интерьеров. Их главный недостаток – высокая цена. К более дешевым, но менее функциональным относится Ashampoo Home Designer – это идеальный выбор для новичков в проектировочном деле.

Чертежи частных домов являются основным элементом в строительном проекте. От их правильного выполнения зависит не только надежность самой конструкции, но и продолжительность службы коммуникаций и систем обеспечения жилища, что делает его долговечным, комфортным и уютным для проживания семьи. Поэтому подходить к вопросу создания чертежей следует максимально внимательно и ответственно.

Видео: план для строительства дома

Планировка дома 10х10 по сторонам света. Межкомнатные перегородки.

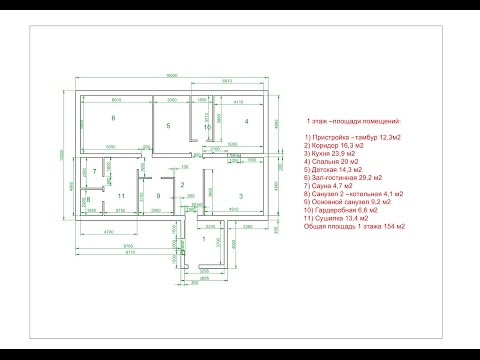

Чертежи для строительства дома. Планировка и жилая площадь. Проект дома с сауной
