Печь с баком для воды: фото, видео, виды, обзор банных печей

Печь с  баком для воды: общие положения

Обязательным атрибутом любой бани или сауны является печь. От того, насколько хорошо она функционирует, зависит температурный режим в помещении и качество пара. Всевозможных печей существует огромное количество. Но в нашем обзоре мы рассмотрим нестареющую классику — печь с баком для воды на дровах. Для быстрого перемещения к разделам статьи  Вы можете воспользоватся навигационном меню в блоке Содержание статьи!

Дровяная печь для бани с баком для воды.

Дровяные печи с баком для воды решают проблему топки бани без подключения к коммунальным сетям, газу и электричеству. Вода в навесной емкости быстро нагревается за счет тепла одной из стенок печки, это традиционный способ нагрева воды в бане на дровах.

Печь для бани на дровах с баком для воды: конструкционные особенности

Дровяные печи делятся на конструкции непрерывного и периодического нагрева. Первый вариант имеет небольшую толщину стен. Топить такие печи можно при посещении бани.

Печь периодического нагрева рассчитана на значительное количество каменной засыпки.
Прогрев камней выполняется на открытом огне. Подтапливать во время нахождения в парилке нельзя.

Печные конструкции имеют несколько составляющих. Корпус, топку, дымоход и пространство для размещения камней ( каменка).

Устройство печи на дровах с емкостью для воды.

Каменка – часть печи, в которой сохраняется тепло от нагревающихся камней. Подогреваются они от горящих дров из топливника.

Топливник – часть печи, в которой сжигают топливо, и выделяется теплоэнергия. В нем находится колосниковая решетка, которую ставят в различных положениях в зависимости от вида топлива. Для топки дровами ее располагают на уровне герметичной дверцы. Решетку делают чаще всего из чугуна, так как он является надежным, долговечным сплавом.

Зольник – участок, находящийся под топливником. Он накапливает золу, которая затем вычищается вручную. Проходной тоннель с дверцей – монтируется для возможности растапливать баню в предбаннике, в смежном помещении.

Теплообменник – устройство, позволяющее передавать тепло воде от топки. Дымоход – это труба, выходящая из топливника, и выводящая дым от

Современные модели печей открывают широкий диапазон возможностей.

Этот список может включать возможность:

• осуществлять работу в рамках нескольких режимов;
• регулировать время работы;
• контролировать длительность прогрева банных помещений;
• устанавливать параметры в отношении качества пара;
• настраивать температуру внутри бака и парилки.





Независимо от размеров оборудования, любая печка для бани с баком для воды имеет одинаковое устройство.

Классификация банных печей с баком для воды в зависимости от материала

Существуют разные критерии, помогающие понять, как выбрать печь с баком для воды. Важным параметром, на который стоит обратить внимание является материал.

Материалы, из которых делают печи, всем известны – это либо металл, либо кирпич. И если первые легко купить и установить, то со вторыми не все так просто. Не имея специальных знаний и навыков сделать ее не получится.

При подборе печи с баком для воды, в первую очередь обращают внимание на рабочие характеристики водогрейной емкости.

Большинство моделей может предложить широкий диапазон функций. Поэтому у потребителей есть возможность купить недорогие печи, располагающие расширенным функционалом.

Чугунные печи на дровах с баком для воды: так ли они удобны, как о них пишут?

Основным преимуществом такой конструкции является более быстрый прогрев помещения, чем при использовании кирпичной печи. При сравнении с обычной стальной вообще чугун вне конкуренции. Хотя обычная печка из листовой стали достаточно быстро прогревается, но при этом имеет ряд недостатков, которые, сводят на нет это преимущество. Это:

• слишком жесткий жар;
• излучение в инфракрасном диапазоне;
• очень быстрое остывание при прогорании топлива.

Чугунная печь на дровах лишена этих недостатков. Плавно и быстро разогревшись этот материал мягко и плавно отдает жар, чем и обусловлена популярность таких конструкций. Еще одним немаловажным фактором является и долгий срок службы чугуна. Его не «ведет» от высоких температур, как листовую сталь.

На срок службы подобной конструкции влияет и коррозия, которой чугун менее подвержен. Немаловажным фактором является и то, что в качестве топлива можно использовать не только дрова, но и любой другой горючий материал. Многие могут сказать, что подобным качеством обладает любая печь, но это не так. И сейчас объясним почему.

Если рассматривать в качестве топлива отходы мебельного производства, а именно обрезки ДСП, то температура горения древесностружечной плиты значительно выше, чем у обычной древесины.
Доказать это довольно просто. Обычное стекло при нагревании в огне от обычных дров лишь трескается, в то время как пламя от ДСП его с легкостью плавит. Именно такие высокие температуры могут деформировать листовой металл, а кирпичная кладка может не выдержать и разрушиться. Особенно если раствор при ее кладке был приготовлен с нарушениями технологии. При этом для чугунных печей никаких проблем столь высокая температура не представляет. Но, все же, лучше использовать для растопки обычные березовые дрова.

Дрова должны всегда быть рядом и в сухом помещении.

Печи могут быть прямоугольной и круглой формы. Наиболее распространенной формой чугунной печи является прямоугольник. Реже можно встретить овальные или цилиндрические конструкции. Однако от формы совершенно не зависят технические характеристики.

Удобным дополнением может стать дверца с панорамным стеклом и нагревательные емкости разного типа. Модели из чугуна имеют такие преимущества, как простой монтаж без фундамента, быстрый прогрев помещения и каменки, а также возможность установить бак для воды на трубу.

Печь отапливаемая дровами, создает комфорт и уют в любом помещении.

Плюсы и минусы дровяных металлических печей с баком для воды:

• невысокая цена;
• простой монтаж;
• нет необходимости в фундаменте;
• быстрый нагрев парилки.

Минусы:

• плохая устойчивость к перепадам температуры;
• быстро остывают.

Преимущества и недостатки конструкции кирпичных печей

Большинство гурманов русской бани отдают свое предпочтение кирпичной или каменной печи. Такие печки прекрасно вписываются в любой дизайн и дают свое, неповторимое тепло.

Устройство кирпичной каменки.

Печь, сложенная из кирпича, имеет большую закрытую каменку, конструкции их другого материала не могут соперничать с ней по качеству получаемого пара. Плюсами такой конструкции являются:

• пожарная безопасность;
• долговременное сохранение тепла;
• возможность обогреть большую площадь;
• простота эксплуатации и отсутствие необходимости подкидывать топливо в процессе помывки;
• равномерный прогрев помещения;
• отсутствие контакта между камнями и продуктами горения.

К недостаткам каменной печи относят ее внушительный вес, требующий закладки отдельного фундамента, и необходимость предварительного прогрева бани.

Непосредственно перед строительством печки важно определиться с объемом емкости бака, в котором будет подогреваться вода.

Поскольку фундамент принимает на себя основную нагрузку, то он должен быть достаточно прочным. Это касается стационарных кирпичных печей, для мобильных конструкций основание делается не столь капитальным. Площадка должна на 120-150 мм. превышать габариты нагревательного устройства.

Материалом для изготовления колосниковой решетки обычно выступает чугун. Он обладает отличными характеристиками, способен выдерживать воздействие серьезных температур, долговечен. Для закрывания топки в конструкции предусмотрена герметичная дверца.

Принцип действия дровяных печей с баком для воды

В топливник печи закладываются дрова. При их горении происходит нагрев оборудования. Стенки печи изготавливаются из материала, который имеет высокую теплопроводимость. За их счет происходит быстрый обогрев емкости с водой и помещения.

Камни для бани, размещенные специальным способом, способствуют более длительному удерживанию температуры, ведь они вбирают тепло, а потом неспешно его отдают. Правильно установленная печь с баком позволяет быстро натопить помещение до комфортной температуры.

Закладка топлива в оборудование осуществляется несколькими способами. Этот момент зависит от типа дровяной печи. В процессе сгорания дров образуется зола и сажа. Эти остатки топлива ссыпаются в зольник через колосниковую решетку. Зольник очищается от сажи и золы вручную. Дымовая труба предназначена для вывода газообразных продуктов горения, возникающих в процессе сжигания дров.

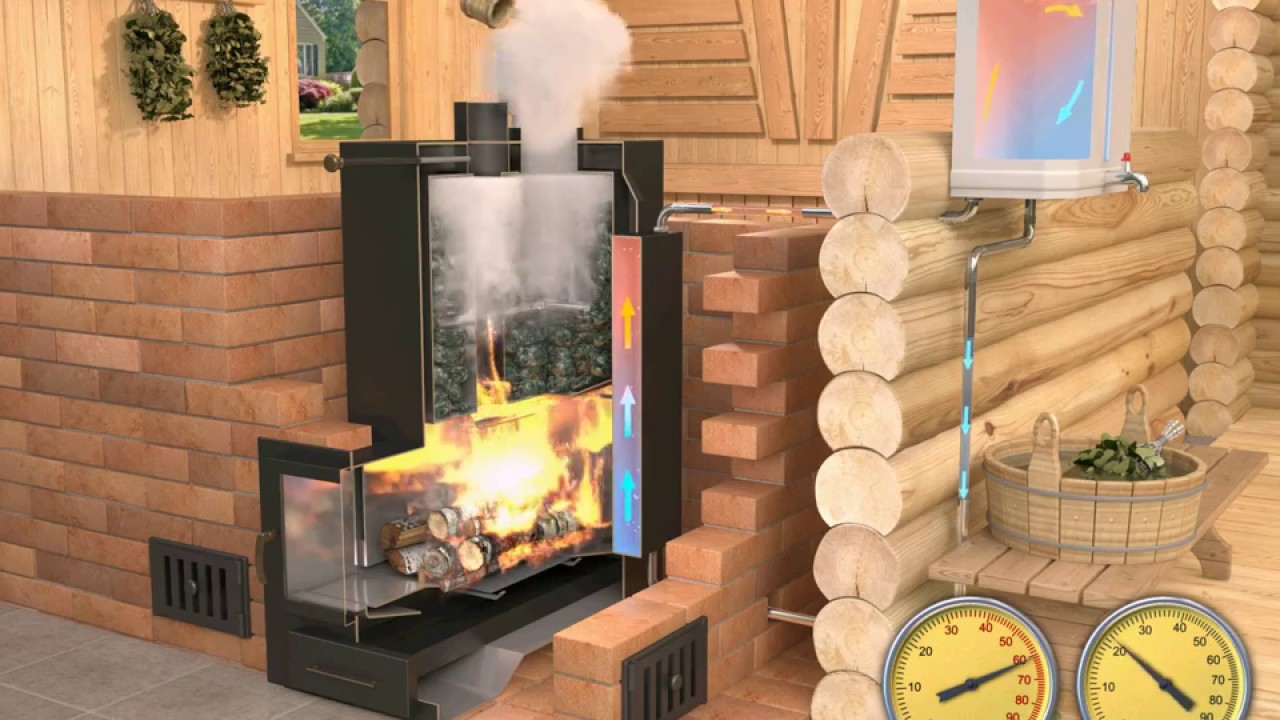

Видео: Схема работы банной печи с водяным баком

Выбираем лучшую печь для Русской бани

Пример устройства чугунной банной печи с баком для воды

В результате сгорания топлива выделяется тепло. Подогретый воздух в несколько раз легче холодного, поэтому он поднимается по камням вверх. Камни нагреваются, отдавая тепло помещению парилки, где формируются комфортные температурные условия.

Возможностью создавать оптимальный температурный режим обладают дровяные печи с баком для воды с выносной топкой. В подобных конструкциях загрузка топлива в камеру осуществляется из помещения, примыкающего к парилке. Отходящие газы отдают тепло, происходит быстрое нагревание воды.

Печь с баком хорошо справляется и с нагревом парилки, и с подготовкой горячей воды для душа.

Существуют печи с длительным горением. Такие устройства работают без подкидывания дров на протяжении 6-20 часов, что освобождает от долгого контроля. Процесс горения у таких печей происходит в обратном направлении – сверху вниз.

Конструкции топки для печи – особенности различных типов

Дровяные банные печи классифицируют по положению топки, которая может быть встроенной или выносной.

Если предбанник в бане отсутствует (обычно при малых размерах строения) топки в таких банях размещается непосредственно внутри парной.

Такой вариант не приветствуется, поскольку это вредно для здоровья, хоть и помогает сэкономить место. В данном случае топка располагается внутри парной, и дрова при необходимости подбрасываются прямо там. Такое расположение опасно тем, что кислород в помещении выжигается, и люди могут почувствовать слабость, головокружение и даже удушье, так как при открывании дверцы некоторое количество дыма все же попадает внутрь помещения. Однако, при добавлении воды на камни весь дым моментально удаляется при помощи пара.

Выносная топка намного функциональнее и удобнее. Она находится в соседнем помещении и не оказывает никакого влияния на кислородный баланс в парной. Вне зависимости от температуры люди будут чувствовать себя в парной с такой печью одинаково комфортно. Единственный минус в том, что нужна будет большая площадь бани: она должна состоять как минимум из двух помещений (парилки и предбанника, например).

Разновидности баков для воды по способу их размещения на банной печи

Печь с баком для воды — это самый простой и традиционный способ горячего водоснабжения в бане.

Трудно представить нормальную баню без горячей воды и для ее получения даже не надо покупать бойлер, поскольку уже имеется печь или котел, достаточно установить специальный резервуар. Однако сначала нужно определиться какой тип емкости лучше всего подойдет. Существует несколько вариантов нагрева воды в бане:

• выносные баки, располагающиеся отдельно от печи (в этих печах имеется встроенный теплообменник, который выполняет роль соединительного элемента между конструкцией и баком, вынесенным за ее пределы);
• встроенные емкости, которые размещены в корпусе конструкции;
• навесные баки(крепятся к корпусу);
• приставные;
• дымоходные (рекомендуется приобретать готовые конструкции данного типа, так как устройство дымоходов в бане для дровяных печей требует серьезных знаний и умений);

Печь для бани на дровах с разными типами бака.

Существует целый ряд популярных конструкций для тех, кто намеревается купить печь для бани на дровах.

Средние расценки на модели печей с разной конструкцией:

Встроенные баки для банной печи

Первыми появились встроенные баки. Эти емкости устанавливаются или над топкой или сбоку от нее, формы могут быть любой, но чаще встречаются прямоугольные. Толщина стенок (из нержавейки – другие использовать в печи нерационально) в емкостях до 50 литров 0,8-1 мм, у больших до 1,5 мм. Для слива воды предусматриваются краны (обычно шаровые), заливается вода в специальное отверстие. Но встроенные баки не всегда удобны – пустым не оставишь, а кипящая вода – источник «тяжелого» влажного пара, который для парилки не самый лучший. Потому приходится постоянно сливать горячую воду, доливать на ее место холодную. С навесными произойти может тоже самое, но тут ситуация несколько иная: навесить или снять такой бак достаточно легко. Во всяком случае, можно поставить печь так, чтобы это можно было делать это без особых неудобств.

Выносные баки для банной печи

Расположение бака такого типа – одно из наилучших. Оно дает возможность печи прогревать воду, и в то же время поддерживать тепло в смежной комнате. А также оно препятствует распространению влаги в парной в то время, пока она еще толком не нагрелась. Чаще всего эти баки изготавливают из нержавейки и размещают в ближнем помещении. Чтобы вода нагревалась от печи, устанавливают регистр, который соединяет их через трубы или шланги. Для соединения водной емкости и теплообменника лучше использовать трубы, выдерживающие большие температуры. Лучше всего – на 50 см от печки установить трубы из нержавейки или меди. Металлопластиковые трубы для горячей воды нужно присоединить к ним через фитинги.

Схема подключения выносного бака к банной печи.

Такая система нагрева воды в бане возможна только при использовании печей с теплообменниками. Многие производители банных печей разрабатывают свои печи так, чтобы их можно было устанавливать в топке, они же предлагают уже готовые теплообменники. Печи с теплообменниками есть практически у всех ведущих отечественных производителей:

• Везувий
• Вулкан
• Термофор
• Ермак
• Теклар
• Теплодар
• Жара
• Варвара
• Ферингер

Если вы собираетесь покупать готовую печь, рациональнее будет купить теплообменник того же производителя: он рассчитывался на эту систему и работать должен хорошо. Не возникнет проблем с подключением теплообменника к банной печи: предусмотрены выводы из печи, снабженные кранами. К ним подсоединяете трубы и выносной бак.

Печи с теплообменниками особенности использования:

• Заполнять систему водой нужно в холодном виде. Если в раскаленную печь заливать холодную воду, в теплообменнике возникает большая разница в температурах, что приводит к разной величине температурных расширений и его может разорвать.
• Соединяя теплообменник с баком для воды и выбирая место для их установки помните, что для нормальной циркуляции воды длина труб не должна превышать 3 метра. Этой длины достаточно для установки бака за стенкой в соседнем помещении. Если вас такой вариант не устраивает, нужно будет встроить насос, который будет обеспечивать требуемую скорость движения воды.

Подключение выносного бака и теплообменника

Использовать для соединения теплообменника и бака можно любые трубы, которые могут выдерживать высокие температуры. Например, на полметра от печи можно поставить металлические (желательно нержавейку или медь), а от них через фитинги уже можно ставить или металлопластиковые для горячей воды или, может, оплетку. Места соединения патрубков, выходящих из печи, уплотняйте специальной подмоткой, которая применяется для высокотемпературных агрегатов (тангитом), прокладки желательно заменить на самодельные из паронита.

Подключение теплообменника к банной печке.

Диаметр труб: обычно берут 3/4 дюйма или дюймовые. Меньше не рекомендуется, так как из-за большого сопротивления может слишком медленно двигаться вода, из-за чего будет плохо греться в выносном баке, а в теплообменнике будет кипеть. При подключении не забывайте все горизонтальные участки делать с небольшим уклоном в сторону печи. Это также способствует улучшению циркуляции.

Печи с выносным баком для воды удобны в эксплуатации.

Также для более активного движения воды в системе желательно выносной бак поднимать выше уровня печи. Чем больше перепад высот, тем больше разница в давлении и скорость, с которой жидкость будет циркулировать в системе.

Конечно, можно попытаться сэкономить и изготовить теплообменник своими руками, но при этом нужно будет учесть достаточно большое количество нюансов.

И напоследок, посмотрите видео и хорошо подумайте, нужен ли вам бак для воды, или лучше поставить бойлер.

Навесные баки для банной печи

Навесной бак представляет собой герметичную емкость с крышкой (съемной или откидной) и краном для слива горячей воды. Крепится он на одну из боковых или на заднюю стенку. Креплением обычно служат металлические крючки. Чаще всего сделаны они из нержавейки так как только нержавейка успешно переносит тяжелые  условия длительное время. Можно найти эмалированные баки для воды, но без проблем они служат только до появления сколов и трещин эмали. Эти дефекты на какое-то время можно замазать специальной эмалью, но все равно рано или поздно они проявят себя.

Другие способы защиты от коррозии или неприемлемы из-за высоких температур (краска или полимерные покрытия могут сгорать или плавиться) или слишком дороги и в результате их стоимость выше, чем нержавейка, а качественные показатели хуже.

При нагреве бак, наполненный водой, забирает у печи до 2 кВт мощности, что следует учесть при выборе модели для бани.

Их недостатками являются такие факторы, как: невозможность сделать душ, необходимость дополнительного затишного ограждения чтобы исключить вероятность контакта с раскаленными стенками бака, а также проблема, как у встроенных баков – эффект избыточного и холодного пара, образующегося из-за того, что вода быстро закипает в то время, когда помещение еще не совсем прогрелось.

Но и  в этих случаях можно приспособиться – навешивать бак после прогревания парилки.

Большая часть производителей предлагает для своих печей навесные баки опционально (за отдельную плату), но никто не мешает сделать такую емкость своими руками. Однако насколько это выгодно, нужно посчитать. Учтите стоимость материала и работы. Если делать будете сами – это одно, а если заказывать у кого-то – нужно считать.

Есть  еще очень интересный вариант бака для воды,  конструкция, проще которого вроде бы и не бывает. Его не назовешь навесным. Он, скорее, приставной. На рисунке продемонстрирован принцип нагрева воды в этом варианте. В топливник вварена наклонная труба(5)с заглушенным нижним торцом. Противоположный конец ее с открытым торцом вварен в емкость (6) (для горячей воды), установленную, естественно, выше топливника.

1 — корпус; 2 — топливник; 3  — колосниковая решетка; 4  — зольник; 5 — наклонная труба; 6 — водогрейный бак.

Как происходит теплопередача в этой печи от топливника к баку с водой?

Труба (5) представляет собой не что иное, как открытый термосифон: так в современной технике именуется это теплопередающее устройство. Вода из бака (6) самотеком заполняет трубу (5), в нижней части которой, помещенной в топливник печи, кипит, как в обычном чайнике.

Паровые пузыри всплывают по трубе в бак, где схлопываются. При этом масса пара переносит тепло «испарения-конденсации», которое в десятки раз превосходит количество тепла, переносимого конвекцией. Кроме того, сама конвекция в термосифоне активизируется паровыми пузырями, что улучшает ее теплоперенос. При такой простой конструкции вода в баке греется очень быстро, и печь стоит рекомендовать домашним мастерам для самостоятельного изготовления, разумеется, при условии неукоснительного соблюдения герметичности сварных швов.

Бак на дымоходной трубе

Для нагрева воды можно использовать тепло, обычно улетающее в трубу: на дымоотводящую трубу тоже можно навесить бак. И вода будет греться очень эффективно: температура дымохода может достигать 500^оС

Греть воду при помощи тепла от дымохода выгодно по трем причинам:

1. Вы используете тепло, которое раньше просто выводилось на улицу;
2. Процесс нагрева никак не влияет на время подготовки парилки;
3. Медленнее прогорают трубы дымохода: на обогрев уходит большая часть тепла, и режим эксплуатации становится более мягким.

Похожий способ нагрева – от горячего воздуха, проходящего через расположенную в середине трубу – используется в самоварах. Потому такие устройства называют еще баками для воды самоварного типа. В поперечном разрезе геометрия таких емкостей может быть различной: квадратной, прямоугольной, треугольной, круглой, овальной. Выбираете, что больше нравится, или то, что лучше «встанет», легче закрепится и т.п.

При всей своей привлекательности имеет такой способ нагрева воды и недостатки:

• Практически не в одном устройстве нет способа проконтролировать уровень воды в баке. Сколько там осталось ее – не понятно. Аналогично дело обстоит и с контролем температуры. Допускать кипения воды нежелательно, если хотите «сухой» пар, а контролировать ее состояние нечем.
• Большой бак на трубу монтировать сложно: вес с водой получается в районе 100 кг и больше, и нужно придумывать надежную систему крепления, причем так, чтобы вес приходился не на печь, а на какие-то другие элементы. Исключение – печи с баком на трубу сразу от производителя. В этом случае все рассчитано и предусмотрено.
• Если бак располагается не сразу над печкой, заливать воду в него неудобно – заливное отверстие получается высоко.

Как обойти невозможность контролировать уровень воды в баке народ уже придумал. В этом видео описаны несколько возможностей.

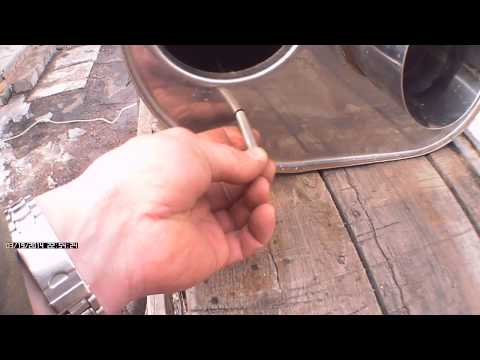

Бак под воду на дымоходе в баню! №-2

Особенности печей на дровах длительного горения со встроенным или навесным баком

Бак для размещения воды представляет собой металлическую емкость. Вариант конструкции с подвешенным с наружной стороны баком или встроенным в корпус печи считается очень неудобным.

Встраиваемый тип размещения емкости для воды не позволяет контролировать уровень жидкости в нем. Вода в этом случае подвергается постоянному кипению, поэтому потребуется дополнительно организовать систему для отвода пара.

Навесные баки характеризуются быстрым кипением, которое опережает тот момент, когда парилка начинает нормально протапливаться. Образуется негативное явление, называемое «холодным паром». Такой пар повышает уровень влажности в помещении, что создает серьезные препятствия для формирования приемлемых и комфортных условий в бане.

Печь со встроенным баком для нагрева воды.

В пристроенных баках часть тепла затрачивается на нагрев воды, из-за чего увеличивается время прогревания парилки. Горячая вода должна сливаться и разбавляться холодной, что создает дополнительные неудобства.

Особенности печей с выносной емкостью для воды

Выносной бак для воды нагревается двумя способами: от трубы дымохода или от топки. Если речь идет о нагреве посредством топки, в металлических или кирпичных печах выполняется монтаж змеевика прямо в нее. Такой змеевик оснащен парой патрубков. Они выходят наружу, где монтируется выносной бак, который обязательно должен располагаться поблизости от источника тепла. Максимально допустимое расстояние составляет 3 метра.

Это требование обуславливается тем, что циркуляция внутри контура будет осуществляться в естественном режиме. Бак подвешивается на стену с внутренней или наружной стороны помещения парилки. Он в обязательном порядке размещается выше уровня расположения камеры сгорания.

Металлическая банная печь с выносным баком для воды.

Благодаря этому появляется возможность:

• контролировать температурный режим;
• контролировать уровень жидкости;
• выполнить монтаж душа или смесителя прямо к бачку.

Такие печи имеют и недостатки. Во время прогревания помещения частично тепло от топки уходит на разогрев воды. Без этого не обойтись, ведь заливание системы после нагрева парилки запрещено, так как в раскаленных трубах может произойти закипание жидкости, спровоцированное резким охлаждением. Вслед за этим может последовать удар и разрушение теплообменника.

Дровяные печи с емкостью для воды (подогрев от дымоотвода)

Самым выгодным вариантом считаются печные конструкции, в которых емкость для воды питается от энергии дымового газа. Газообразные продукты горения имеют очень высокую температуру. Поэтому эффективность работы печи не будет снижена, если для обслуживания ГВС будет взята часть тепла от газохода.

Разные варианты печей с баком, вода в котором подогревается от дымоотвода.

Использование тепла от продуктов горения для нагрева воды – оптимальный способ организации системы, поэтому у потребителей есть возможность купить печи с баком для воды этой и других модификаций в большом многообразии.

Расценки на популярные отечественные модели:

Специфика финских печей на дровах от популярных производителей

Печные конструкции финского производства ассоциируются у потребителей с понятием надежности и комфорта. Стоимость изделий на порядок выше, чем отечественных. Но выгодные характеристики финской продукции оправдывают высокую цену.

Финские печи ассоциируются с высокой надежностью, комфортом и простотой в эксплуатации.

Популярные бренды:

• Kastor – обогрев осуществляется за счет теплового излучения, идущего от камней и стенок корпуса. В основе действия конструкции лежит принцип конвекции. Наиболее выгодными характеристиками продукции является высокое качество материалов, применяемых в изготовлении печей, привлекательный внешний дизайн, специальная система воздухообмена и дверцы, выполненные из стекла;
• Helo – модельный ряд включает модификации для бытового использования в домашних банях (небольшая мощность и цена) и конструкции для саун общественного назначения (широкий функционал, высокая эффективность);
• Harvia – продукция бренда отличается долгими сроками эффективной службы, прочностью, экологичностью и высокой скоростью обогрева помещения. Печи экономичны;
• Narvi – оборудование компании предлагает потребителям удобство эксплуатации, простоту и высокую скорость нагрева.

Средняя стоимость финских печей:

Строительство печи на дровах для дачи из кирпича и металла

Кирпичные конструкции изготавливаются своими руками. Для качественного и быстрого строительства можно прибегнуть к помощи специалистов.

Размещение металлической печи и водяного бака в бане: 1 — печь-каменка с водогрейной рубашкой; 2 — труба дымовая из нержавеющей стали (115 мм); 3 — разделка дымовой трубы; 4 — негорючее покрытие стен; 5 — кран сливной; 6 — бак для горячей воды; 7 — кран разбора горячей воды; 8 — трубы термостойкие; 9 — перегородка; 10 — лавка для тазика.

Пошаговая инструкция:

• формирование ямы (глубина – 0,3 м, размеры на 0,1 м превышают габариты печи с каждой стороны);
• утрамбовка грунта;
• формирование щебневой подушки (толщина слоя – 0,1 м);
• формирование песочной прослойки и уплотнение (толщина – 0,1 м);
• монтаж деревянной опалубки;
• формирование каркаса из арматуры (диаметром 12 и 8 мм);

Банная печь из кирпича, построенная своими руками.

• заливка бетонной смесью (толщина – 0,1 м);
• просыхание на протяжении 3 недель (опалубка может быть снята до окончательного затвердения);
• монтаж гидроизоляционной, термоизоляционной прослоек (лист стали или асбестовый картон);
• укладка кирпича с применением глиняного раствора.

Организация небольших печей из металла для бани своими руками, чертежи, фото

Металлические конструкции менее инертны, чем кирпичные. Их остывание происходит так же быстро, как и нагревание. Для небольших парилок подойдет малогабаритный вариант изделия с баком, размещаемым над камерой, где хранятся паровые камни.

Компактная печь-каменка для бани с баком для воды (а — каменка непрерывного действия; б — каменка периодического действия): 1 — зольник; 2 — топливник печи-прачки; 3 — бак, заполненный камнями; 4 — ведро с водой; 5 — выходной дымоход; 6 — бакс водой; 7 — бочка, заполненная камнями; 8 — дверка для пара.

Для самостоятельного изготовления корпуса потребуется листовая сталь с толщиной 3-5 мм. Можно применить стальные трубы с большим диаметром или бочки.

В верхней зоне корпуса размещаются камеры для камней. В боковую часть монтируется дверца, через которую будет осуществляться полив паровых камней.

Небольшая металлическая печь для бани со встроенным баком.

В процессе работы такой печи горячие газы и огонь будут проходить сквозь камни и нагревать их вместе с водой. Для отвода газов следует организовать дымовую трубу из середины бака. Рекомендуется использовать сендвич-трубы.

Изготовление печной конструкции своими руками имеет массу преимуществ. Однако, не имея соответствующих навыков и знаний, лучше прибегнуть к помощи специалистов или же приобрести готовую конструкцию из чугуна или металла.

В чем отличия печи от котла

Печь и котел это два способа отопления. Оба эффективно обеспечивают тепло в помещении, но это различные методы, имеющие свои уникальные преимущества и недостатки. Люди, которые не понимают физику или рабочие принципы, лежащие в основе печей и котельных могут путать эти два метода отопления, и не могут сделать правильный выбор.

Одно из преимуществ котлов это возможность отапливать помещения по-разному с помощью термостата.

Печки воздушного отопления распространяют теплый воздух по всему помещению. В котлах нагревают воду, а затем используют тепло воды или пара для обогрева помещения. Для распределения пара или воды по всему дому используют трубы, которые несут пар или воду к радиаторам. Также, горячая вода может нагревать дом через отопление пола.

Как выбрать банную печку с баком под воду

Чтобы правильно выбрать печь в баню на дровах с баком для нагрева воды, учитывают особенности конструкции нагревательного бака и печки, объем и другие рабочие параметры.

После определения необходимых функций и характеристик, подбирают оборудование по марке производителя и ценовой категории. Основными критериями выбора считаются:

• Принцип нагрева воды;
• Материал, из которого изготовлен бак – большинство моделей состоит из многослойного металла, благодаря чему исключается появление ожогов по причине случайного прикосновения к печному корпусу;
• Внешний вид – кроме классических круглых и квадратных емкостей, можно выбрать нестандартные баки, треугольной формы;
• Особенности монтажа емкости.
• уровень тепловой мощности – зависит от размера парильного помещения (модель с высоким показателем мощности в небольшом помещении будет провоцировать перегрев, а маломощная печь в большой бане очень быстро сломается по причине высокой нагрузки);
• разновидность топки, которая может быть выносной или встроенной. В первом случае печь обслуживается из предбанника;
• тип печи – при частом использовании бани рекомендуется устанавливать закрытую конструкцию, которая удерживает тепло на протяжении длительного времени. Открытые варианты печей монтируются в парилках, используемых очень редко;
• объем камней – большое количество камней способствует более длительному удержанию тепла, а, следовательно, и снижению расхода дров;
• торговая марка – продукция лидирующих производителей отличается высоким КПД и обширными функциональными возможностями.

Судя по количеству обращений к консультантам, одним из сложных критериев выбора остается подбор печи по объему бака.

Как высчитать объем бака?

Необходимый объем легко высчитать, если учесть, что на одного человека приходится порядка 20 литров горячей воды. В технической документации большинства производителей указано, какой объем воды печка сможет нагреть без ущерба для прогрева парной.

Подбор осуществляют, опираясь на приведенные критерии, учитывая особенности водонагревательных баков:

1. Банные печи на дровах с навесным баком – укомплектовываются емкостью от 20 до 80 литров. Баки с большим объемом не устанавливают по причине высокой нагрузки на дымоходную трубу. Во время установки бака самоварного типа на дымоходе, положение емкости фиксируют к стене, одновременно снижая нагрузку на конструкцию.
2. Печки с встроенной емкостью – объем ограничен габаритами печи. В большинстве моделей, встроенные емкости имеют объем 20-30 литров.
3. Модели с змеевиком (теплообменником) – в технической документации прямо указывается максимальный объем водогрейного бака. При расчетах можно воспользоваться услугами специального онлайн калькулятора или помощью консультантов.

Какой бак лучше: как выбрать бак для бани

Уникальное распределение тепловой нагрузки в распределительной камере печки и в сложной двух поточной системе дымовых каналов дает эффективное аккумулирование и использование тепла для нагрева воздуха в бане, камней в каменке и воды в баке. Такая сложная система теплообмена и специальная конструкция обеспечивает высокий КПД печей.

Замеры показывают, что температура дымохода при правильной эксплуатации не поднимается выше 200 °С, т.к. тепло максимально используется внутри печки, передавая максимум тепловой энергии на камни в каменке . По этой причине для нагрева воды лучше использовать навесную емкость а не популярный бак самоварного типа, который нагревается за счет тепла газов в дымоходной трубе.

Вода в баке быстро прогревается за счет большой площади соприкосновения с поверхностью печки.

Где купить печь с баком для воды

Купить печь для бани на дровах можно либо в специализированных магазинах, либо заказав ее через сеть интернет. При этом и у одного, и у другого способа приобретения есть как свои положительные стороны, так и отрицательные. Хотя в обычном магазине можно рассмотреть печь как следует на наличие заводского или любого другого брака, покупая оборудование через интернет можно сэкономить часть денег. Причина более низкой стоимости при покупке печи в сети в том, что продавцу не нужно нанимать штат сотрудников, выплачивая им зарплату, а также нет необходимости платить за аренду помещения под магазин. Это достаточно чувствительно влияет на конечную стоимость оборудования для бани, да и любых других товаров.

Видео: Печи для бани с баком для воды, какую печь выбрать

Капельный полив в теплице на основе капельной ленты

Какую печь для бани выбрать?
