Ленточный фундамент: устройство, разновидности применение

Ленточный фундамент для дома: достоинства и недостатки как сделать своими руками

Ленточный фундамент представляет собой непрерывную железобетонную полосу, которая располагается по всему периметру строения. При этом закладка фундамента ведется и под коробку здания, и под внутренние несущие стены с сохранением одинаковой формы поперечного сечения фундамента. Фактически он представляет собой продолжение несущих стен, которое уходит вглубь грунта на определенную глубину, повышая устойчивость конструкции.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-1
Монолитно ленточный фундамент в разрезе.

Перед тем как приступать к возведению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы.

Ленточный фундамент: типы конструкций и область применения

Ленточный фундамент считается основным в сфере индивидуального строительства и подходит при возведении от легких каркасных домов,  до домов с тяжёлыми стенами (кирпичными, газосиликатными и монолитными). Конструкция фундамента достаточно проста в устройстве и при необходимости его можно возвести на различного типа грунтах.



Технологический процесс заливки ленточного фундамента прост в исполнении, но в сравнении со свайными или столбчатыми конструкциями, требует больших трудозатрат и расходных материалов в виде бетона и опалубки.

Типы почв для строительства дома: (прочитать подробнее)

Применение ленточного фундамента необходимо в следующих случаях:

  • Когда предполагается возведение бетонных, каменных или кирпичных стен.
  • Когда в доме планируется монтаж монолитных, железобетонных или металлических перекрытий, которые имеют достаточно тяжелый вес.
  • Когда неоднородный грунт на участке создает угрозу неравномерной осадке фундамента, что может привести к деформации и разрушению стен дома.
  • Когда проект дома предполагает обустройство подвала или цокольного этажа. В этом случае ленточный фундамент может выступить в роли стены подвального помещения.
lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-2
Основное назначение подвальных этажей и помещений – это разнообразные кладовки и подсобки, а также места прокладки коммуникаций.

Что такое подвальное помещение?

Таким помещением считается этаж, который заглублен в землю на 2-2,2 м. ниже линии грунта. Этого будет достаточно, чтобы устроить здесь склад или котельную. Если нужен полноценный этаж, то глубину ямы следует увеличить как минимум, на полметра. Тогда в подвальное помещение может быть использовано под спортзал или гараж. Существует такая разновидность нижнего этажа, как цокольный. Его называют полуподвальным помещением. Он заглублен в землю на половину высоты полноценного этажа.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-3
Сравнение подземного, подвального, цокольного и надземного этажа.

Чем отличается цоколь от подвала?

По внешнему виду цокольный и подвальный этажи очень похожи, однако сильно отличаются по назначению и отношению к уровню земли.

Отличие между подвалом и цоколем прописано в двух документах:

  • СНиП 31–02–2001 «Дома жилые одноквартирные»
  • СНиП 2.08.01–89* «Жилые здания».

Разница между цокольным и подвальным этажом лишь в высоте уровня земли – цоколем считаются помещения, в которых уровень земли приходится менее чем на половину высоты комнаты, а подвалом те комнаты, где уровень земли соответствует половине или больше высоты помещения. Поэтому в цокольном этаже можно вставить относительно высокие окна, а в подвальных помещениях приходится довольствоваться низкими широкими окошками. Это единственное техническое отличие между подвальным и цокольным этажом, ведь материал и технология стен, способы отделки и гидроизоляции для них одинаковы.

Различают два основных вида ленточной конструкции:

  1. Монолитный – изготавливается сразу на строительной площадке.
  2. Сборный (состовной) фундамент – выполняется из железобетонных блоков.

Составные (сборные или блочные) ленточные фундаменты также могут подразделяться на комбинированные, в которых совместно с бетонными элементами используются:

  • бутовый камень;
  • кирпич, в качестве внутренней или внешней облицовки;
  • бетонные подушки для установки фундамента на сыпучих грунтах;
  • монолитные обрезы или подошвы из армированного бетона;
  • железобетонные плиты для установки нулевой отметки.

На выбор конструкции фундамента имеет влияние тип грунтовых пород в месте возведения строения.

Обратите внимание! Ленточный фундамент не относится к поверхностным видам конструкции, так как под него обязательно отрывают траншею, как по периметру, так и с учетом перемычек.

Чем сыпучей грунт, тем глубже будет траншея, особенно для фундаментов, выстроенных из кирпича или бута. Для сборных фундаментов из бетонных блоков глубокую траншею не роют, а применяют бетонные подушки, на которые опирается подошва фундамента. С применение таких подушек возводят здания даже на намывном песке.

Глубина траншеи под ленточный фундамент, устанавливаемый на твердом грунте, не превышает 50 см, а для фундамента под стены внутренних помещений, траншея может быть глубиной 30-40 см. В зависимости от глубины траншеи ленточные фундаменты подразделяются на мелкозаглубленные и сильнозаглубленные. Правильный выбор глубины погружения тела фундамента, позволяет сократить затраты по материалам до 20%.



Фундаменты с углублением тела в грунт не более 50 см, подводятся под:

  • дома с малой этажностью (не более 3-х);
  • каркасные строения;
  • модульные здания;
  • строения, стены которых возводятся из облегченных материалов, таких как пенно- или газобетон.

Нижний уровень сильнозаглубленного фундамента зависит в большой мере от глубины промерзания грунтовых пород, так как должен быть ниже этой точки на 20-30 см. Наличие подвала или подземного гаража также вынуждает применять сильнозаглубленный фундамент блочной конструкции, так как даже при хорошей гидроизоляции, фундамент из кирпича не сможет долго находится глубоко в грунте, не теряя своих эксплуатационных характеристик. Бетонные блоки в этом случае выглядят значительно устойчивее к воздействию избыточной грунтовой влаги.

Монолитный ленточный фундамент

Наиболее часто при загородном строительстве для возведения жилых домов применяют монолитный ленточный фундамент на основе железобетона. Это объясняется следующими факторами:

  • простота изготовления;
  • минимальное количество специального оборудования;
  • отсутствие необходимости в привлечении высококвалифицированных строителей с высокой оплатой их услуг;
  • доступность используемых строительных материалов;
  • высокая степень прочности конструкции;
  • возможность применения на различных типах грунтовых пород;
  • длительный срок службы;
  • большая сопротивляемость агрессивным воздействиям внешней среды;
  • возможность выбора любой толщины тела и обреза фундамента.

Монолитный фундамент сооружается непосредственно на месте проведения строительства. Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор. Такая конструкция способна выдерживать любую нагрузку и подходит под строительство зданий сложной формы.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-6
Монолитный ленточный фундамент.

При строительстве монолитного фундамента заливается вся траншея, ширина которой должна превышать ширину самого фундамента на 10 см. Это делается для устройства опалубки. В опалубке обязательно закладывается армирующая обвязка, и затем заливается бетонная смесь.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-7
Устройство монолитного ленточного фундамента.

Последовательность возведения монолитного фундамента ленточного типа

Первым этапом возведения монолитного фундамента будут работы по подготовке и расчистке участка под будущее строительство. К этому следует добавить закупку и завоз необходимых материалов, инструмента и специального оборудования.

Рабочих для заливки бетона можно нанять самостоятельно, или заключить со строительной фирмой договор поэтапного строительства. Согласно такому договору, весь процесс строительных работ разбит на технологически завершенные этапы, по окончанию которых происходит прием выполненной работы и переход к следующему этапу строительных работ.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-8
Последовательность возведения ленточного фундамента.

Также осуществляется разметка геометрии фундамента на грунте при помощи кольев и веревки, или шпагата. Этот процесс требует внимания и точности. На участках с ровной поверхностью, достаточно одной рулетки, чтобы произвести установку контрольных точек. При сложном рельефе понадобятся дополнительно длинные рейки, строительный уровень и теодолит, при помощи которого фиксируется глубина траншеи фундамента, а также при необходимости и подвального помещения.

Вокруг размеченного участка под фундамент необходимо создать свободную от мусора и посторонних предметов рабочую зону шириной до 3-х метров, которая позволит свободно перемещаться рабочим и перемещать строительные материалы. После завершения всех подготовительных мероприятий переходят ко второму этапу возведения фундамента, а именно к рытью траншеи, и ее подгонки под размеры заливки.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-9

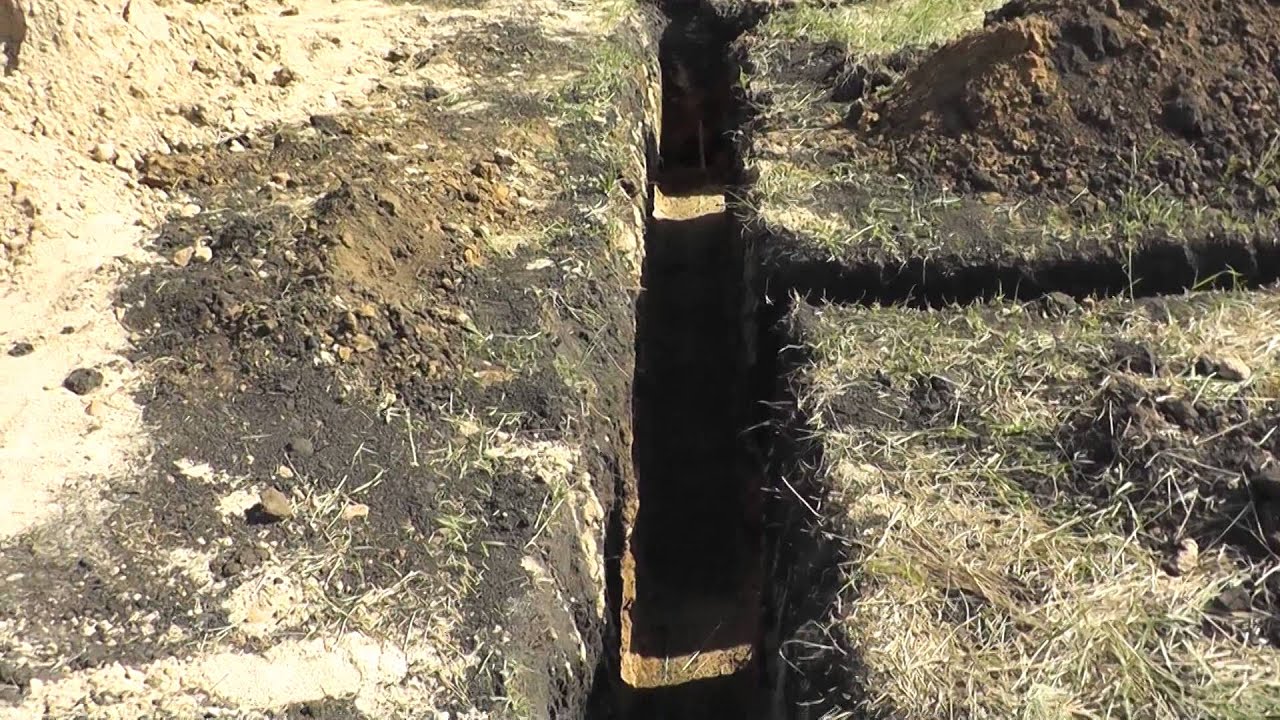

Подготовка траншеи под ленточный фундамент.

В зависимости от предполагаемой кубатуры грунта, который будет вынут, принимается решение копать траншею в ручную, или привлекать экскаватор со специальным ковшом, ширина захвата которого будет соответствовать ширине траншеи. После работы экскаватора дно котлована подчищают лопатами и укладывают на него подушку из песка или гравия мелкой фракции. Затем необходимо обеспечить гидроизоляцию подошвы фундамента.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-10


Подготовка траншеи под ленточный фундамент.

Для этого верх подушки покрывают гидроизоляционным материалом. Это может быть как обыкновенная полиэтиленовая пленка, так и рубероид. Также по песочной или гравийной подушке можно сделать цементную стяжку, которая предотвратит попадание в бетон влаги, поднимающейся из грунта. Для надежности, такой цементный слой небольшой толщины, до 50 мм, можно уложить и по верх слоя гидроизоляционного материала, закрепив его таким образом.

Выставление опалубки под ленточный фундамент

Опалубку для фундаментного монолита можно разделить на две части – подземную и наземную. Опалубку для заглубленной части тела фундамента можно установить даже из обрезных досок, но для наружной опалубки подходит исключительно струганная с одной стороны обрезная доска. При этом струганная сторона доски должна быть повернута в сторону тела фундамента.


lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-11
Опалубка ленточного фундамента.

С особенной тщательностью необходимо подойти к укреплению стенок опалубки путем установки распорок, которые предотвратят выгибание досок конструкции. Перед началом работ по заливке бетона в тело фундамента внутренняя поверхность опалубки поливают водой, или выстилают строительным полиэтиленом, который после схватывания бетона позволит легко снять доски.

Необходимо также подготовить обрезки труб, по длине соответствующие ширине фундамента. При их помощи формируют технологические отверстия для заводки в дом труб водопровода, и вывода из него канализации. После возведения фундамента его обрез также изолируют гидроизоляционным материалом.

Укладка арматуры

Параллельно с работами по установке опалубки производится монтаж арматуры в местах будущей заливки тела фундамента. Арматура собирается в решетчатые каркасы, которые формируются двумя и более поперечными вертикальными рядами арматурных прутьев, которые имеют длину, не превышающую высоту монолита ленты фундамента.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-12
Монтаж арматуры ленточного фундамента.

Между собой эти ряды соединены горизонтально расположенными продольными рядами арматуры. Размер ячеек выбирают кратным 5 см и он может равняться 5х5, 10х10, 20х20 и 25х25 см. Наиболее часто в монолитных фундаментах для создания сетки усиления применяют арматуру класса АІІІ с диаметром стержней 12 мм. Для вязки арматуры применяется любая мягкая проволока или пластиковые хомуты с зубчатыми фиксаторами, что значительно убыстряет процесс создания армирующего каркаса для фундамента.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-13
Армирование ленточного фундамента.

При больших нагрузках, которые будут воздействовать на ленту монолита, арматурные стержни скрепляют друг с другом путем сварки. Такой метод создания каркаса позволяет получить фундамент с самыми высокими прочностными характеристиками. Каркас усиления должен быть сформирован таким образом, чтобы захватывать весь объем тела фундамента, как по высоте, так и по ширине.

Особое внимание следует уделить связыванию углов, а также точек соединения лент фундамента, заливаемых под внутренние перемычки сооружения, с основным периметром. Такие места несут наибольшую нагрузку «на разрыв», и должны быть провязаны цельными стержнями арматуры, которые предварительно сгибаются под углом в 90 градусов. Концы продольных секций каркаса также крепятся друг с другом, образуя единую конструкцию по всему объему монолитного фундамента.

Расстояние между стенками фундамента и краями армирующего каркаса не должно превышать 70 мм, но и быть не меньше 35 мм.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-16
Ленточный фундамент мелкого заглубления.

Сборный ленточный фундамент

С развитием загородного строительства дачных домов и загородных коттеджей, ленточные фундаменты перестали быть элементами конструкций только промышленных корпусов и многоэтажных жилых и административных зданий в городах. Одним из больших их достоинств, является быстрота возведения и малые трудозатраты.

При наличии крана, даже на автомобильной платформе, возведение такого сборного фундамента для загородного дома, по времени не займет больше 1-2 дней. Период усадки таких фундаментов также значительно меньший, нежели у монолитных из бетона и арматуры, или из кирпича и бута. Это также сокращает время строительства всего здания, что сокращает затраты на оплату рабочей силы.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-17
Сборный ленточный фундамент.

Имеется еще один нюанс, который говорит в пользу блочных ленточных фундаментов. Заключается он в следующем. Для установки бетонных блоков в тело фундамента необходимо привлечь таких специалистов:

  • крановщика;
  • стропальщика;
  • двух монтажников;
  • подсобного рабочего.

Получается 4-е человека, при этом высокой квалификацией должен обладать только крановщик. При небольших объемах работ и размерах самого фундамента, выполнение обязанностей стропальщика и подсобника можно возложить на одного человека. Квалификации для того, чтобы зацепить крюками блок или подушку, а также приготовить в бетономешалке цементный раствор для кладки блоков, не нужно.

Основная нагрузка по возведению ложится на монтажников, но и здесь их квалификация необходима только для точного выставления первого ряда блоков или подушек под подошву. Затраты на цемент и песок также значительно меньше, нежели они есть при строительстве фундаментов из кирпича или монолита из бетона.

В последнем случае, к цементу и песку следует из материалов еще добавить щебень, арматуру и проволоку для ее вязки. Также не исключено привлечение сварщика, а это дополнительные расходы на оплату его работы и на закупку электродов. Сократить затраты при возведении блочных фундаментов можно также применив прерывистый метод укладки. При таком методе укладки, соседние блоки в горизонтальной порядовке уложены не в притирку друг с другом, а с определенным интервалом, образуя просветы, которые впоследствии закладываются кирпичом.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-18
Прерывистый  ленточный фундамент.

При этом, для этих целей не обязательно использовать цельный кирпич, можно обойтись и половинками, тем более, что никакой полезной нагрузки они не несут, и впоследствии будут закрыты облицовкой – сайдингом или «шубой».

Главный минус таких фундаментов заключен в меньшей на 20-30% прочности по сравнению с монолитами. Единственный способ их усиления заключается в укладке проволочных или армированных сеток между горизонтальными рядами блоков.

Сборный ленточный фундамент состоит из отдельных бетонных блоков, которые укладывают в подготовленную траншею, соблюдая технологию кирпичной кладки. Из них выкладывается лента нужной формы непосредственно на участке. Крепятся такие блоки с помощью цементного раствора.

Обратите внимание! При строительстве фундамента из блоков ФБС, необходимо использование специализированной техники для доставки и монтажа блоков, а также наличие профессиональной и опытной бригады, которая выполнит все работы по установке фундамента из ФБС.
lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-19
Сборный ленточный фундамент.

Основная задача такого основания – это равномерное распределение веса здания по всей опоре, а также по всему грунту, что расположен под зданием. Кроме того, основание должно сохранять структуру и геометрию здания вне зависимости от того, какие внешние силы, толчки из грунта или другие условия будут влиять на здание. Перед началом строительства надо определить какой именно сборный фундамент вам будет необходим для сооружения.

Сборный фундамент бывает:

  • заглубленный и заглубленный с опорной подушкой;
  • мелкозаглубленный и мелкозаглубленный с опорной подушкой.

Заглубленный сборный фундамент располагается ниже уровня промерзания земли. Для начала копается траншея необходимой ширины, выкладывается опорная подушка. Блоки смазываются раствором цемента и кладутся плотно друг на друга.

lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-20
Строительство фундамента из блоков ФБС.

Мелкозаглубленный сборный фундамент располагается выше уровня промерзания земли. Фундамент такого вида используется в основном при высоком уровне грунтовых вод и для облегченных построек. Выполняется все аналогично как и заглубленным сборным фундаментом.

Ленточный фундамент фбс: размеры и характеристики фундаментных блоков (прочитать подробнее)

Строительство фундамента из блоков ФБС — это отличная возможность незначительно ускорить процесс возведения дома или коттеджа. При использовании данной технологии Вы без лишних расчетов и затрат получаете необходимый контур дома определенных размеров.

Обратите внимание! из-за использования при возведении фундамента специальной техники и заказа блоков, цена на сборный ленточный фундамент получается дороже монолитного ленточного.
lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-21
Блоки ФБС.

Часто у потребителя возникает справедливый вопрос: в чем преимущество сборного фундамента?

Сейчас мы постараемся ответить на ваш вопрос и предоставим весомые аргументы в его пользу:

  • Сборный фундамент не нуждается в особых условиях транспортировки и монтажа;
  • Применение фундаментных блоков на порядок сокращает сроки строительных работ;
  • Если у вас есть желание построить подвальное помещение, использование для этих целей блоков сэкономит ваше время и деньги;
  • Высокое качество ФЛ и ФСБ блоков;
  • Нет температурного предела (возводить ленточный фундамент с готовых блоков можно даже при отрицательной температуре);
  • При использовании сборного фундамента резко сокращается себестоимость этой части здания.
lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-22
Сборный фундамент является очень прочным основанием и может прослужить до 150 лет.

Как видите плюсов  у сборного фундамента немало – блоки ФБС высотой по 60 сантиметров придают исключительную прочность дому, а хорошая стяжка сверху гарантирует равномерное распределение веса.

Основным минусом такой технологии является:

  • необходимость проводить дополнительную стяжку в месте примыкания блоков ФБС к общей конструкции фундамента;
  • потребность в привлечении тяжелой строительной техники.
Обратите внимание! Данная основа нецелесообразна под дом с подвалом, поскольку через швы может проникать вода. Но если все-таки проект предусматривает подвал, то необходимо позаботится о дополнительной гидроизоляции.
lentochnyiy-fundament-foto-video-ustroystvo-raznovidnosti-primenenie-23
Сборный фундамент подходит для строительства малоэтажных домов простой формы.

Продолжение статьи читайте на следующей странице.
