Двутавр: фото, видео, сортамент, размеры, технические характеристики профилей



Особенности конструкции двутаврового профиля

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях. Данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения.

Что такое швеллер: сортамент, характеристики, сферы применения (прочитать подробнее)

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-1
Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами.

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-2
Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля.

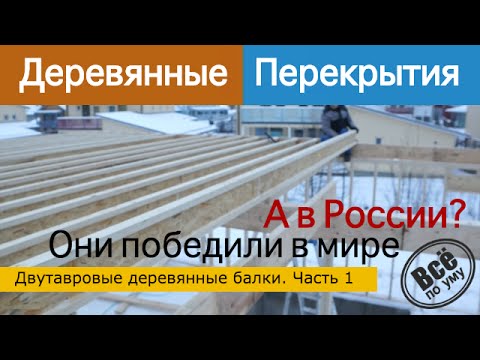

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Обратите внимание! Балки из углеродистой стали рассчитаны на применение внутри помещения, где исключается воздействие неблагоприятных погодных условий. Для проведения наружных работ или при повышенных требованиях к прочности конструкции следует использовать балки из низколегированной стали.

Особенности изготовления двутавровых профилей


Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-3

Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы.

Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.

Характеристики швеллера: вес швеллера, таблица размеров, стоимость профилей (прочитать подробнее)

Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.

Двутавр 10: размеры, характеристики, сфера применения


Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-4
Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам.

Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от  4 м до 12 м.

По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.

Двутавр 12: размеры и масса профиля, маркировка


Данный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-5
В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие.

Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.

Обратите внимание! Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.

Двутавр 14: размеры и особенности конструкции


Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-6
Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками.

Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг. Двутавровая балка такого типа имеет разновидности.

Таблица двутавров № 14 наглядно это демонстрирует:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммМасса 1 м длины, кг
14731407,54,9 13,68
14С801409,15,5          16,9
14Б173137,45,63,810,5
14Б2731406,94,712,9

Двутавр 16 размера, модификации и сфера применения


Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.

Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-7
Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками.

Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.

Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.

Двутавровый профиль № 18: отличительные особенности и вес двутавра


Этот вид профиля относят к прокату фасонного типа – к категории монорельсовых балок. Двутавр 18 принято считать универсальным, поскольку он применим во всех отраслях строительства. Основные его преимущества – жесткость, прочность, износоустойчивость.

Как и предыдущие типы балок, двутавр № 18 изготовлен в соответствии госстандарта 8239-89. Это изделие выполнено в Н-образной форме и представлено в двух вариантах. Различают двутавр стандартной и повышенной точности. Профиль обычной точности имеет высоту 180 мм, ширину 90 мм, значение толщины стенки — 5,1 мм и средней толщины перемычки — 8,1 мм. Вес 18 двутавра в метровой балке составляет 18, 35 кг. Балка повышенной точности характеризуется своими отличительными особенностями. В маркировке присутствует буква «А».  Размеры двутавра 18 в этом варианте несколько отличаются. Полная высота профиля составляет 180 мм. Общая ширина равна 100 мм. Перемычка имеет толщину 5, 1 мм, показатель толщины полки равен 8,3 мм. Весит двутавровая балка № 18 19, 92 кг.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-8
Балку двутавровую № 18 используют при закладке фундамента, создании опорных площадей, а также в качестве армирующих элементов.
На заметку! Чтобы быстро разобраться в маркировке профиля, достаточно знать принцип надписи: первые цифры – высота профиля, буквы – тип балки и цифра в конце – размер балки в данной серии.

Технические показатели, размер и вес двутавра 20


Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-9
Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания.

Классификация профилей и возможные размеры двутавровой балки 20


Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-19
Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом.

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Возможные размеры и вес двутавровой балки – таблица


Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.

Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
20Б11002008,55,622,4
20Ш115019396,030,6
20К1200195106,541,5

Технические характеристики и размеры двутавра 22


Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.

Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-11
Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности.

Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.

На заметку! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.

Двутавр № 24: характеристики и размеры двутавровой балки, ее модификации


Этот профиль, как и другие двутавры, характеризуется рядом достоинств. Среди них можно выделить надежность, длительный эксплуатационный срок, устойчивость к погодным катаклизмам. Использование двутавровых балок исключает опасность разрушения конструкций из-за неблагоприятных факторов окружающей среды. Выполняется он согласно критериям, прописанным в ГОСТе 8239-89.

Размеры двутавра 24 отличаются в зависимости от типа балки. Профиль может быть обычной и повышенной точности. Значение высоты двутавровой балки обычной точности составляет 240 мм. Показатель ширины полки равен 115 мм, стенки – 5,6 мм при толщине полки 9, 5 мм. Метровая балка этого вида имеет массу 27, 34 кг.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-24
Балка двутавр № 24 — это первичный вид стальных конструкций, которые используются при строительстве как промышленных зданий, так и зданий гражданского назначения.

Двутавр с индексом «А» (повышенная точность) по высоте равен 240 мм. Профиль характеризуется более широкой полкой (125 мм) и толстой стенкой (5,6 мм). В толщину перемычка увеличена до 9, 8 мм. Весит такая балка 29, 4 кг.

Двутавр с маркировкой «М» (используемый для конструкции подвесных путей) имеет наклон внутренней грани менее 12%. Размеры двутавра 24м таковы: общая высота балки – 240 мм, значение полной ширины – 110 мм. Перемычка имеет толщину 8, 2 мм, а полка – 14 мм. Метровая балка этого типа весит 38, 3 кг.

Характеристики и вес балки двутавровой № 25


Профиль двутавровый № 25 применяется при строительстве гражданских и производственных объектов, для формирования несущих тяжелонагруженных конструкций, каркасов сооружений и пр. Изготавливается из нелегированного или низколегированного металла в различном исполнении. Вполне естественно, что размеры двутавра 25 в каждом варианте несколько отличаются.

25Б1 – нормальная двутавровая балка. Размеры двутавра 25б1 по высоте составляют 248 мм. Показатель ширины полки — 124 мм, толщины – 8 мм. Показатель толщины стенки равен 5 мм. Метровый профиль весит 21,3 кг.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-25
Двутавровая балка № 25 изготавливается из нелегированного или низколегированного металла в различном исполнении.

25Ш1 – двутавровый профиль с широкими полками. Размеры двутавра 25ш1 таковы: высота профиля – 244 мм, его ширина – 175 мм. Перемычка имеет среднюю толщину 7 мм, а полка – 11 мм. Метровая балка двутавра № 25 весит 44,1 кг.

Таблица двутавровых балок № 25 другой модификации демонстрирует размерные характеристики изделия:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
25Б21252509629,6
25К124924612862,6
25К225025014972,4

Особенности профиля, размеры и вес двутавра 30


Производство двутаврового профиля № 30 регламентируется нормативной документацией, о которой было упомянуто выше. Данные двутавры производят в двух модификациях: обычный двутавр и двутавр с повышенной точностью (имеет маркировку «А»).

Нужно обратить внимание, что размеры двутавра 30, как и профилей другого размера, отличаются в зависимости от точности. Соответственно изменяется и вес изделия, что для некоторых строений имеет принципиальное значение.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-26
Стальная балка № 30 максимально устойчива к деформации и выдерживает колоссальные нагрузки.

Метровая балка 30Б1 весит 32,9 кг. Размеры двутавра 30б1 следующие: высота металлической балки равна 296 мм, ее ширина – 140 мм. Стенка по толщине составляет 4,8 мм, полка – 5,8 мм. Длина профиля 30б1 составляет от 4 м до 12 м.

Размеры двутавра 30ш1 иные. Профиль имеет высоту 291 мм, значение ширины полки – 200 мм, размер толщины перемычки – 8 мм и толщину одной полки – 11 мм. Длина балки  варьируется от 4 м до 13 м. Профиль длиной 1 метр весит 36,48 кг.

Двутавровый профиль повышенной точности имеет высоту 300 мм, ширину 145 мм, толщину перемычки 6, 5 мм. Показатель толщины одной полки составляет 10,7 мм. При этом масса метрового двутавра повышенной прочности равна 39,17 кг.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-27
Балка 30 см применяется в строительстве мощных подъемных механизмов, опорных конструкций и в строительстве стволов шахт.

Тридцатый двутавр: таблица размеров


Двутавровый профиль № 30 используется при возведении крупных строительных объектов сложной архитектуры. Поэтому существует несколько «колонных» модификаций балки этого размера. Для возможности точного определения требуемых материалов существует удобная таблица: вес двутавра и его размерные характеристики указаны для каждого типа конкретного профиля.

Вид профиляВысота, ммТолщина стенки, ммШирина, ммТолщина полки, ммВес 1 м длины, кг
30К129892991487
30К2300103001594
30К33001530515105,8
30К43041130117105,8

Двутавр 36м: размеры и характеристики профиля


Двутавровый профиль 36М представляет собой специальную горячекатаную конструкцию для подвесных путей. Такие изделия используются для формирования опорных конструкций перекрытий или в постройках с большими пролетами.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-29
Двутавровые балки имеют ряд преимуществ, что делает их незаменимым элементом в строительстве.

В данном варианте наклон внутренней грани не превышает 12 %. Производство изделия выполняется согласно положениям госстандарта 19425-74. Параметры профиля следующие: высота – 360 мм при полной ширине 130 мм. Показатель толщины перемычки в этом профиле равен 9, 5 мм, значение толщины одной полки – 16 мм. Метровый профиль 36М весит 57, 9 кг.

Двутавр 40: размеры и особенности двутавровой балки


Данная модификация профиля представляет собой широкополочную балку с нормальной толщиной граней. Изделие используется в строительстве крупных конструкций для формирования несущих опор. Демонстрирует отличную устойчивость к высоким температурам, кислотной среде.

Размеры двутавра 40ш1 по ГОСТу 26020-83 имеют следующие показатели: высота – 388 мм, полная ширина – 300 мм. Перемычка широкопрофильной балки 40ш1 имеет толщину 9, 5 мм, значение общей толщины полки равно 14 мм. Весит стальная широкополочная балка этой модификации 96, 1 кг (из расчета на один метр изделия).

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-30
Двутавровую балку № 40 чаще всего используют при возведении зданий в сейсмически активных регионах.

Формулы для определения требуемого веса двутавра


Расчет массы двутаврового профиля следует начинать с определения веса погонного метра. Проще всего найти данную величину в справочной таблице сортамента ГОСТа, однако могут быть неточности из-за плотности металла.

Для самостоятельного расчета массы балок нужно учитывать показатели площадей полки и стенки, плотность стали. Чтобы определить расстояние между полками, следует руководствоваться формулой: L=h-2×t. Расчет площади полки происходит в соответствии с математическим выражением: SП = b×t. Для определения площади стенки используем формулу: SС = L×S. Для вычисления сечения – S = Sс + 2×Sп. Полученный показатель сечения следует умножить на среднюю плотность стали, которая равна 7850 кг/м³. Все данные предварительно следует перевести в квадратные метры. S – толщина стенки профиля, h – высота балки, b – размер полки, t обозначает среднюю толщину полки, L – длина проката.

На заметку! Чтобы упростить процесс просчета и сэкономить время, можно воспользоваться калькулятором двутавровой балки.
dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-31
Чтобы рассчитать массу двутаврового профиля, нужно сначала определить вес погонного метра.

Балка двутавровая: таблица размеров, вес и размерные характеристики профилей


Современное производство позволяет изготавливать профили различных размеров, из большого количества материалов и в разнообразной конфигурации. Есть возможность выполнения двутавровых балок по индивидуальным параметрам.



Данная статья содержит описание наиболее распространенных в строительстве двутавровых балок. Для наглядности представленной информации и возможности визуального сравнения предлагаетсятаблица размеров двутавровых балок:

Вид профиляШирина ммВысота ммТолщина полки, ммТолщина стенки, ммКол-во метров в 1 тоннеМасса 1 м длины, кг
10551007,24,5105,79,456
12641207,34,886,6211,54
14731407,54,973,0913,68
16811607,8562,9415,89
18901808,15,154,5018,35
18а1001808,35,150,2019,92
201002008,45,247,5321,04
20а1102008,65,244,0822,69
221102208,75,441,0624,04
22а1202208,95,438,8225,76
241152409,55,636,5727,34
24а1252409,85,634,0229,40
271252709,8631,7131,53
27а13527010,2629,5133,88
3013530010,26,527,4136,48
30а14530010,76,525,5339,17
3314033011,2723,6742,25
3614536012,37,520,6048,55
40155400138,317,5656,96
4516045014,2915,0466,50
5017050015,21012,7278,64
5518055016,51110,7992,66
6019019017,8129,263108,0

Таблица размеров двутавра, цена за метр погонный


Экономичность производства двутавровых профилей позволяет выпускать продукцию по доступной для потребителя цене. Высокая надежность изделий при относительно низкой стоимости формирует повышенный спрос на двутавры в широких сферах строительства.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-32
Экономичность изготовления двутавровых профилей позволяет выпускать продукцию по приемлемой цене.

Стоимость двутаврового профиля формируется из расчета цены на металл и количества расходного материала, требуемого для изготовления балки. Стоимость просчитывается за каждый метр профиля.

Приобрести двутавры сегодня несложно, гораздо труднее подобрать двутавровые профили, максимально точно отвечающие запросам возводящегося объекта. Руководствуясь данными, представленными в статье, можно сориентироваться в типе, количестве материалов и значительно сэкономить время на расчетах.

Сортамент двутавров: соответствие изделий требованиям стандартов


Сегодня большой популярностью в строительстве и других сферах промышленности пользуется двутавр, который отличается уникальной прочностью и надежностью. Изделие способно выдержать нагрузку, которая в несколько раз превышает значение, характерное для конструкций с квадратным, круглым или прямоугольным сечением. Сортамент двутавров отличается широким видовым ассортиментом, причем каждое изделие выполняется в соответствии с действующими стандартами.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-31
Двутавровая балка имеет Н-образное сечение.

Регламентируемые ГОСТом двутавры: характеристики и особенности конструкций


Что такое двутавр? Данная конструкция является металлическим профилем, имеющим Н-образную форму сечения. Типоразмеры изделия, его форму и предельно допустимые отклонения в технических параметрах строго регламентируют ГОСТ 26020-83 и ГОСТ 8239-89. В стандартах указываются разновидности двутавров и порядок их маркировки.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-33
Основным материалом производства двутавровых балок является сталь.

На фоне других видов металлопроката, например, швеллера, сортамент которого нормирует ГОСТ 8240-97, двутавр (ГОСТ 26020-83 определяет уникальную форму сечения изделия) характеризуется наибольшей степенью удельной жесткости и прочности. Напряжение равномерно распределяется по всей площади балки, что позволяет существенно сократить объем используемого материала.

Если сравнивать временное сопротивление на разрыв Н-образного профиля и цельного бруса, получается одинаковое значение, в то время как масса двутавровой балки оказывается в 10 раз ниже. Прочность смежно размещенных изделий определяется путем суммирования, а расположенных друг на друге – посредством увеличения в 4 раза.

Обратите внимание! Использование двутаврового проката позволит облегчить массу сооружения, сократив расходы на строительство.

Двутавровые конструкции широко применяются при возведении гидротехнических сооружений, перекрытий многоэтажных зданий, опорных конструкций. Это связано с устойчивостью изделий к повышенным нагрузкам и их невосприимчивостью к механическим воздействиям. Профили довольно распространены в промышленном строительстве.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-34
Двутавровая балка часто применяется в металлических каркасных конструкциях, зданиях и сооружениях промышленного и гражданского строительства.

Благодаря высокой несущей способности, которая равномерно распределяется по всему изделию, такие конструктивные элементы целесообразно использовать для пролетов длиной, превышающей 7 м. Без двутавра не обойтись при строительстве надземных переходов и мостов, что связано со способностью профилей воспринимать повышенные вертикальные нагрузки.

Варианты изготовления профилей согласно ГОСТу двутавровой балки


ГОСТы на двутавры определяют, что изделия могут быть выполнены двумя способами. Первый вариант подразумевает изготовление профилей методом прокатывания из заготовок длиной 3-12 м, которые проходят обработку при температуре 1200 °С. Данный процесс осуществляется на специальных станках. В производстве используется конструкционная сталь, которая не содержит легирующих добавок.

Данная технология способствует быстрому производству монолитной продукции. Такие элементы проявляют повышенную устойчивость к различному роду механическим воздействиям. Технология дает возможность применения строительных деталей без использования дополнительных ребер жесткости.

Уникальная форма изделия позволяет снизить массу конструкции, увеличив при этом ее несущую способность. Полки, равномерно распределяющие нагрузку, исключают вероятность перекашивания конструкции.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-36
Двутавры могут изготавливаться методом прокатывания из заготовок и посредством сварки трех основных элементов.

Н-образный профиль может также изготавливаться из трех элементов с применением сварки. Такая технология позволяет получить деталь меньшего поперечного сечения в сравнении с монолитными конструкциями.

Обратите внимание! Благодаря использованию элементов из различных марок стали можно снизить себестоимость сварного изделия.

Процесс сваривания двутавра происходит в такой последовательности:

  • выполнение на станках с ЧПУ раскроя листов из стали;
  • сварка металлических заготовок на автоматизированных установках с применением гидравлических прижимов;
  • правка конструкций на основании прописанных стандартом параметров.

Использовав метод сварной технологии, удается получить двутавровые балки, цена за 1 метр которых зависит от их геометрических параметров, разной ширины и толщины полок. Можно заказать изделие определенной длины с выполненными вырезами и отверстиями для крепежа в теле профиля.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-37
Для большей надежности Н-образной балки соединяемые элементы свариваются с двух сторон.

Если двутавровые балки производятся на современном оборудовании, изделия не уступают по своим техническим характеристикам горячекатаным аналогам. При использовании устаревшего оборудования и низкоуглеродистых марок стали строительные элементы будут характеризоваться низкими эксплуатационными показателями.

Параметры конструкции согласно сортаменту двутавровых балок


Подбирая двутавры для выполнения определенного рода задач, следует учитывать основные их параметры:

  • высоту – расстояние между полками двутавра;
  • ширину – величину промежутка от основания изделия до конца полки;
  • толщину стенок, которая рассчитывается исходя из основания изделия и определяет прочность и несущую способность конструкции;
  • среднюю толщину полки, определяемую путем вычитания из ширины полки толщины стенки, разделив результат на 4;
  • радиус внутреннего закругления, образуемого путем прилегания полок, который берет на себя наибольшую нагрузку, определяющую заряд жесткости и прочности изделия.
Обратите внимание! Полка не должна примыкать к стене под прямым углом. Радиус, образовавшийся в месте соединения, способствует увеличению прочности изделия.
dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-38
Назначение балки зависит от разных параметров, таких как высота, ширина, толщина стенок и полки, радиус внутреннего закругления.

Для обозначения двутавров в конструкторской документации используется надпись, составленная определенным образом. Буква указывает на тип изделия, которое может быть нормальным, колонным или широкополочным. Буква «Д» обозначает дополнительную серию профилей с заданными параметрами, регламентированными стандартом.

Числовое значение перед буквой соответствует высоте двутавра в сантиметрах. Цифра после буквы определяет модификацию элемента. Чем больше указанное число, тем толще и тяжелее изделие. Далее указывается номер стандарта, по которому изготавливается двутавр. В конце прописывается материал изготовления конструкции. Например, балка 35Ш1 представляет собой широкополочный двутавр высотой 350 мм.

Сортамент двутавров: номенклатура материалов изготовления и форма сечения


Действующий стандарт определяет несколько разновидностей двутавров, имеющих различные размерные характеристики, вес и форму сечения, что определяется номенклатурой материалов.

Н-образный металлопрокат характеризуется различной формой сечения. У стального горячекатаного двутавра, регламентированного ГОСТом 8239-89, полки со стенкой образуют угол в 8-12°. Изделие применяется в качестве опорной кран-балки для тельферных линий. Нормальный двутавр (по ГОСТу 26020-83), обозначающийся в конструкторской документации буквой «Б», выполнен с параллельными гранями полок. Это упрощает процесс производства, снижая одновременно сопротивляемость деформации профилем.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-39
Нормальная Н-образная балка по ГОСТу 26020-83 обозначается буквой «Б».

Широкополочный двутавр (ГОСТ 26020-83 обозначает изделие маркировкой «Ш») имеет увеличенную в 1,5 раза ширину полок в сравнении с вышеизложенными типами металлопроката. Это положительно сказывается на жесткости, прочности и долговечности конструкции. Благодаря этому она способна выдержать нагрузку на 40% больше, чем нормальная балка.

Двутавры колонные по ГОСТу 26020-83 обозначаются буквой «К». Изделия имеют максимальную ширину полок с увеличенной толщиной, что позволяет получить высокопрочное изделие. Двутавр применяется при возведении особо ответственных конструкций.

Для создания лестниц, перекрытий, опор, ферм, мостов и различных гидросооружений используется регламентируемый ГОСТом 26020-83 двутавр нормальный. Широкополочные балки находят свое употребление в несущих конструкциях перекрытий и лестничных пролетах. В промышленном строительстве преимущественно применяются колонные конструкции.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-40
Для лестниц применяется двутавр нормальный, который регламентируется ГОСТом 26020-83.

В соответствии с ГОСТом 8239-89 и ГОСТом 26020-83 сортамент двутавров содержит следующую номенклатуру материалов, которые используются для изготовления двутавровых балок:

  • углеродистая сталь обыкновенного качества, регламентируемая ГОСТом 380-2005, может быть спокойной, кипящей и полустойкой, характеризуется оптимальным соотношением прочностных, технических характеристик и цены;
  • строительная сталь, в соответствии с ГОСТом 27772-88, отличается повышенными требованиями относительно содержания в сырье вредных примесей;
  • алюминиевый сплав (по ГОСТу 4784-97) используется для создания облегченных профильных изделий, для которых характерны высокие эстетические и коррозионные свойства;
  • высокопрочная сталь для мостостроения, отвечающая требованиям ГОСТа 4784-97, применяется при возведении особо ответственных конструкций и обладает повышенным сопротивлением к влиянию циклических нагрузок.

Требования ГОСТа 26020-83: сортамент стальных горячекатаных двутавров


Настоящий стандарт определяет стальные горячекатаные Н-образные профили, имеющие параллельные грани. Строго регламентируются данным ГОСТом размеры двутавровой балки. Высота полок изделия находится в пределах 100-1000 мм, а ширина составляет 55-400 мм.

В отличие от габаритов швеллера, изготовленного по ГОСТу 8240-97, сортамент двутавра характеризуется широким диапазоном значений толщины, что находится в промежутке 100-600 мм. Такие двутавры могут быть нормальными – обозначаются маркировкой «Б», широкополочными – «Ш», колонными – «К» и дополнительными – «Д».

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-42
Стальной горячекатаный двутавр выдерживает большие нагрузки, и поэтому применяется при строительстве многоэтажных зданий.

Сортамент широкополочных двутавров определяет профили высотой 193-718 мм, которые могут применяться без дополнительного закрепления. Такие изделия используются в качестве основы для укладки железобетонных плит или стального листа.

Данный тип элементов способен выдерживать значительные нагрузки, поэтому его часто употребляют при возведении многоэтажных зданий. Из широкополочных двутавровых балок 50Ш1 выполняют тавровые профили для решетчатых конструкций.

Обратите внимание! Благодаря увеличенной ширине полок двутавровые балки широкополочного типа обладают максимальной жесткостью, что позволяет использовать их в качестве самостоятельных опорных элементов.

Балки выпускаются следующей длины: мерной, немерной, мерной с отрезком, кратной мерной, кратной мерной с отрезком от 6 до 24 м. Данная величина определяется как максимальное значение длины условного вырезанного профиля с перпендикулярными продольной оси торцами.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-44
Широкополочные двутавровые балки применяются как самостоятельные опорные элементы.

Отрезком являются профили параметром не меньше 3 м для изделий с линейной плотностью до 20 кг/м и не менее 4 м – с плотностью выше 20 кг/м. Стандартом допускается производство двутавров, имеющих ограниченную длину, которая находится в пределах немерной, что наиболее характерно для балок 30Ш1.

Требования ГОСТа 8239-89: сортамент стального горячекатаного двутавра


Сортамент стальных горячекатаных двутавровых балок с уклоном внутренних граней полок на 6 -12° регламентирует ГОСТ 8239-89. Двутавр может быть изготовлен повышенной и обычной точности методом горячего проката, причем способ производства определяется на основании сферы использования изделия. Данный тип профиля характеризуется наименьшей стоимостью и подходит для машиностроения и возведения конструктивных элементов здания.

По ГОСТу 8239-89 двутавровые балки могут иметь высоту от 100 до 600 мм. Значение длины профилей находится в пределах 4-12 м. Самые длинные изделия являются менее надежными.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-45
Использование стального горячекатаного двутавра позволяет избежать при эксплуатации зданий сдвигов, усадки и образования трещин.

Конструкции характеризуются высокой прочностью, надежностью, повышенной стойкостью к механическим нагрузкам и длительным периодом эксплуатации без нарушения геометрических характеристик изделия. Все основные параметры профиля: высота, ширина полки, толщина полки и стенок, момент сопротивления, момент инерции двутавра, радиус инерции – представлены в сортаменте изделия.

На заметку! Двутавровая балка может быть изготовлена по индивидуальным размерам, что скажется на стоимости изделия.

В зависимости от положения граней двутавр может быть наклонным с маркировкой «У» или параллельным («П»). Такие конструкции широко используются при возведении объектов жилого и промышленного назначений, павильонов, мостов, хранилищ и колонн. Двутавровые балки с уклоном 10% предназначаются для монтажа подвесных путей. Конструкции с уклоном граней в 12% находят свое применение в армировании и укреплении шахтных стволов.

Расчет двутавровой балки для определения несущей способности изделия


Для минимизации расходов, облегчения конструкции, снижения трудовых и материальных затрат без нанесения ущерба прочности сооружения выполняется расчет двутаврового изделия. Исходными данными для выбора профиля изделия являются, согласно несущей способности, длина пролета, расчетная и нормальная нагрузка, количество двутавров и расчетное сопротивление.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-47
Двутавр рассчитывают для того, чтобы выбрать его из сортамента, когда проектируется строительство.

Длина пролета определяется как расстояние между внутренними гранями коротких стен. Нормативная нагрузка берется из таблицы сортамента изделия, расчетная вычисляется путем умножения данного значения на шаг балки. Расчетное сопротивление, которое зависит от марки стали, принимается равным 210 МПа.

Нагрузка на двутавровую балку определяется следующим образом:

  • суммируется общая нагрузка на перекрытие с учетом веса профиля, который рассчитывается на 1 погонный метр изделия;
  • полученное значение умножается на коэффициент надежности и упругости стали;
  • определяется величина момента сопротивления на основании таблицы расчетных значений ГОСТа;
  • по моменту сопротивления подбирается номер профиля из таблицы сортамента двутавра.

Отечественные производители двутавровых балок: цены на изделия


Сегодня на строительном рынке представлено несколько известных брендовых компаний, которые специализируются на производстве металлических конструкций. Цена металлических двутавровых балок зависит от технических параметров изделия, его габаритов и политики компании.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-50
Стоимость двутавровой балки зависит от ее размера и устанавливается за один погонный метр.

Основным производителем двутавровых балок в России является Нижнетагильский Металлургический комбинат, который выпускает высококачественную сертифицированную продукцию, полностью соответствующую действующим стандартам.

В каталогах завода-изготовителя представлены все типы двутавров с параллельными гранями полок и изделия с уклоном внутренних граней. Наибольшей популярностью в строительной сфере пользуется балка 40Ш1, купить которую можно по цене 55 тыс. руб. за тонну.

Западно-Сибирский металлургический комбинат предлагает двутавры с параллельными гранями полок в соответствии с ГОСТом 26020-83. Продукция характеризуется оптимальным соотношением цены и качества. Купить балку 40Б1 можно всего за 30 тыс. руб. за тонну.

Универсальным поставщиком металлопроката является компания «Ариэль Металл». В каталогах производителя можно увидеть широкий ассортимент изделий из стали 09Г2С, 35ГС и 17Г1С, а также алюминиевые двутавры. ГОСТ 13621-90 регламентирует балки из алюминия разного номинала. Средняя стоимость тонны изделия находится в пределах 50 тыс. руб.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-51
Основными поставщиками Н-образных балок в РФ являются компания «Ариэль Металл», Нижнетагильский и Западно-Сибирский металлургический комбинаты.

Характеристика двутавровых балок: особенности деревянных изделий


Новинкой на строительном рынке является деревянная двутавровая балка, которая может использоваться для обустройства каркаса сооружения, монтажа межэтажных перекрытий, устройства стропильной системы, реконструкции мансард и балконов.

Двутавр состоит из двух строганых брусьев хвойных пород и плиты ОСБ, расположенной между ними. Такая конструкция способна выдержать большую изгибающую нагрузку без деформации изделия и без использования усиливающих вспомогательных конструкций.

Балка не рассыхается со временем, не подвергается коррозии и деформационным изменениям в результате воздействия внешних факторов. Для продления срока эксплуатации изделие не нуждается в специальных пропитках и покраске. Деревянный двутавр характеризуется износоустойчивостью, прочностью и высокой нагрузочной способностью.

На заметку! Использование деревянных двутавров при укладке пола позволяет не выполнять его стяжку.
dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-52
Деревянная двутавровая балка характеризуется способностью выдерживать большую нагрузку, несложным процессом монтажа, экономической целесообразностью и низким уровнем теплопроводности.

Изделие отличается ровной и гладкой поверхностью, что делает материал идеальным вариантом для монтажа пола и потолка. Укладка конструкций осуществляется без привлечения специальной техники с минимальными трудозатратами и экономией материалов.

Деревянные двутавровые балки: цена на новинку строительного рынка


Двутавровые деревянные балки для перекрытий, стропильных систем и каркасов зданий делятся на следующие серии:

  • БДК – клееная балка;
  • БДКУ – усиленная клееная;
  • БДКШ – широкая клееная;
  • СДКУ – усиленная стеновая;
  • СДКШ – широкая стеновая.

БДК балка состоит из конструктивных элементов, склеенных между собой с помощью синтетических смол под высоким давлением. Используется изделие в коротких пролетах. Цена двутавровой балки за метр погонный изделия составляет 300 руб. при высоте элемента 241 мм. Клееная усиленная балка имеет увеличенную ширину полки, равную 64 мм, достаточную для крепления гвоздей. Может использоваться на длинных пролетах. Цена изделия составляет 320 руб./пог. м.

Клееная широкая балка характеризуется шириной полки 89 мм. Такие изделия применяются для конструкций, которые испытывают крайне высокую нагрузку. Купить погонный метр балки можно за 400 руб.

dvutavr-foto-video-sortament-razmery-tehnicheskie-harakteristiki-profilej-53
Благодаря относительно небольшой высоте сечения двутавровых балок перекрытия древесина расходуется более экономно.

Стеновая усиленная конструкция, средняя цена которой составляет 300 руб., применяется для создания основы каркасного здания. Широкая стеновая балка употребляется для монтажа стеновых панелей. Стоимость погонного метра балки составляет 390 руб.

Если возле маркировки стоит буква «Л», это указывает на то, что изделие выполнено из высокопрочного бруса, придающего двутавру повышенную прочность. Стандартное значение длины изделия – 6 м. Высота может быть равной 457 мм, 406 мм, 356 мм, 302 мм, 241 мм.

Обладая универсальными параметрами, двутавры нашли широкое применение в различных сферах строительства. Чтобы получить максимальный срок эксплуатации сооружения, следует правильно определить нагрузку, относительно которой подбирается тип Н-образного профиля согласно сортаменту изделия.

Видео: как сварить двутавр в стык правильно

Как сварить двутавр в стык правильно ? [PVS]
Деревянное перекрытие. Двутавровые балки из дерева в каркаснике. Обзор. Все по уму

Нашли ошибку? Выделите и нажмите Ctrl + Enter

Оцените статью
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(3 голоса, в среднем: 5 из 5)

Об авторе

agronom administrator

Спасибо!

Теперь редакторы в курсе.

hozsektorХозяйственный сектор
© 2019 Материалы на сайте размещены в соответствии с Пользовательским соглашением
